Osciloscopio multímetro BSIDE O7

Características destacadas de BSIDE O7

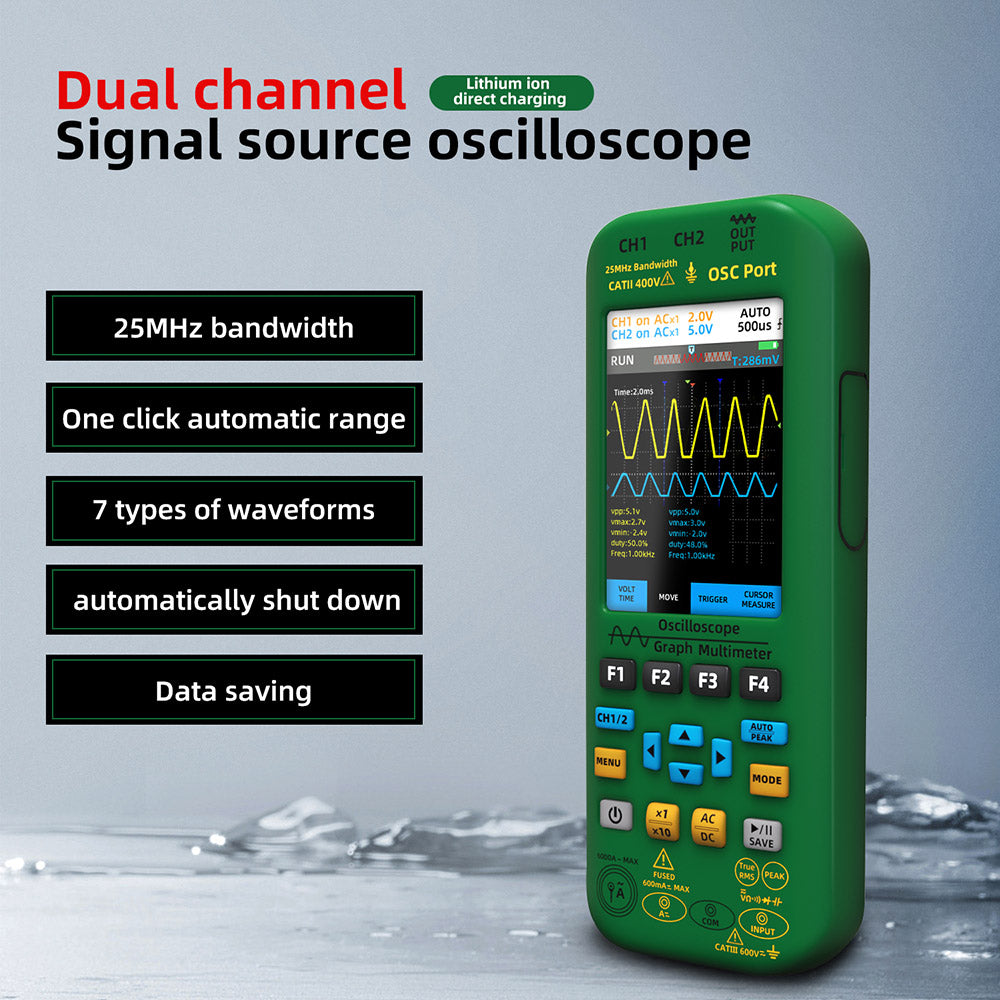

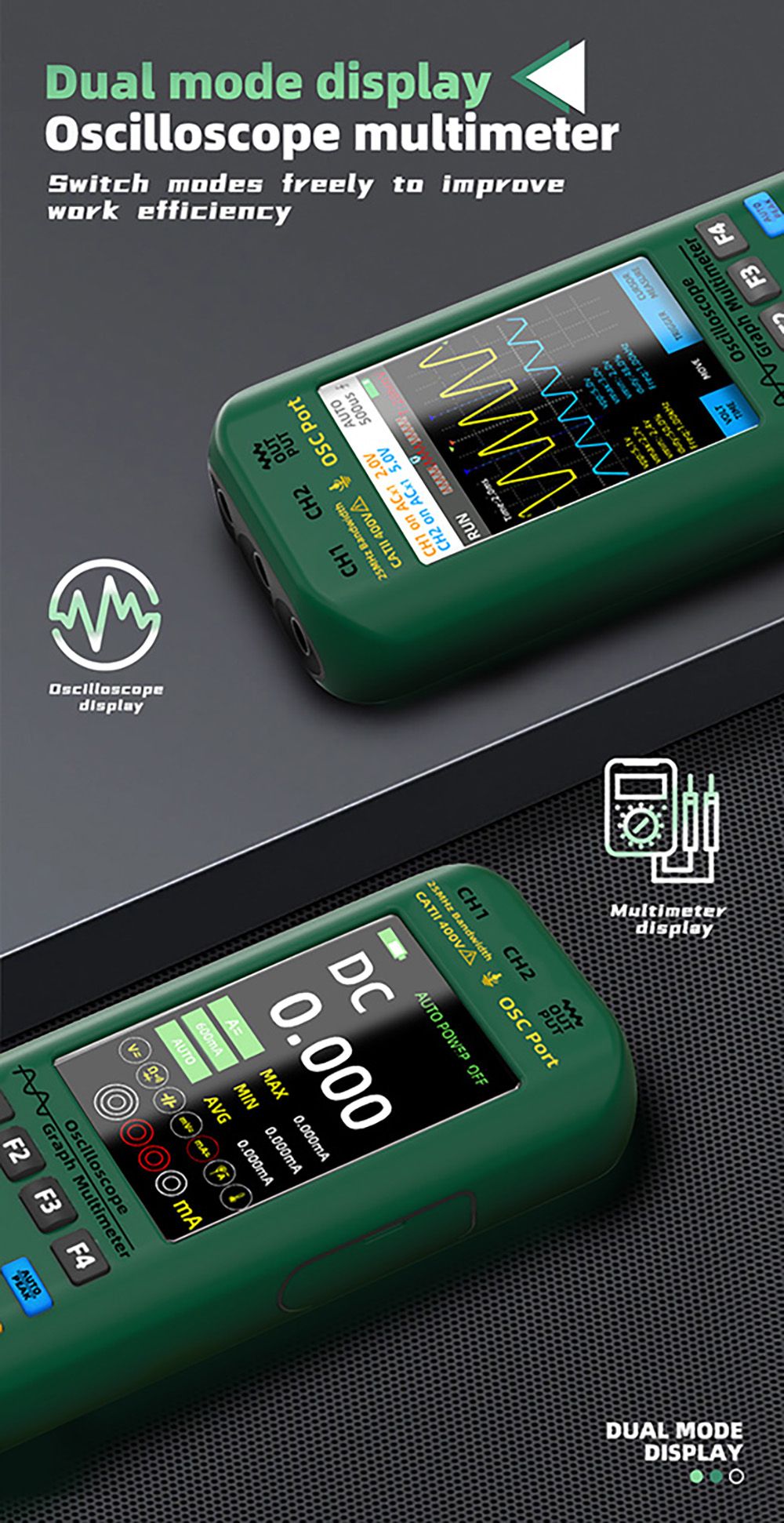

Diseño 3 en 1 y medición integral.

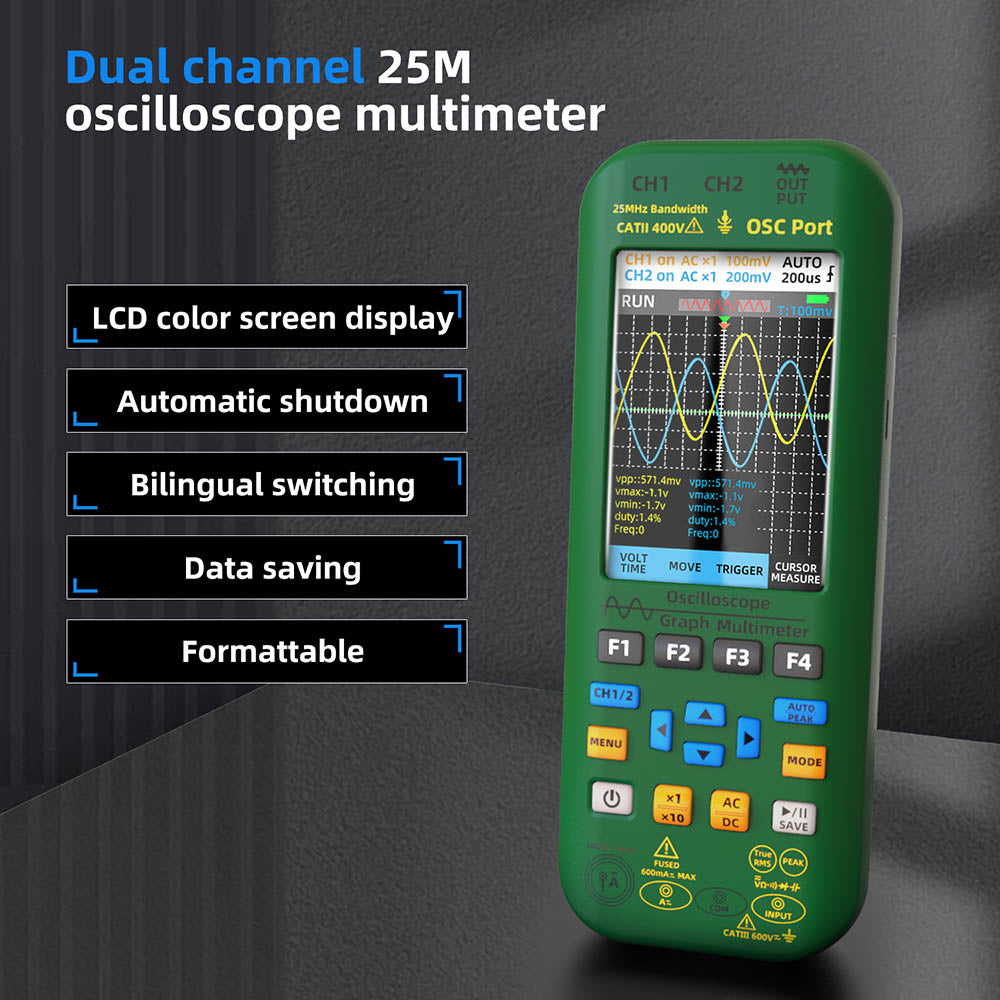

Integra las funciones de osciloscopio de 25 MHz de ancho de banda, multímetro de 6000 cuentas y generador de señales de doble canal en una sola unidad. Cuenta con una pantalla TFT IPS de 3,98 pulgadas, lo que permite una detección y un análisis multifacéticos y precisos de señales electrónicas. Este diseño versátil satisface tanto los requisitos de las pruebas profesionales como las diversas necesidades de la experimentación didáctica.

Función de osciloscopio

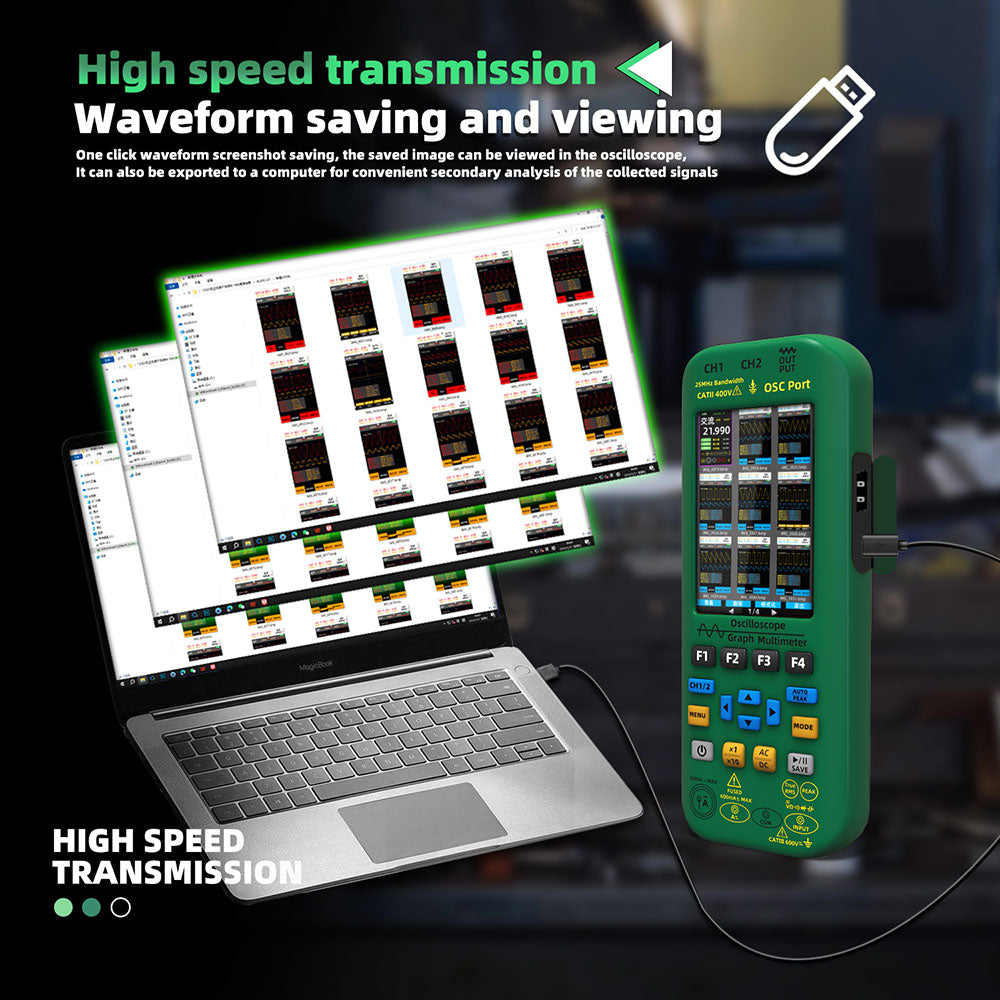

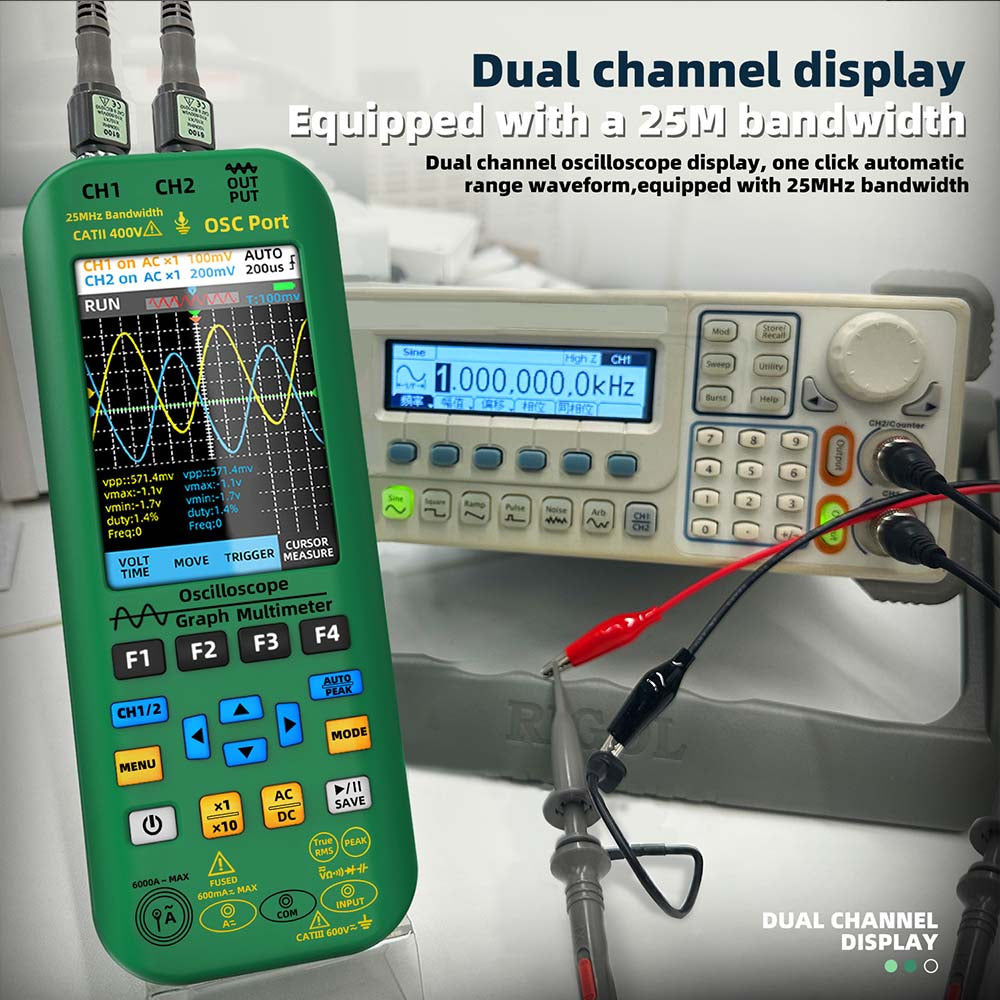

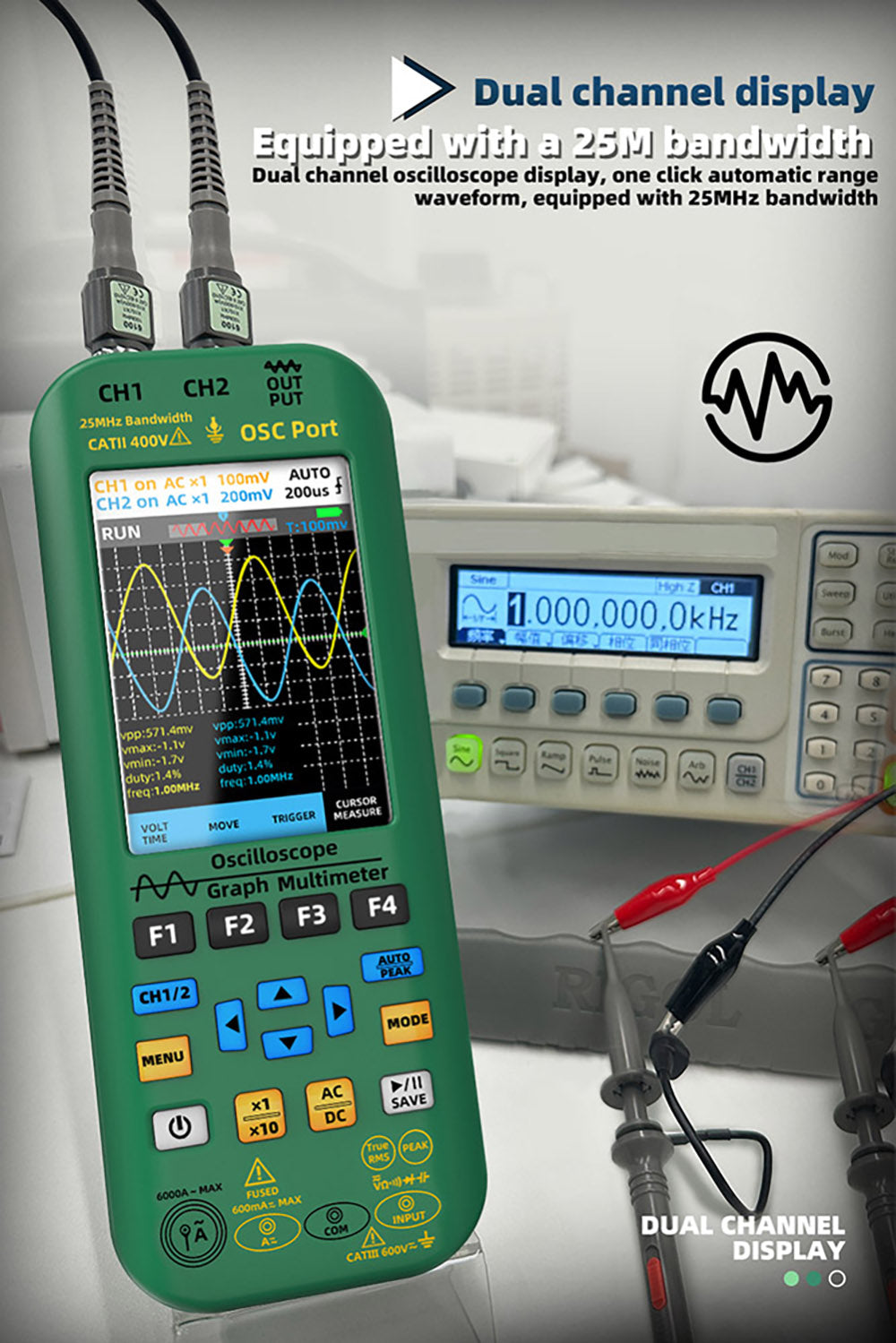

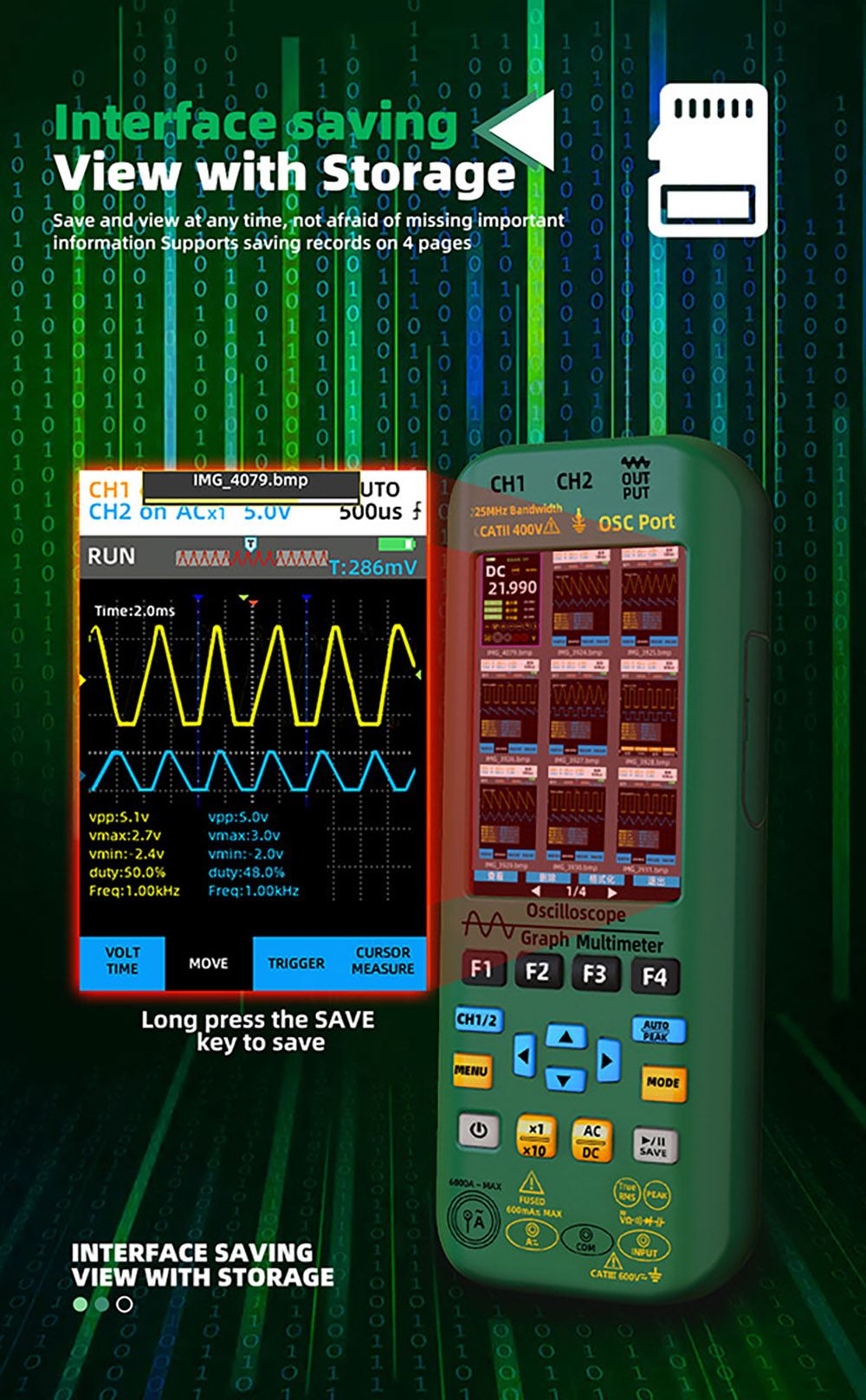

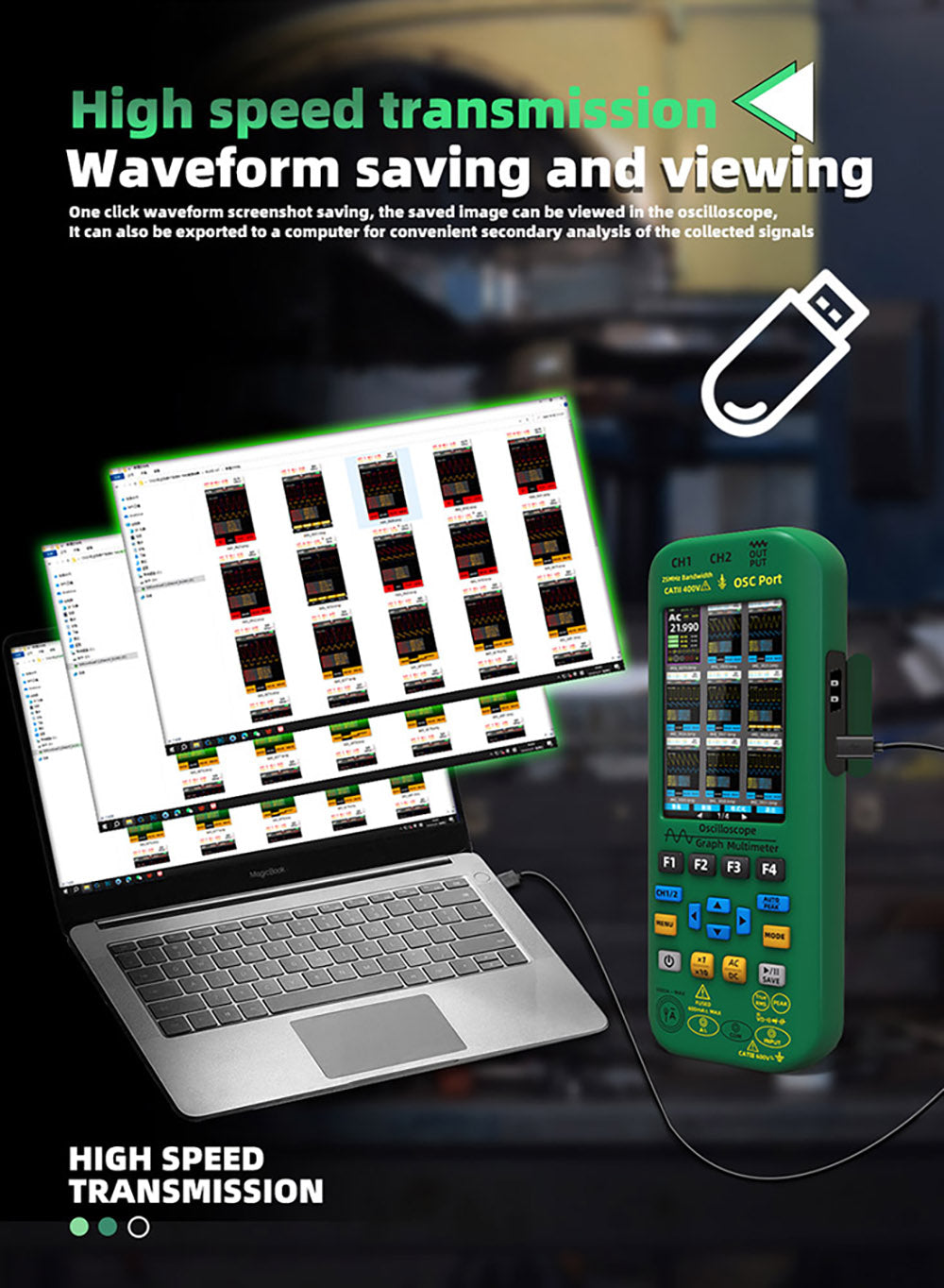

Con un ancho de banda de 25 MHz, una frecuencia de muestreo de 208 MSa/s y tres modos de activación de forma de onda (automático, normal, único) para una detección de señal más precisa. El osciloscopio reconocerá automáticamente el tipo de forma de onda y ajustará el modo de control para mostrar con precisión la forma de onda de la señal de entrada. Admite la configuración manual del voltaje de la forma de onda predicha, la base de tiempo, la posición del cursor, el disparador, el modo de acoplamiento, la atenuación de la sonda, la duración y otros parámetros. Admite la medición del cursor, la configuración del idioma, el apagado automático, la restauración de la configuración de fábrica, la calibración de la línea de base, etc. Fácil de gestionar la captura de imágenes del osciloscopio, que se puede conectar a los ordenadores mediante un cable USB para un análisis secundario, lo que hace que el trabajo profesional sea más cómodo. Admite guardar/ver/eliminar imágenes para garantizar una gestión de datos profesional y cómoda y ayudar en el procesamiento de señales y la resolución de problemas.

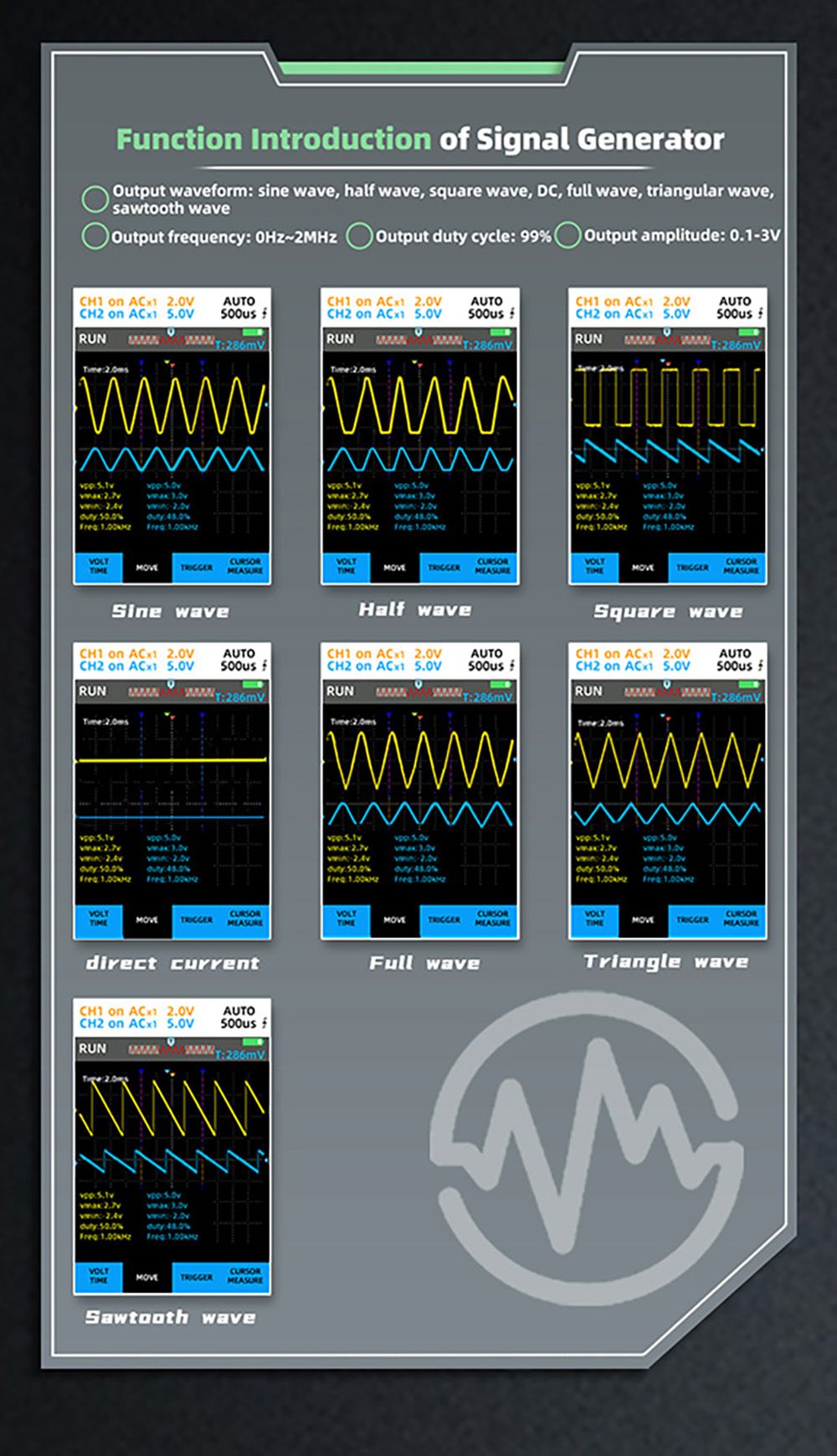

Función de fuente de señal

Medición arbitraria de la forma de onda de señales como onda sinusoidal, onda cuadrada, onda positiva, señal de pulso, señal sinusoidal, onda de diente de sierra, onda arbitraria, ruido, corriente continua, etc. Esto ofrece gran flexibilidad y practicidad para emular diversos entornos de señal, evaluar las respuestas del sistema y mejorar las demostraciones didácticas.

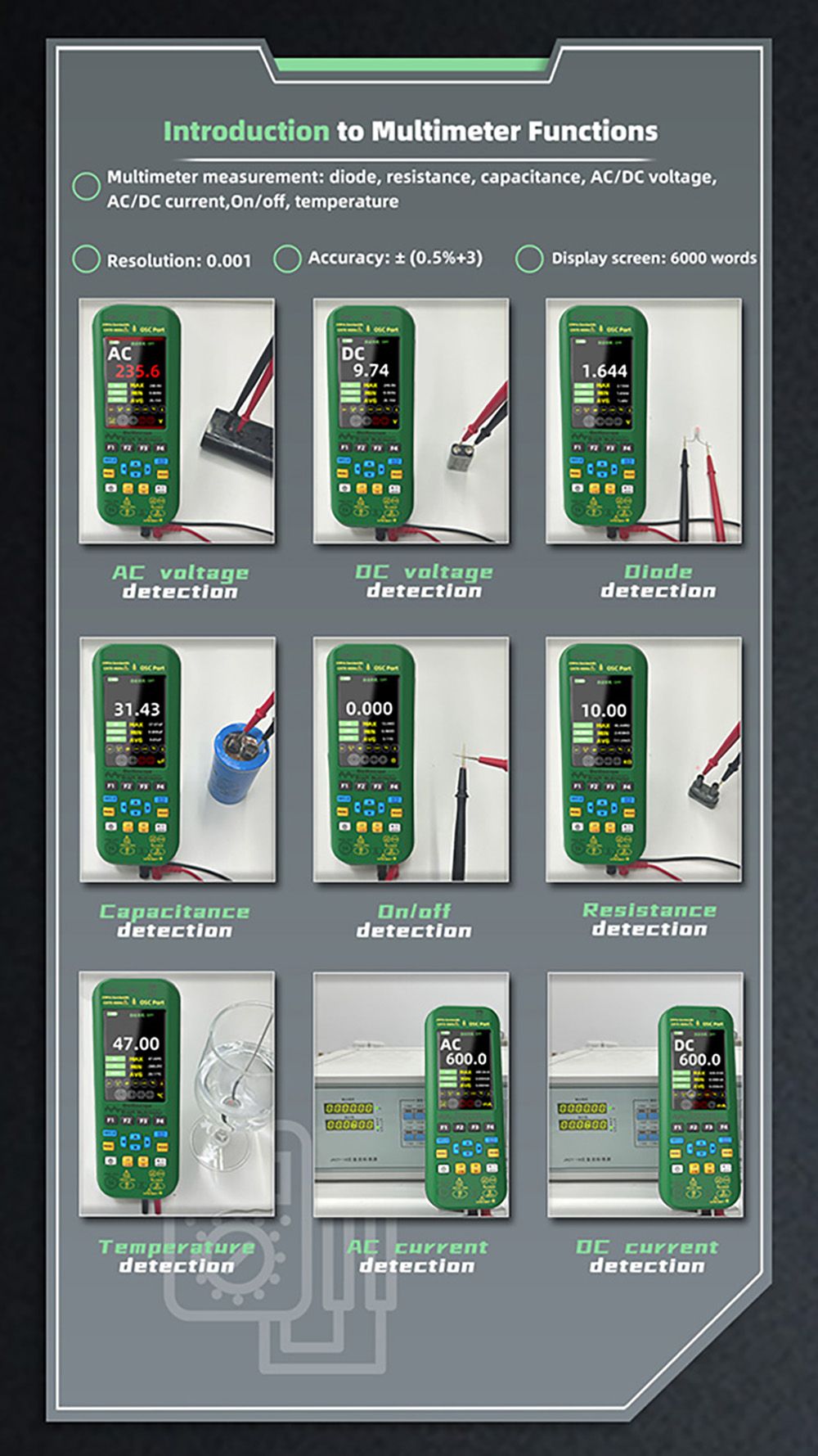

Funciones del multímetro

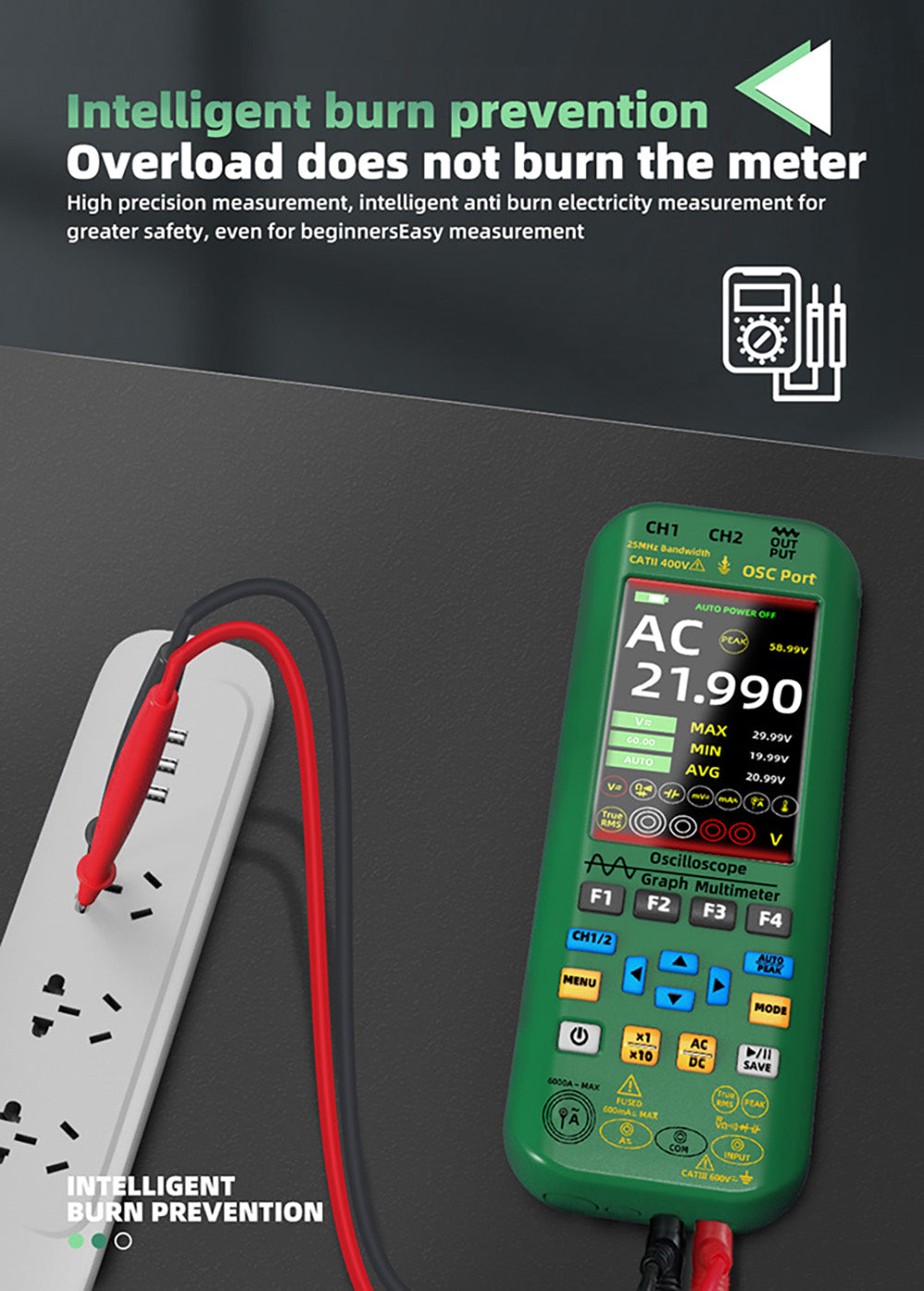

Admite mediciones de voltaje CC, voltaje CA, corriente, resistencia, capacitancia, temperatura, diodo, continuidad y encendido/apagado. Con funciones de alerta de voltaje y zumbador de encendido/apagado, es una herramienta útil para la revisión electrónica, la depuración de mantenimiento y la investigación docente.

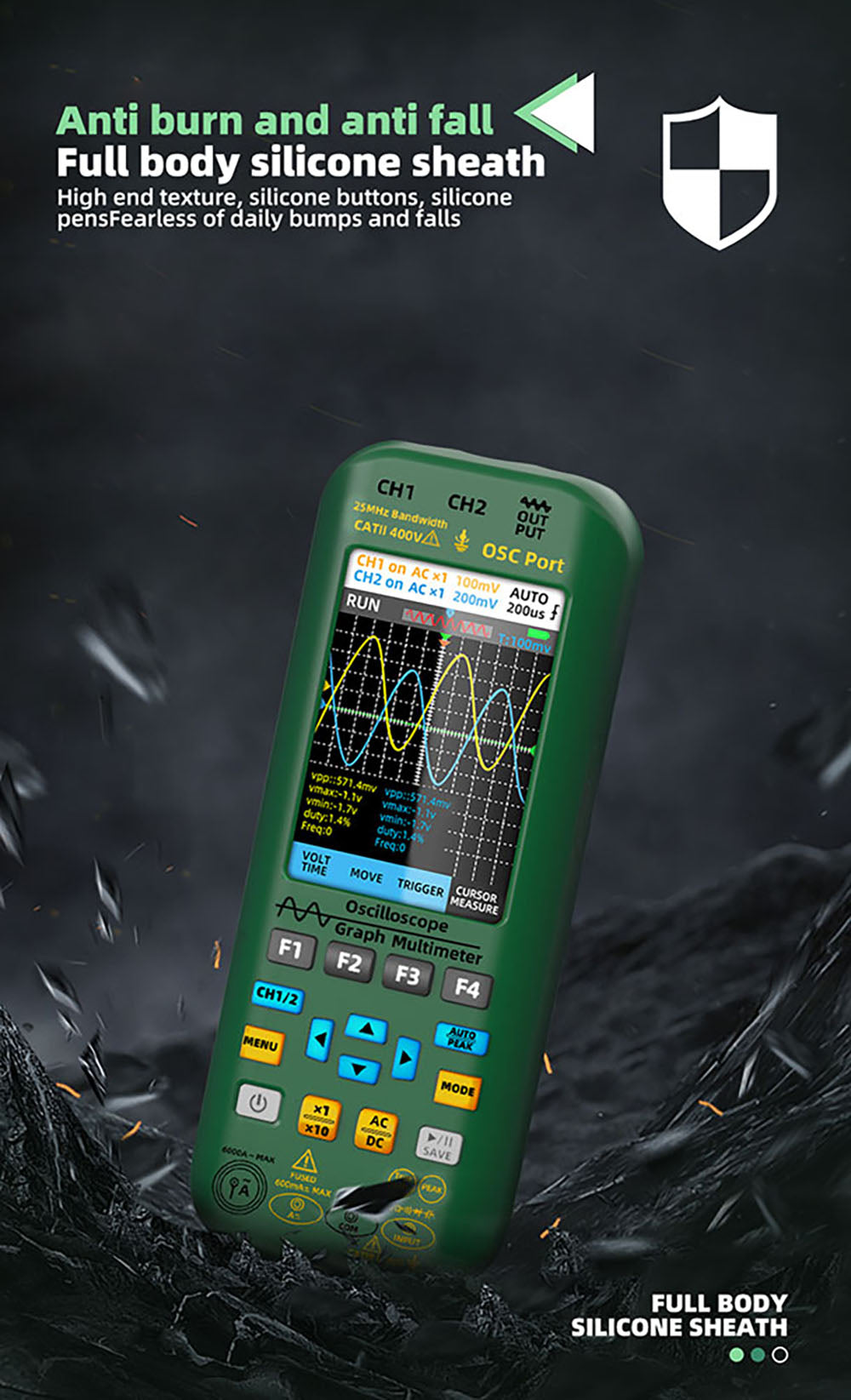

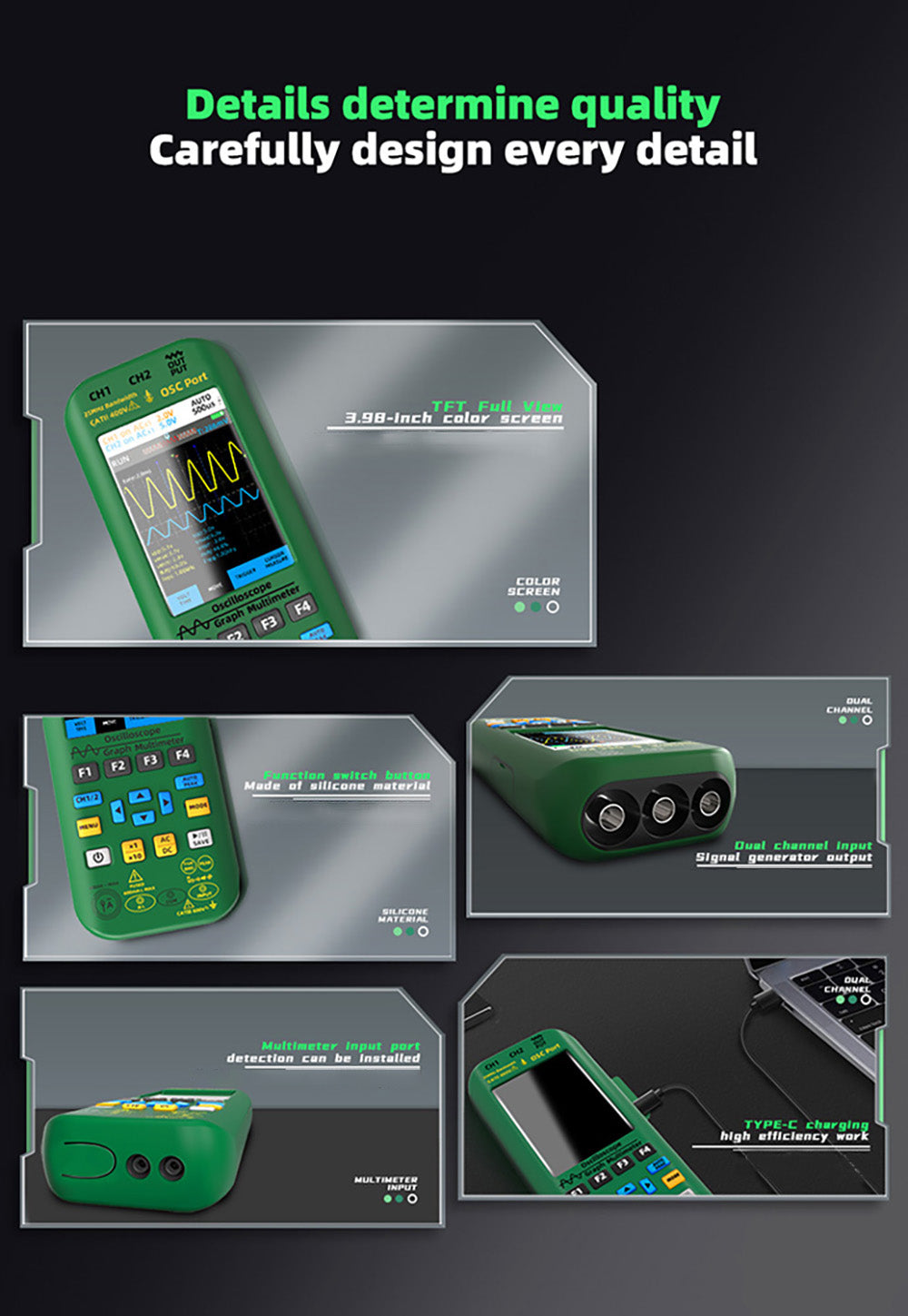

Material de primera calidad y pantalla digital.

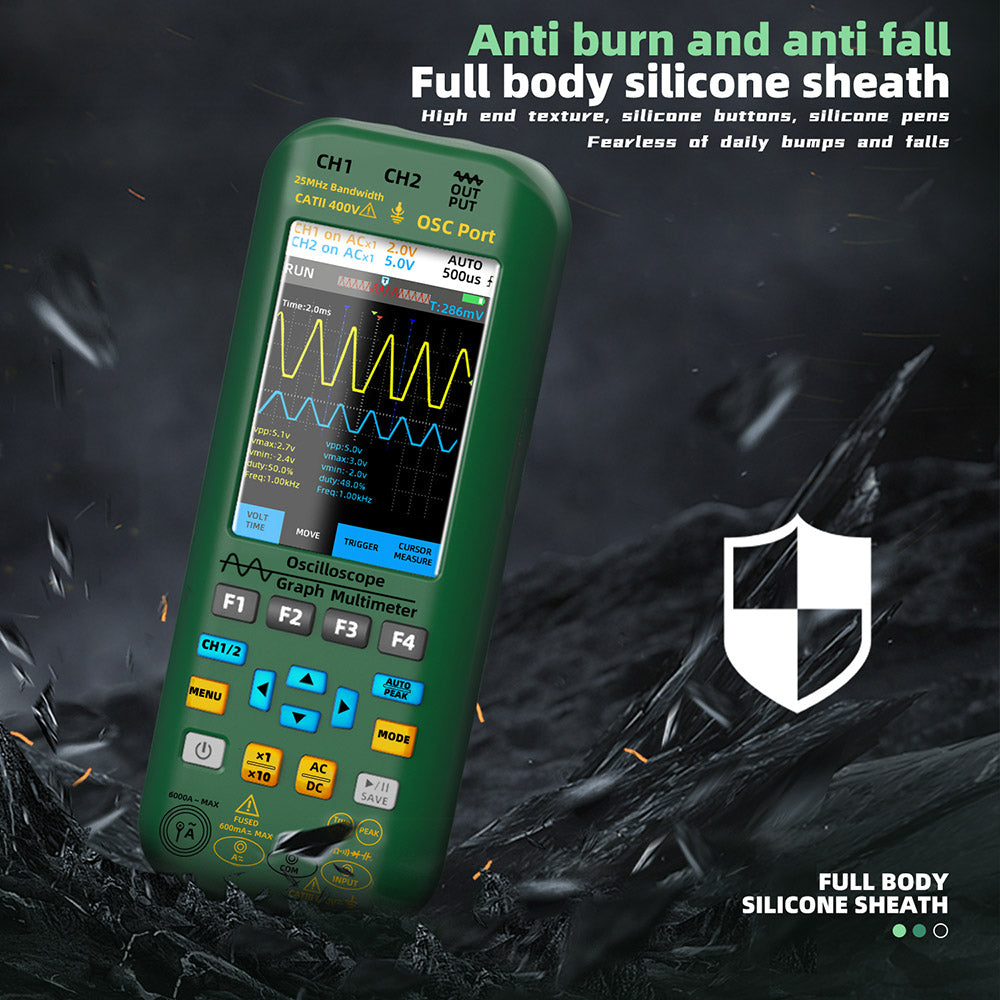

El diseño compacto, ligero y portátil de la carcasa facilita su transporte. El revestimiento protector de silicona es resistente al deslizamiento, las caídas y los impactos, y ofrece una sensación cómoda al tacto. Los cambios en los diversos parámetros de medición se capturan y se muestran en tiempo real en la pantalla TFT IPS de 3,98 pulgadas con una resolución de 480*320, formando un gráfico de tendencias de datos claro y conciso, lo que hace que el análisis de datos sea más intuitivo y preciso.

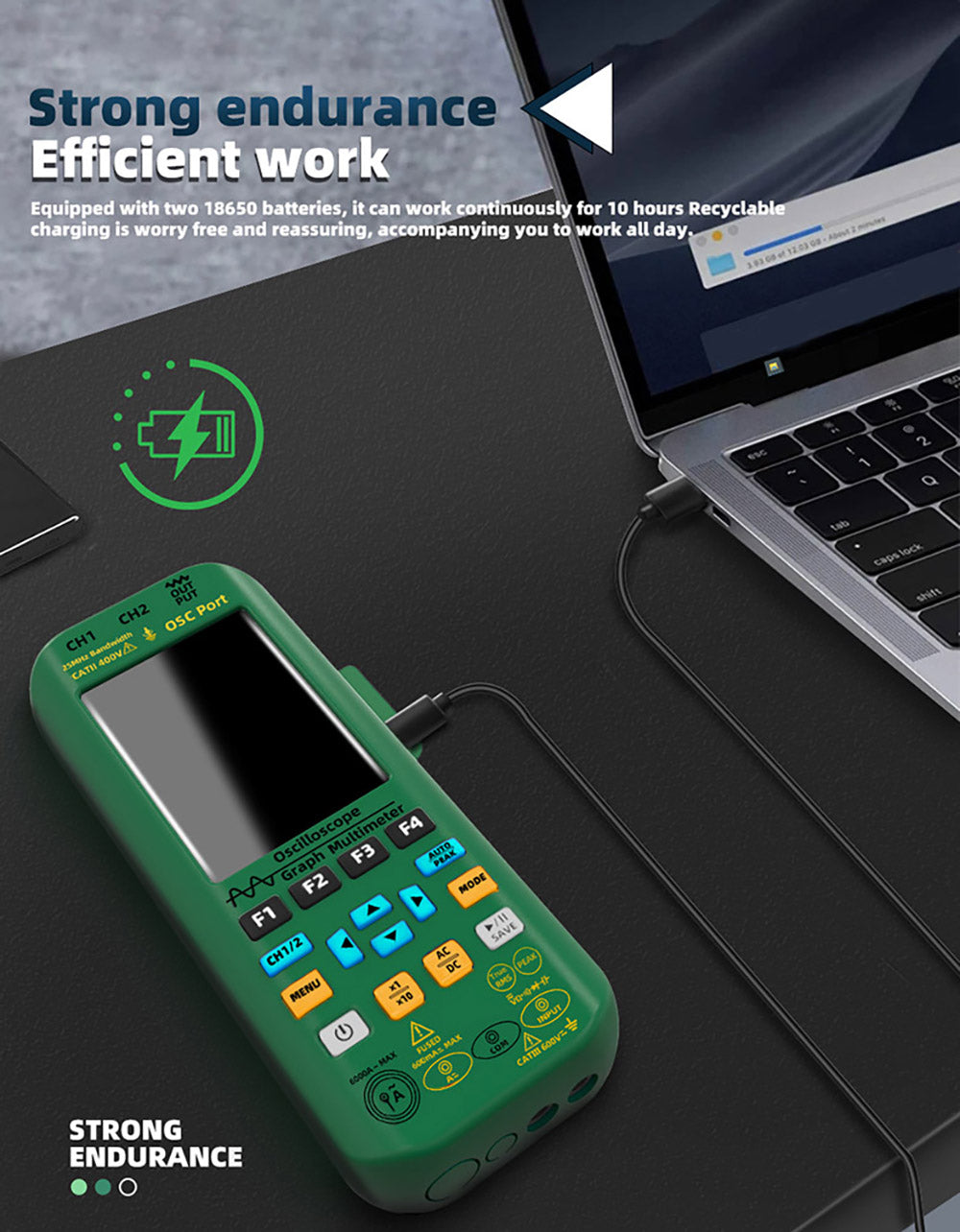

Batería Recargable y Amplias Aplicaciones

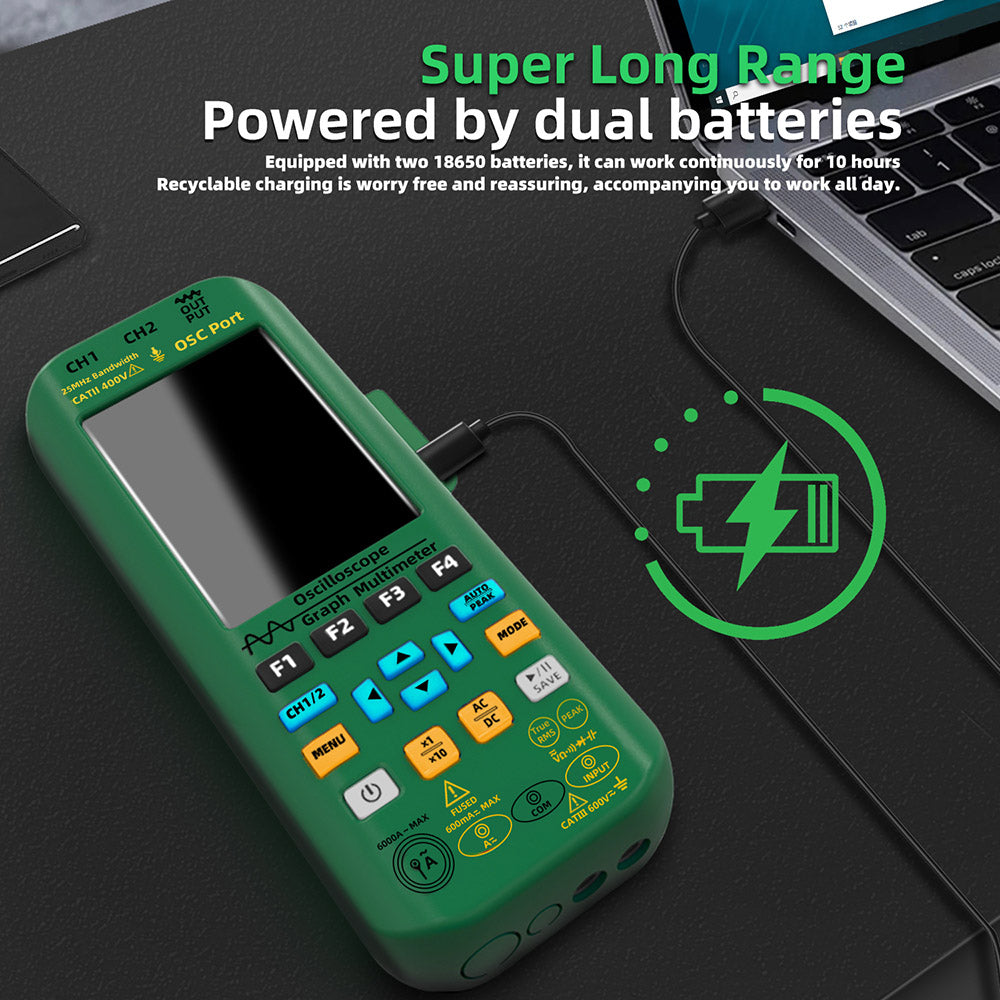

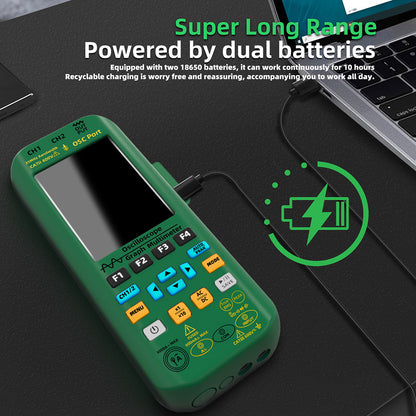

La batería de litio de alta capacidad incorporada de 2 piezas proporciona un soporte de energía duradero. Ya sea para investigación de laboratorio, demostraciones de enseñanza o mantenimiento de bricolaje, es una herramienta de medición electrónica práctica para su uso. Adecuado para probar y depurar circuitos electrónicos, solucionar problemas y reparar electrónica, comunicaciones, computadoras, etc.

General
Brand	BSIDE
Type	Oscilloscope Multimeter
Model	O7
Color	Green
Specification
Basic Parameter
Battery: 2 x built-in 6000mAh battery (included)
Screen size & resolution: 3.98 Inch (480x272 pixels) IPS display
True RMS measurement: 6000 count
Data hold: Yes
Screen backlight: Yes
Low battery reminder: Yes
Automatic shutdown: Yes
Working environment: 0-40°C, ＜75%RH
Storage environment: -20°C to 60°C, ＜80%RH
Multimeter
DC voltage: 6.000V/60.00V/600.0V/1000V, ±(0.8%+3); 60.00mV/600.0mV, ±(1.0%+5)

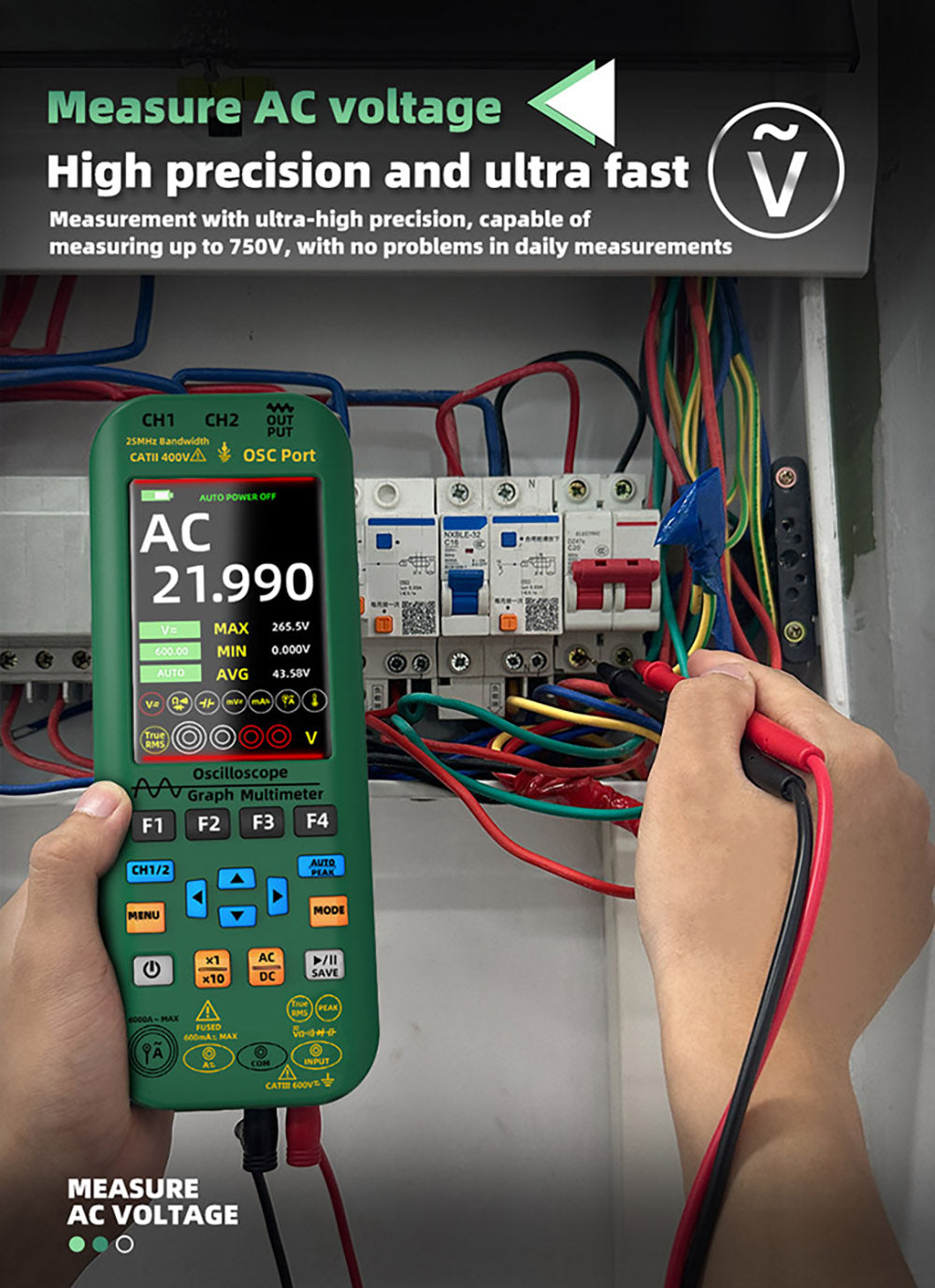

AC voltage: 6.000V/60.00V, ±(1.0%+3); 600.0V/750V, ±(1.2%+5); 60.00mV, ±(1.2%+5); 600.0mV, ±(1.0%+3)
AC voltage frequency response: 40Hz-1kHz
DC current: 60.00mA/600.0mA, ±(1.0%+3)
AC current: 60.00mA/600.0mA, ±(1.2%+5)
Flexible current clamp/AC Current(A): 600.0A/6000A, ±(1.0%+5)
Resistance: 600.0Ω, ±(1.2%+5); 6.000KΩ/60.00KΩ/600.0KΩ, ±(1.0%+3); 6.000MΩ/60.00MΩ, ±(1.5%+5)
Capacitance: 999.9n, ±(5.0%+20); 9.999uF/999.9uF, ±(4.5%+5); 99.99mF, ±(5.0%+10)
Temperature: (-20-1000°C)/(-4-1832℉), ±(2.5%+5)
Diode: Yes
Connectivity: Yes
Signal Generator
Channel: Single channel
Frequency: 0-2MHz
Channel: 1
Amplitude: 0.1V-3.0V
Squarewave duty cycle: 1-99%
Signal type: sinewave, squarewave, sawtooth wave, halfwave, full-wave, direct current signals, direct current
Oscilloscope

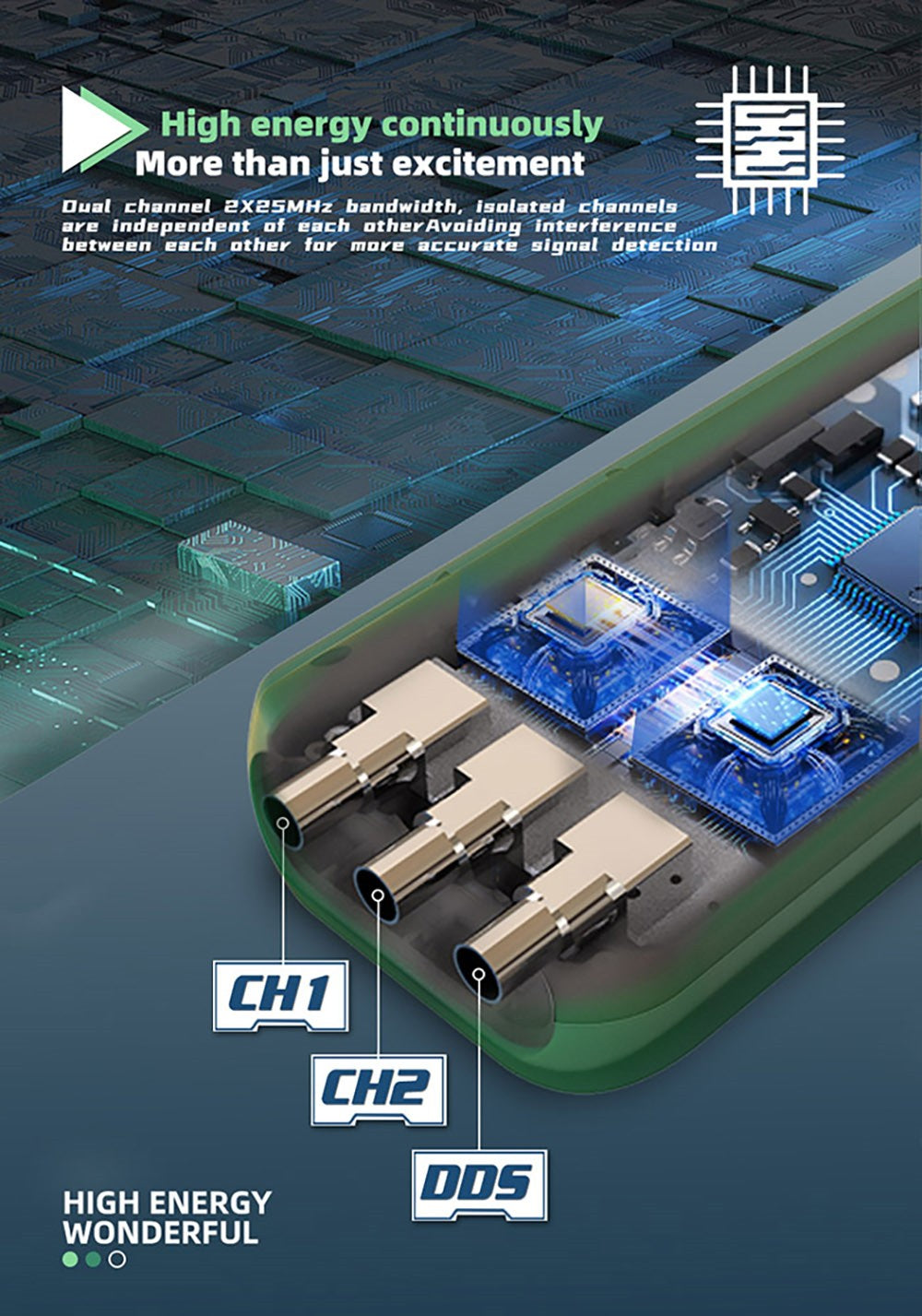

Channel: Dual channel
Analogue bandwidth: 25MHz
Real-time sample rate: 208MSa/s
Input coupling: Direct Current/Alternating Current
Storage depth: max 64kByte
Input impedance: 1MΩ, @16pf
Probe attenuation: 1x/10x
Maximum input voltage: X1 <150V, X10 <300V
Sampling rate ranges: 1.5Sa/s-208MSa/s
Waveform interpolation: (sinx)x
Sweeprange: 100ns/div-20s/div
Displacement ranges: 4 frames (positive and negative)
Analogue bandwidth: 25MHZ
Low frequency response: ＞ 10HZ
Rise time: ＜10ns
Direct current gain accuracy: ±3%
Automatic measurement: period, frequency, peak to peak, maximum value, minimum value, duty cycle, root mean square
Trigger mode: automatic/normal/single
Trigger edges: rising/falling edges
Signal generator output: squarewave, sawtooth wave, halfwave, full-wave
Afterglow time: Min, 500ms, 1s,10s, Unlimited
Weight & Size
Product Weight	384g
Package Weight	999g
Product Size(L x W x H)	21.66x8.45x3.6cm
Package Size(L x W x H)	24x12.8x7.3cm

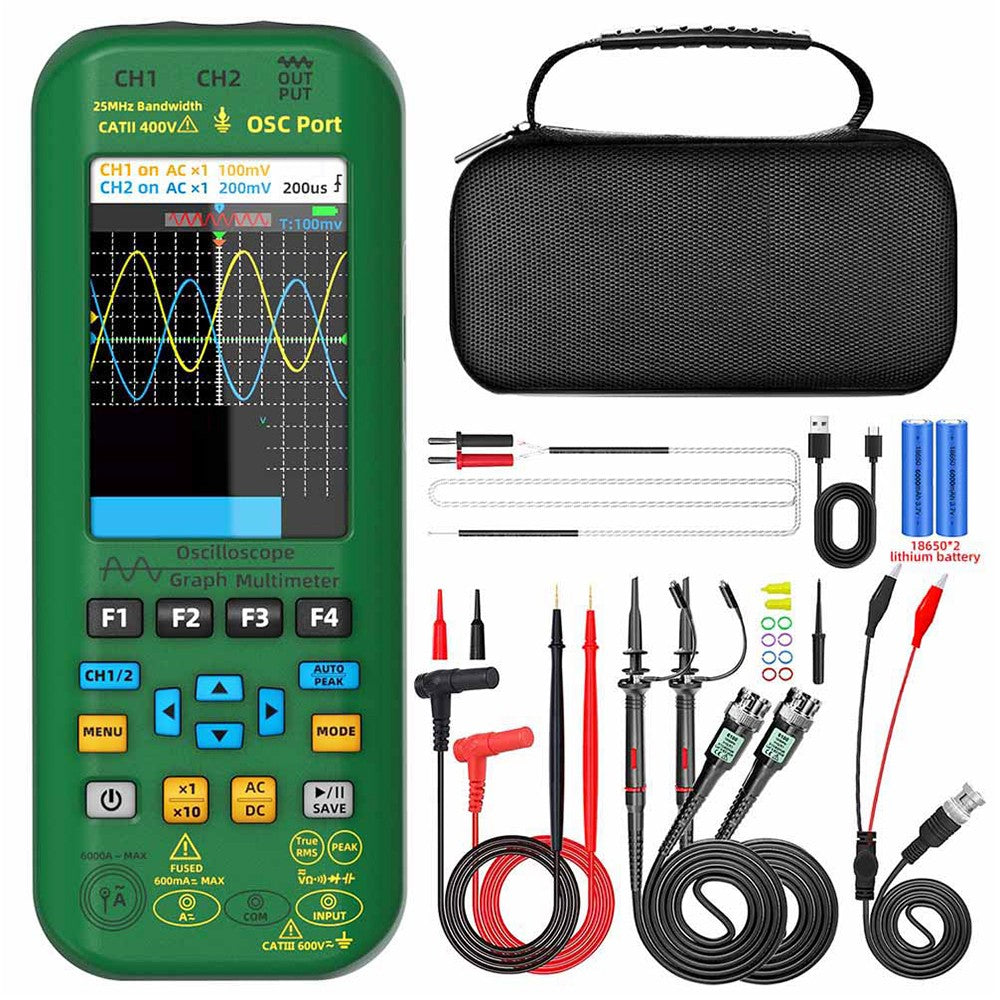

Package Contents
1 x Oscilloscope Multimeter
1 x User Manual
