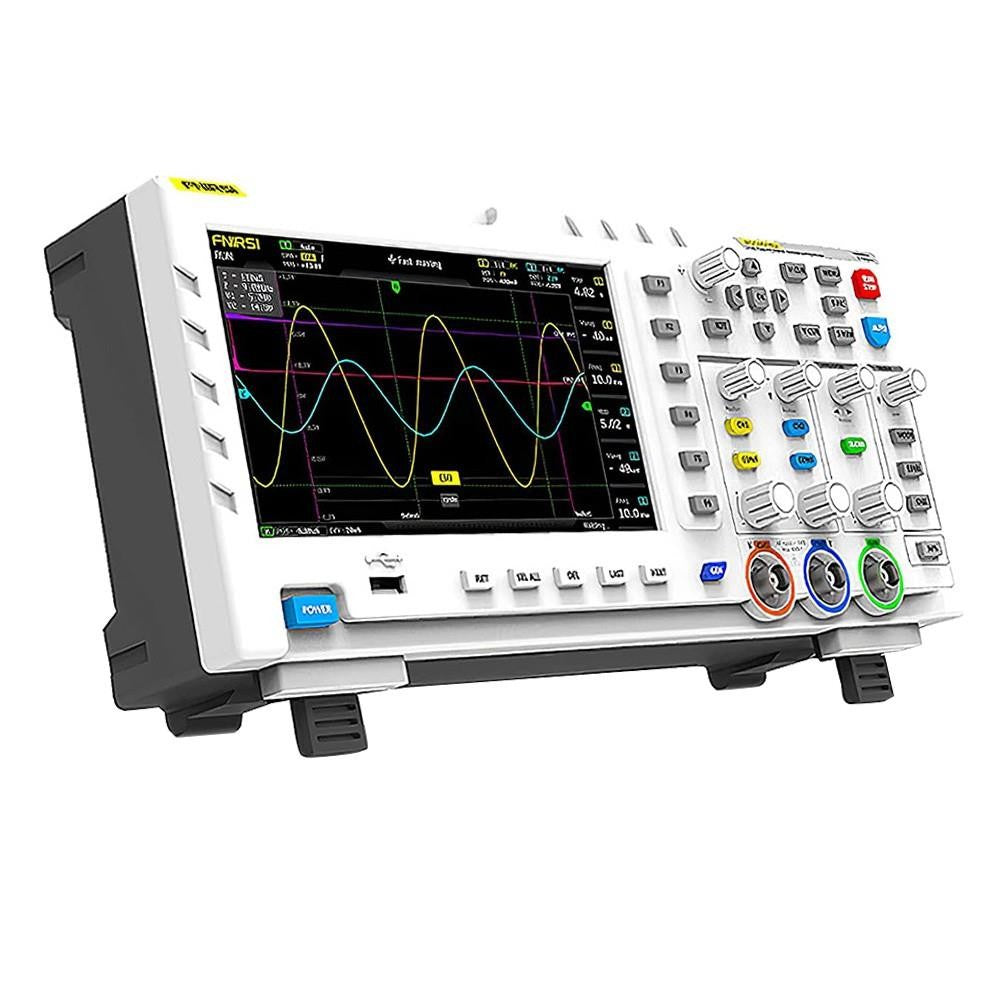

Osciloscopio FNIRSI 1014D

Características destacadas del FNIRSI 1014D

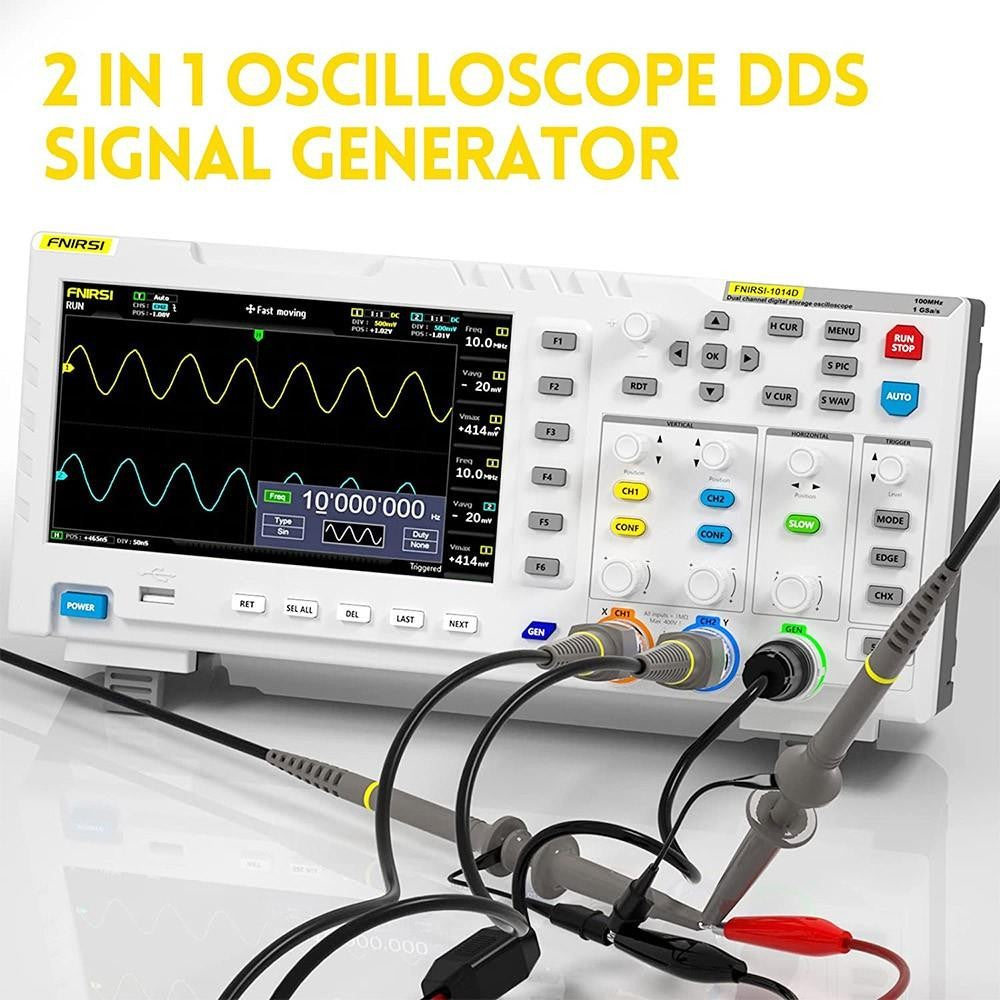

Osciloscopio 2 en 1
El FNIRSI 1014D es un osciloscopio y generador de señales 2 en 1, con una frecuencia de muestreo en tiempo real de hasta 1 GSA/S y un ancho de banda analógico de 100 MHZ * 2. El osciloscopio FNIRSI tiene una función de disparo completa (simple/normal/automática), y puede utilizarse libremente tanto para señales analógicas periódicas como para señales digitales aperiódicas.

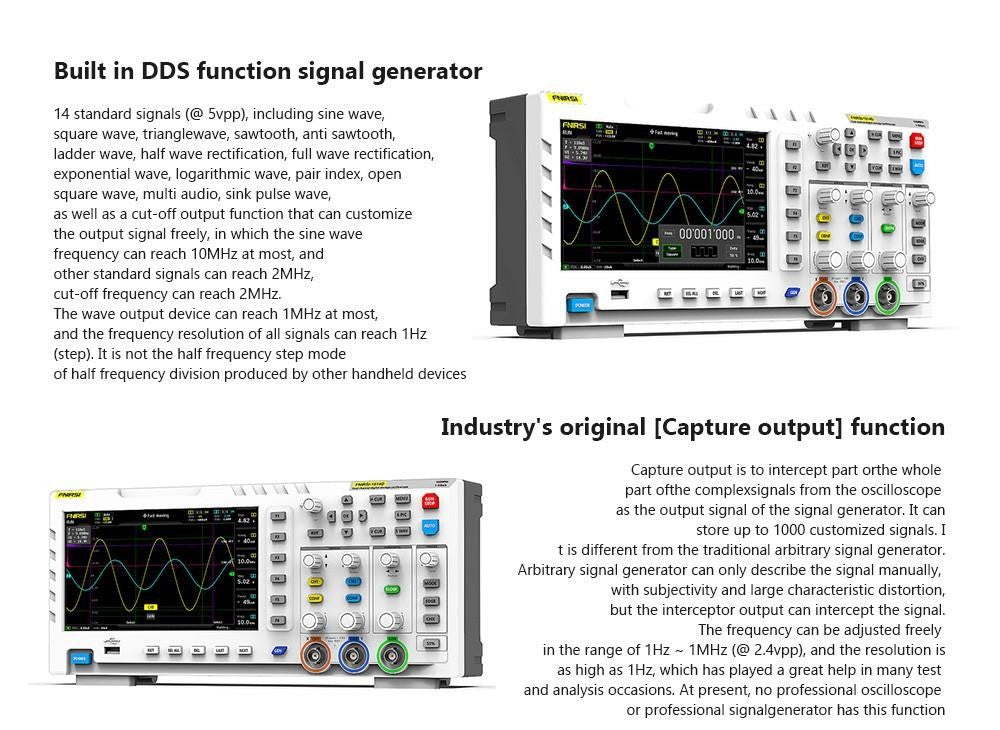

Generador de Señales de Función DDS
Generador de señales con función DDS integrada y salida de corte original en la industria (@2.5VPP), todos los pasos de frecuencia de la señal son de 1 Hz, admite 14 tipos de señales de función estándar y una señal de corte personalizable. El dispositivo de corte intercepta parte o la totalidad de las señales complejas medidas por el osciloscopio como señal de salida del generador de señales, que puede almacenar hasta 1000 señales de corte personalizadas.

Medición fácil.

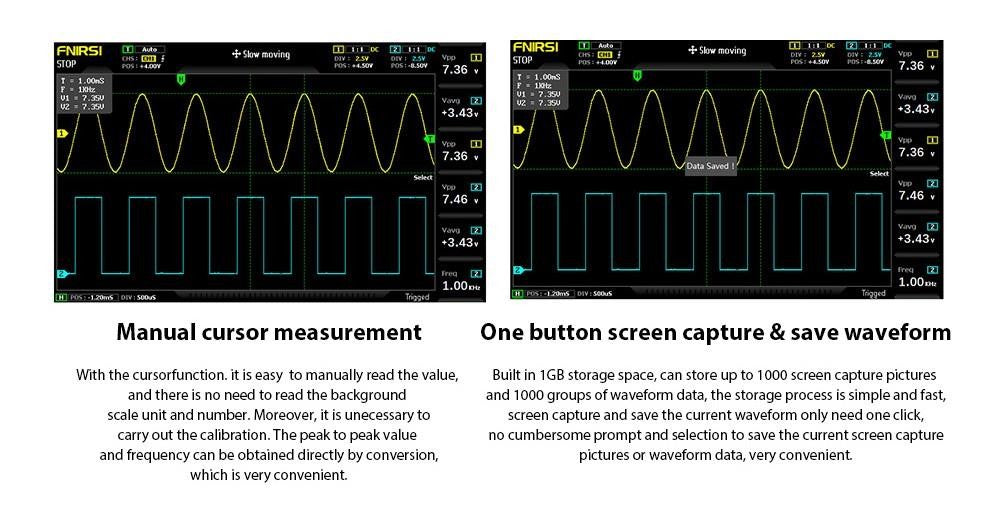

Cuenta con función de medición por cursor; al leer manualmente los parámetros de amplitud y frecuencia, no es necesario leer la unidad y la cantidad de la escala de fondo, y se puede obtener directamente el valor pico a pico y la frecuencia sin conversión.

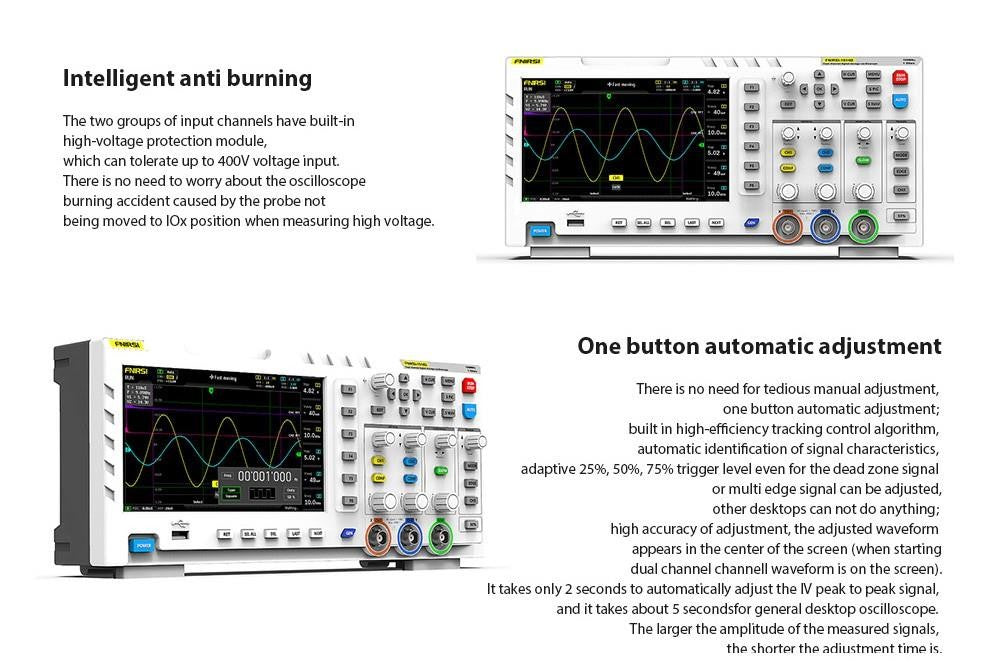

Fácil de observar.

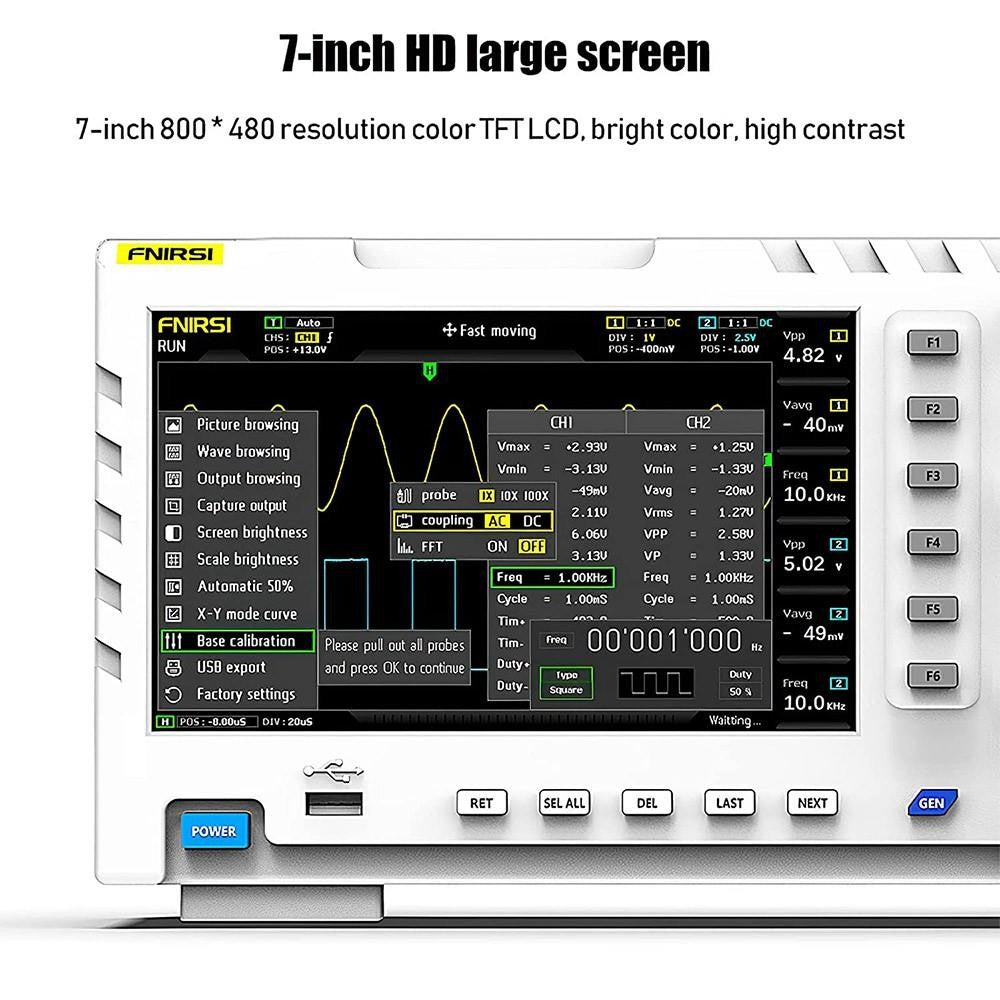

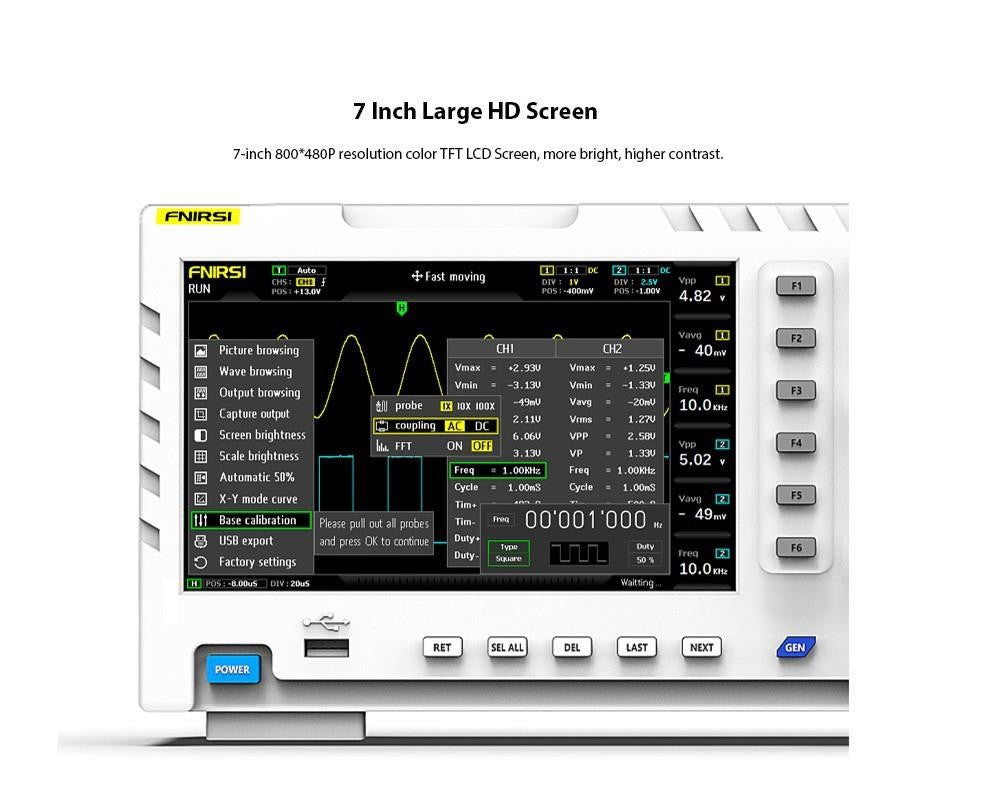

Equipado con AUTO de un botón de alta eficiencia, disparador adaptable al 25%, 50% y 75%, el FNIRSI 1014D puede mostrar la forma de onda medida sin ajustes engorrosos; la pantalla está equipada con una pantalla LCD de alta definición de 7 pulgadas con una resolución de 800*480.

Visualización gráfica de Lissajous y visualización de FFT
La función de visualización gráfica de Lissajous se puede utilizar para comparar la amplitud, la frecuencia y la fase de los dos conjuntos de señales. La función de visualización FFT puede realizar una estimación aproximada del contenido armónico de la señal.

General
Brand	FNIRSI
Type	Oscilloscope
Model	1014D
Color	White

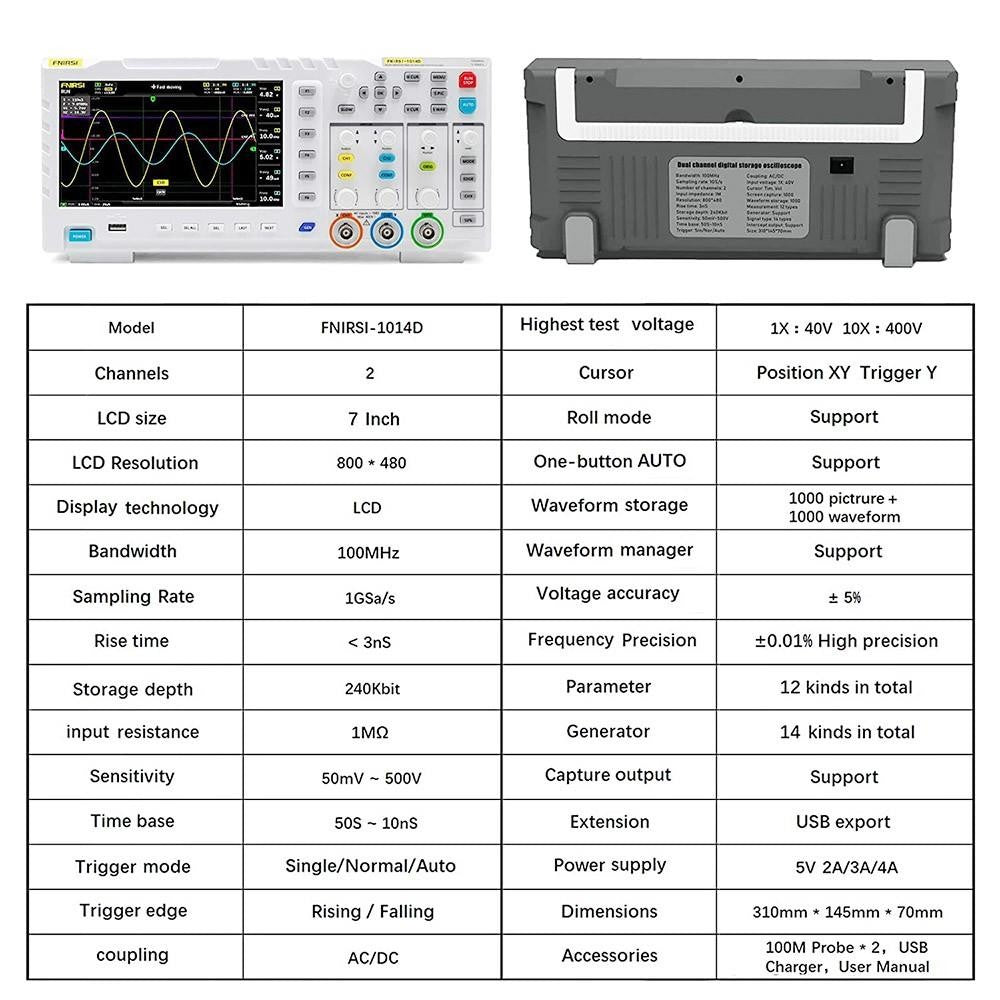

Specification
Channels: 2
Bandwidth: 100MHz
Sample Rate: 1GSa / s
Storage Depth: 240Kbit
Timebase: 50S /div-10nS /div
Vertical Sensitivity: 50 mV / div-500 V/ div
Input Impedance: 1M ohm
Trigger Modes: Auto/ Normal / Single
Trigger Types: Rising Edge / Falling edge
Coupling: DC /AC
Highest Test Voltage: 1x : 40V/10x : 400V
Cursor: Position XY Trigger Y
Waveform Manager: Support (1000 pic +1000 waveform)
USB Export: Support
Power Supply: 5V 2A/3A/4A
Weight & Size
Package Weight	1.7kg
Package Size(L x W x H)	340x140x70mm

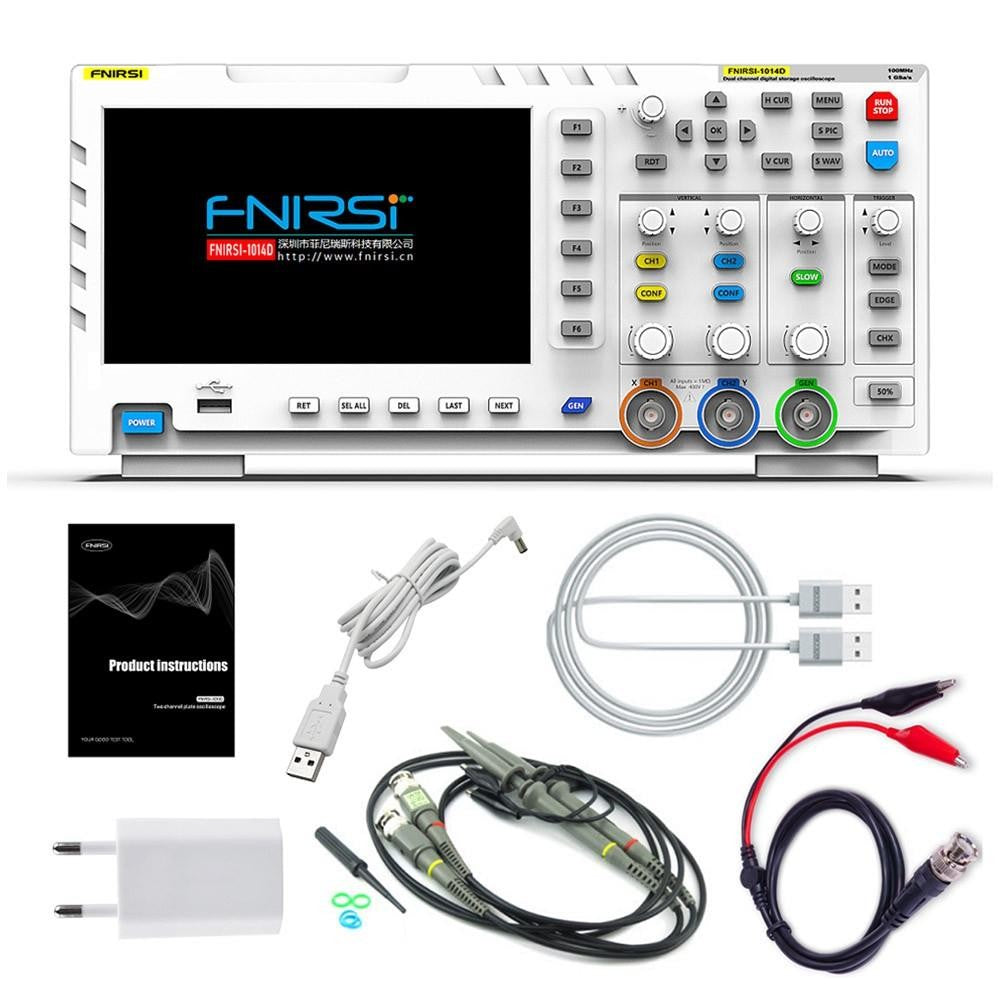

Package Contents
1 x FNIRSI 1014D Oscilloscope
2 x Corresponding Probe 100MHz (1X and 10X)
1 x Clamp
1 x 5V 2A Power Adapter
1 x USB Data Cable
1 x English User Manual
