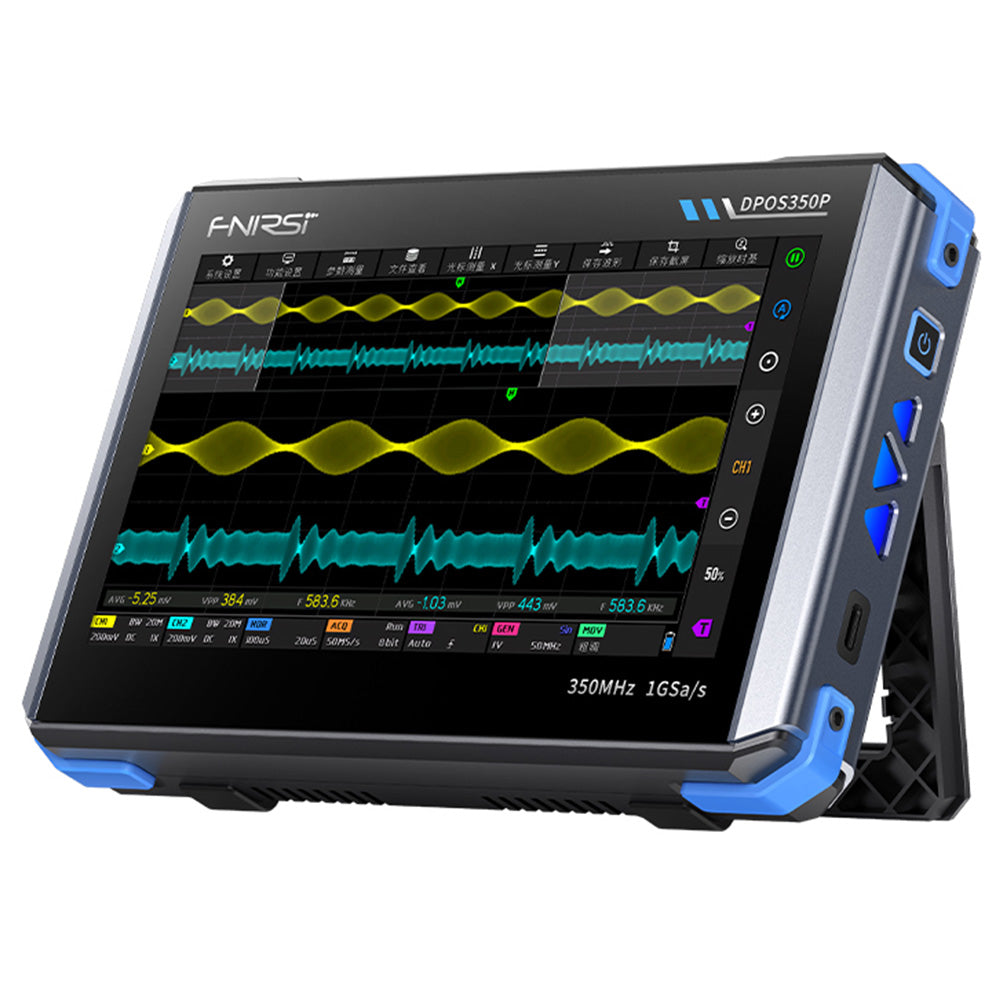

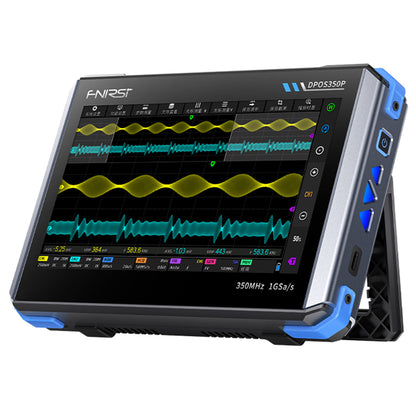

Osciloscopio de tableta FNIRSI DPOS350P

Características destacadas del FNIRSI DPOS350P

Potente integración multifuncional

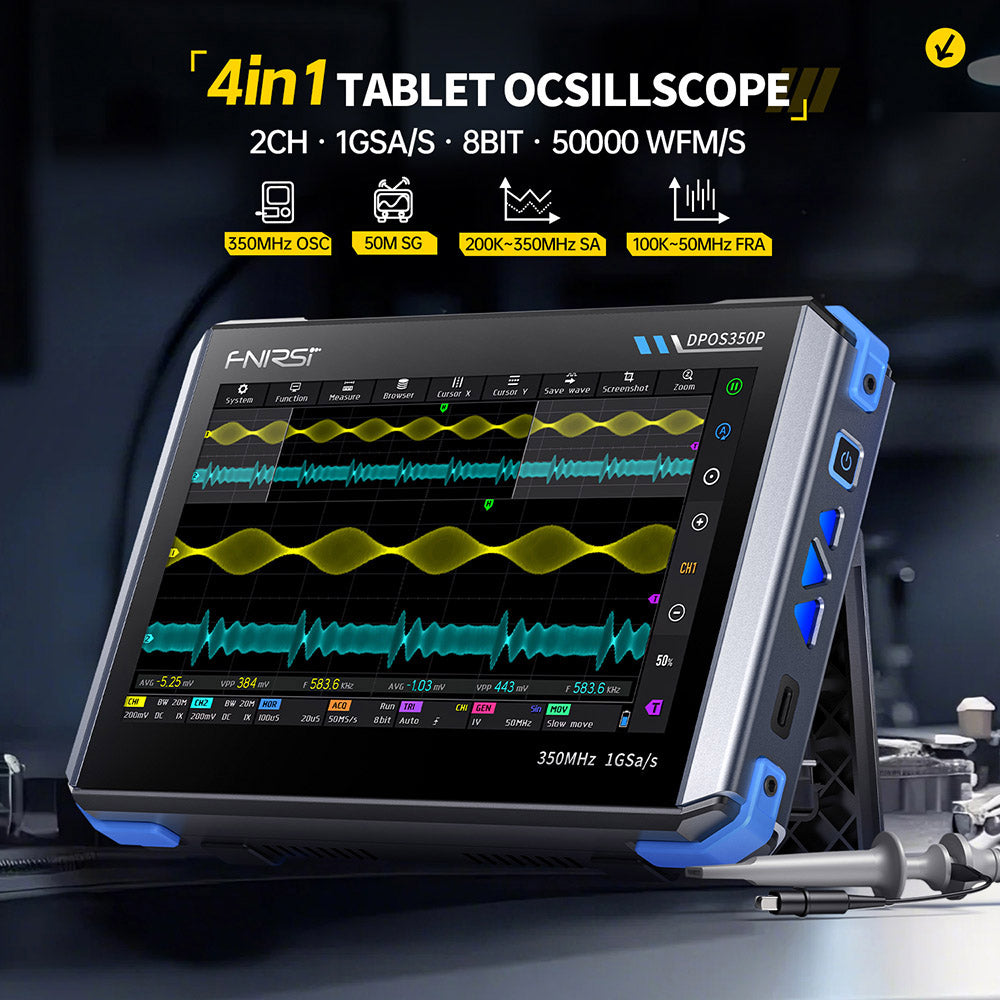

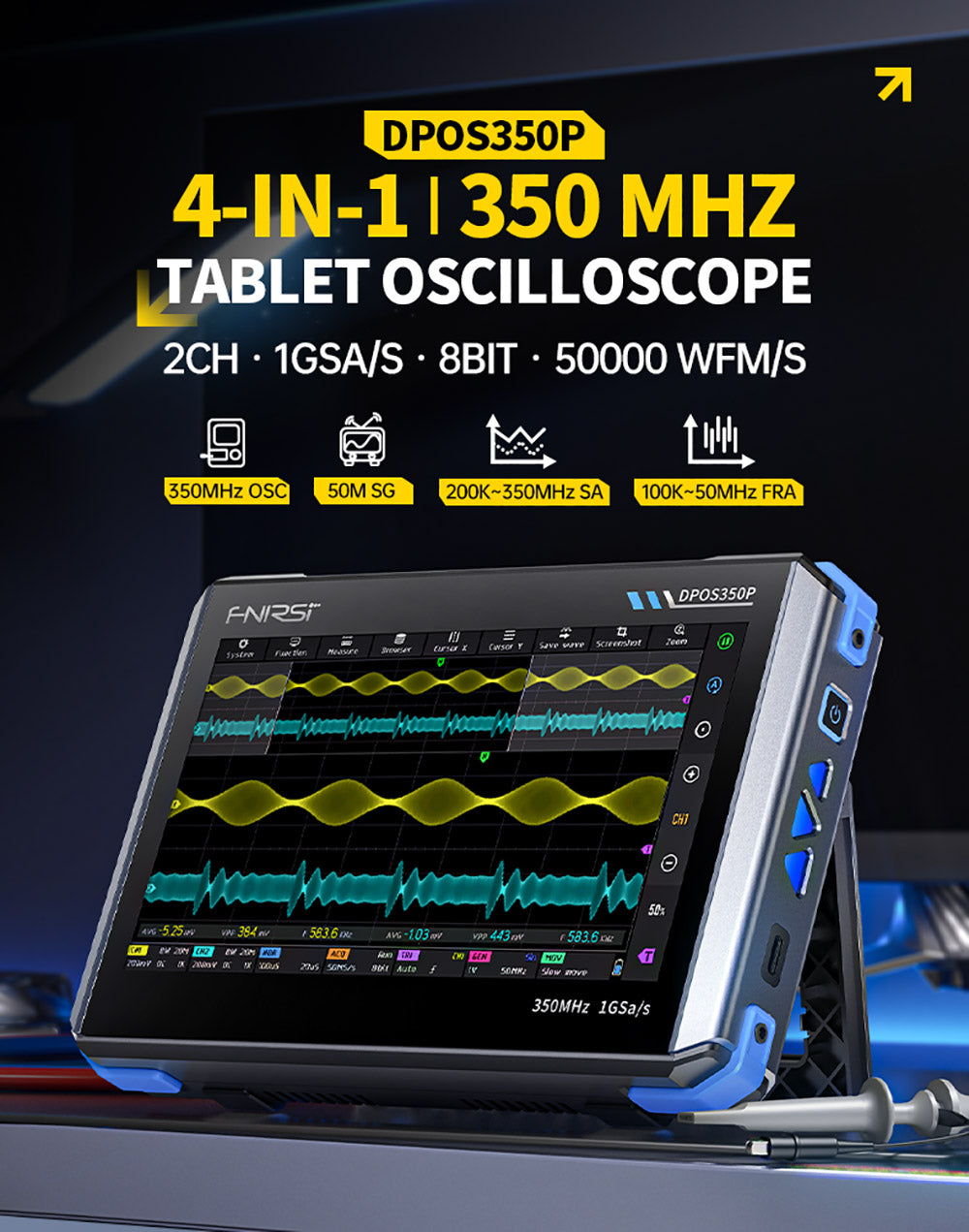

El DPOS350P integra un osciloscopio de 350 MHz, un generador de señales de 50 MHz, un analizador de espectro de 200 K~350 MHz y un analizador de respuesta de frecuencia de 50 MHz, lo que lo convierte en una solución versátil para aplicaciones industriales, de investigación y de mantenimiento.

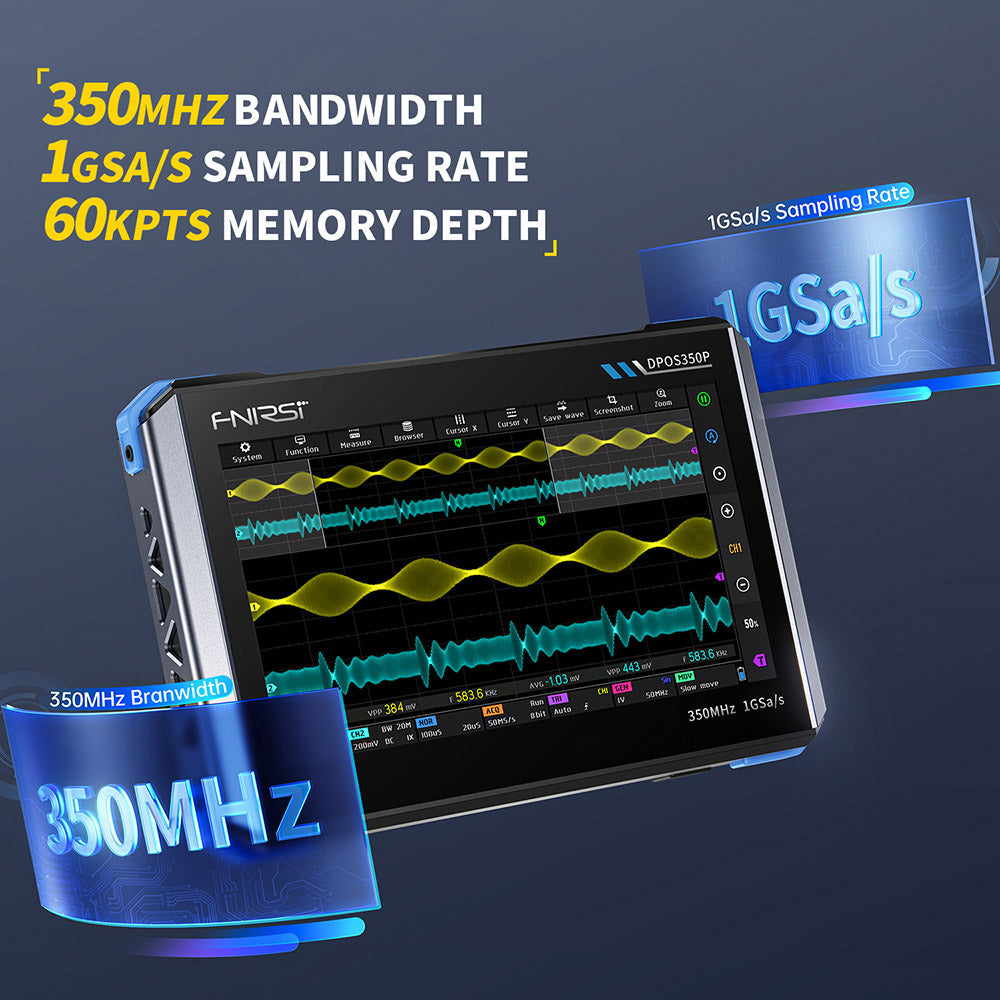

Captura de formas de onda de alto rendimiento

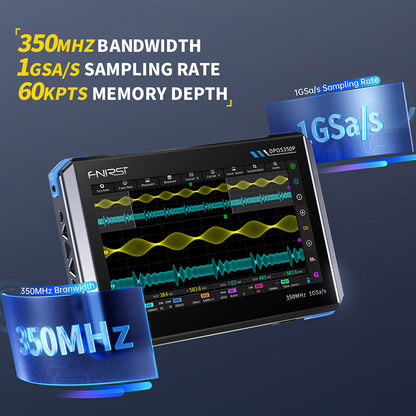

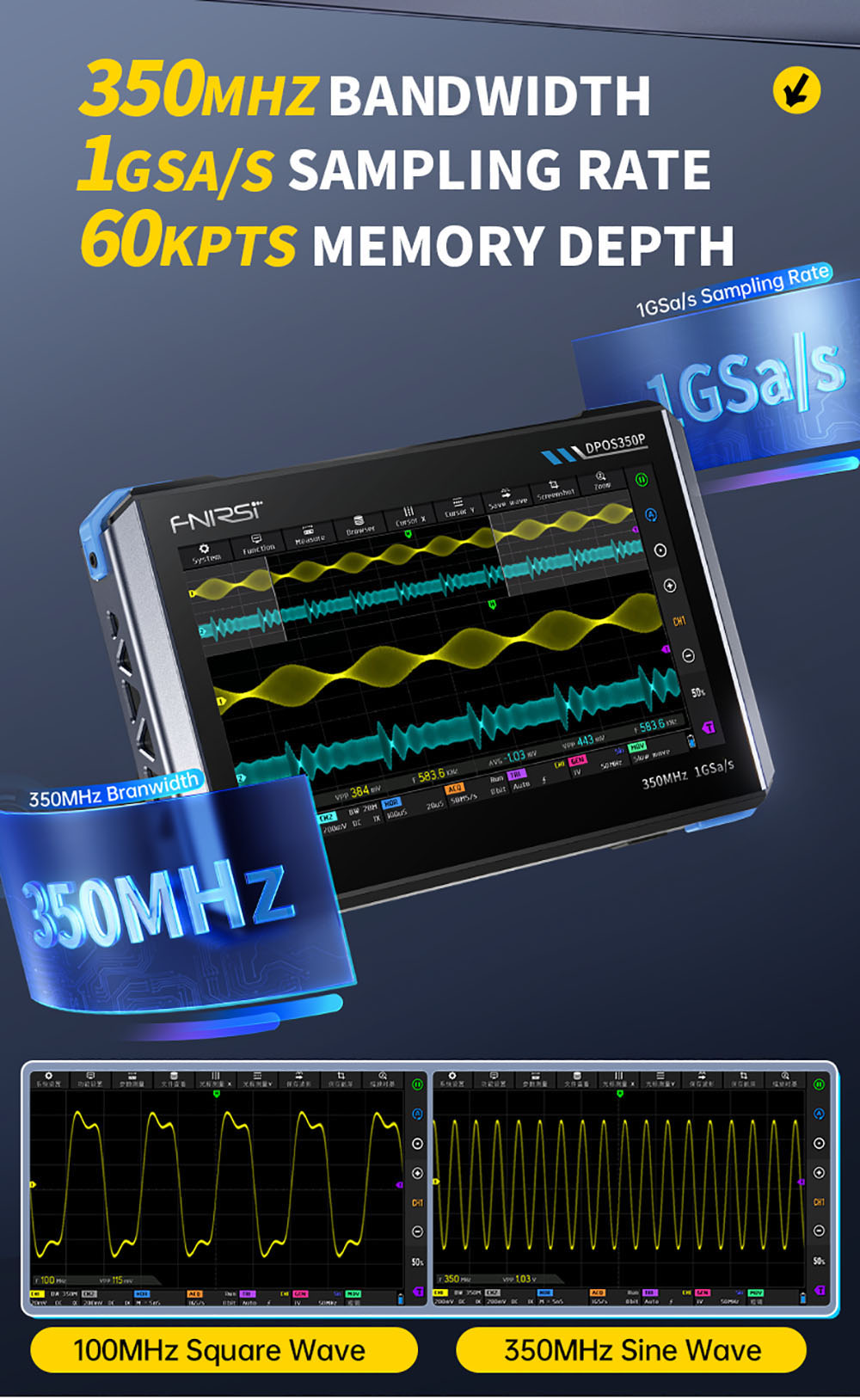

Con una frecuencia de muestreo en tiempo real de 1 GSPS, un ancho de banda analógico de 350 MHz (monocanal) y una frecuencia de actualización de forma de onda de 50 000 wfm/s, captura y muestra con precisión incluso señales anómalas de baja probabilidad para un análisis preciso.

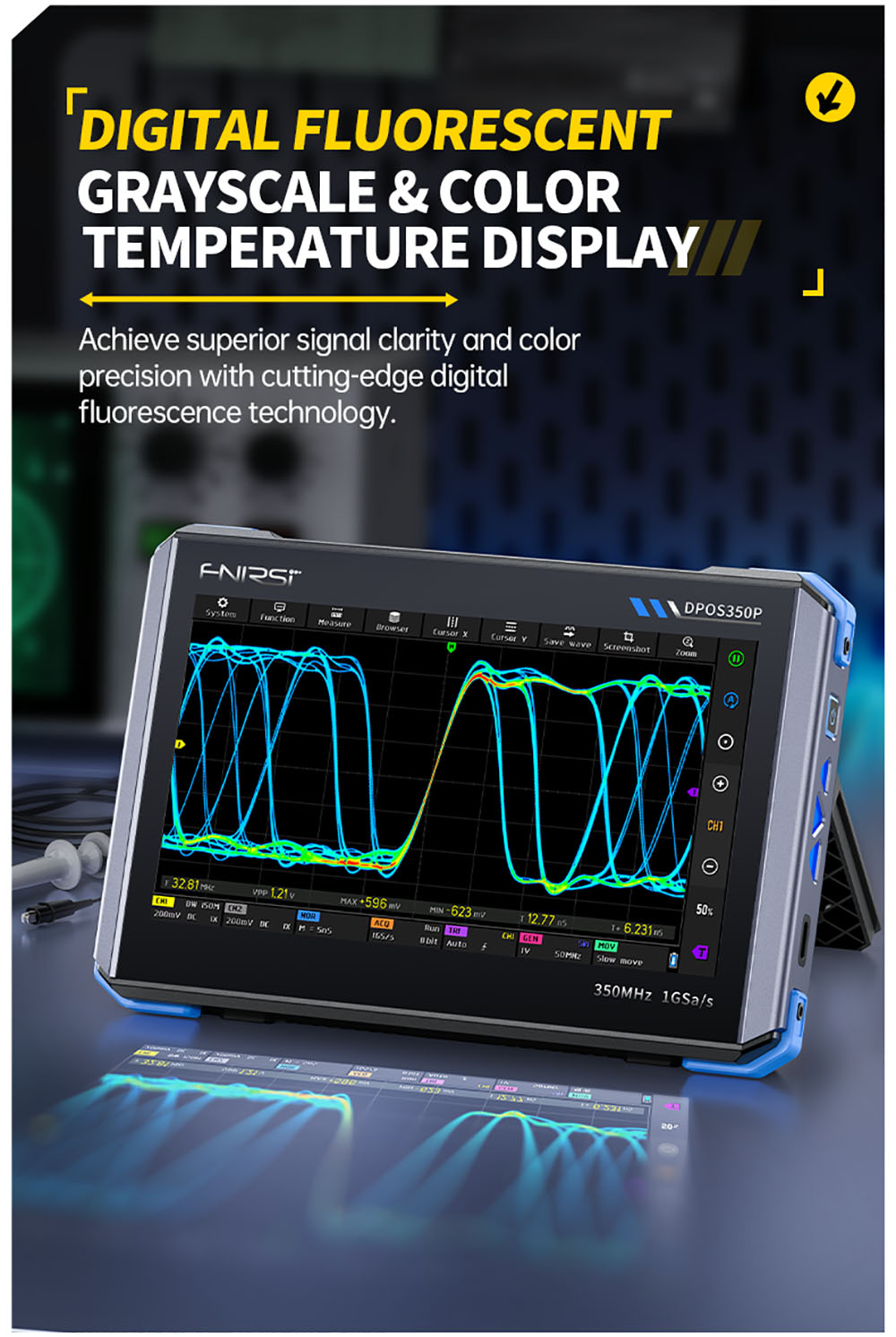

Excelente pantalla y funcionamiento.

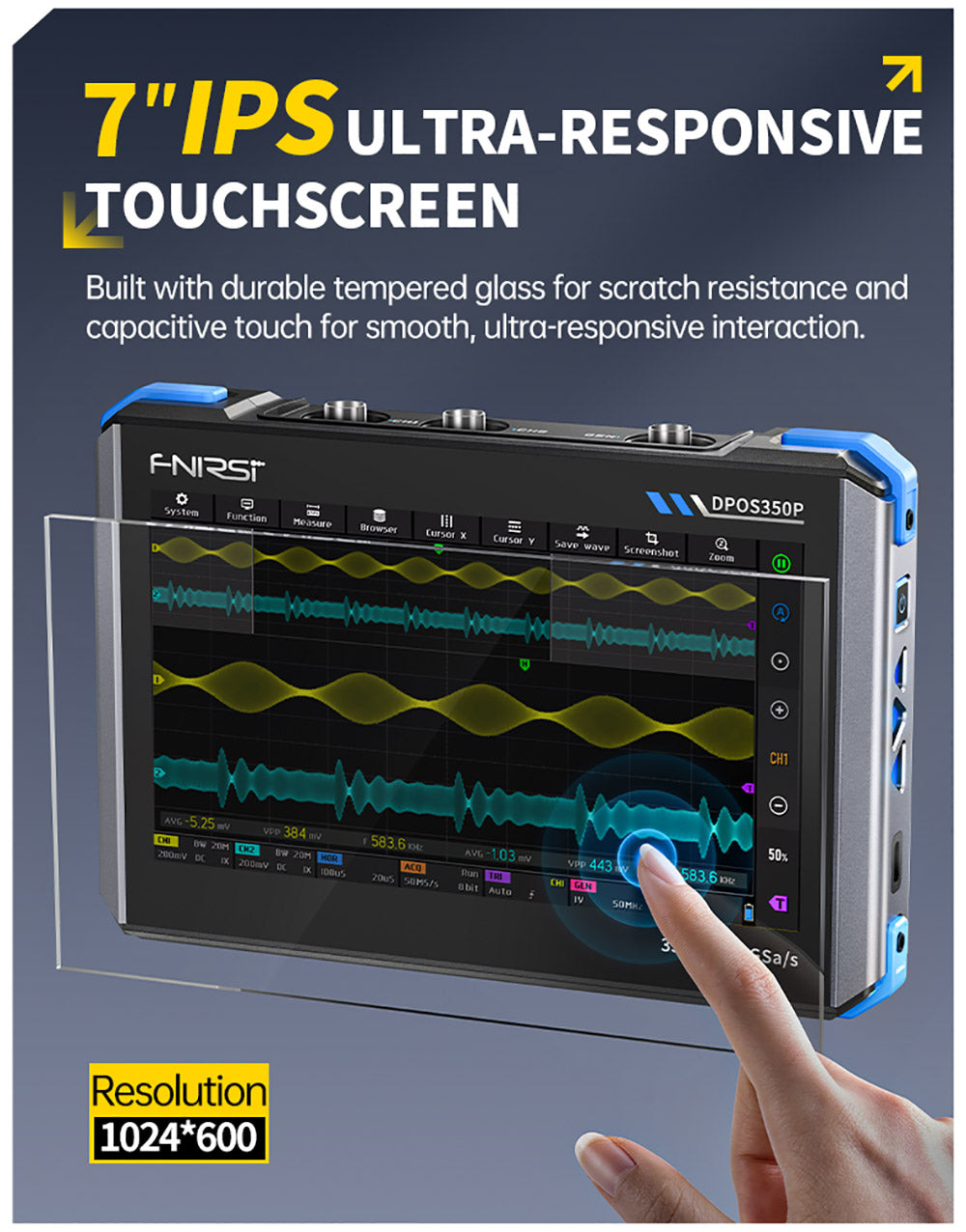

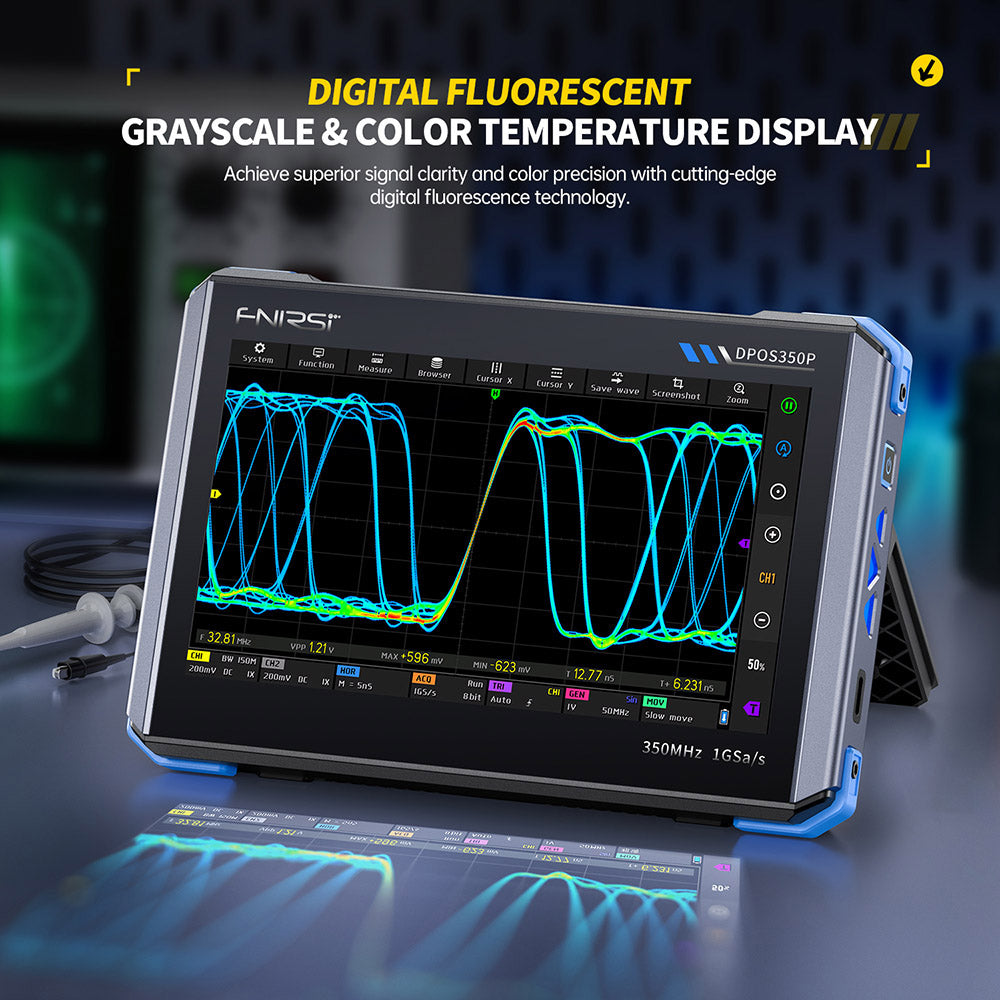

Con una pantalla táctil IPS de alta resolución de 1024x600, el DPOS350P ofrece una visualización clara de la forma de onda con cambio de modo de escala de grises y temperatura de color, lo que garantiza la facilidad de uso en diversos entornos de prueba.

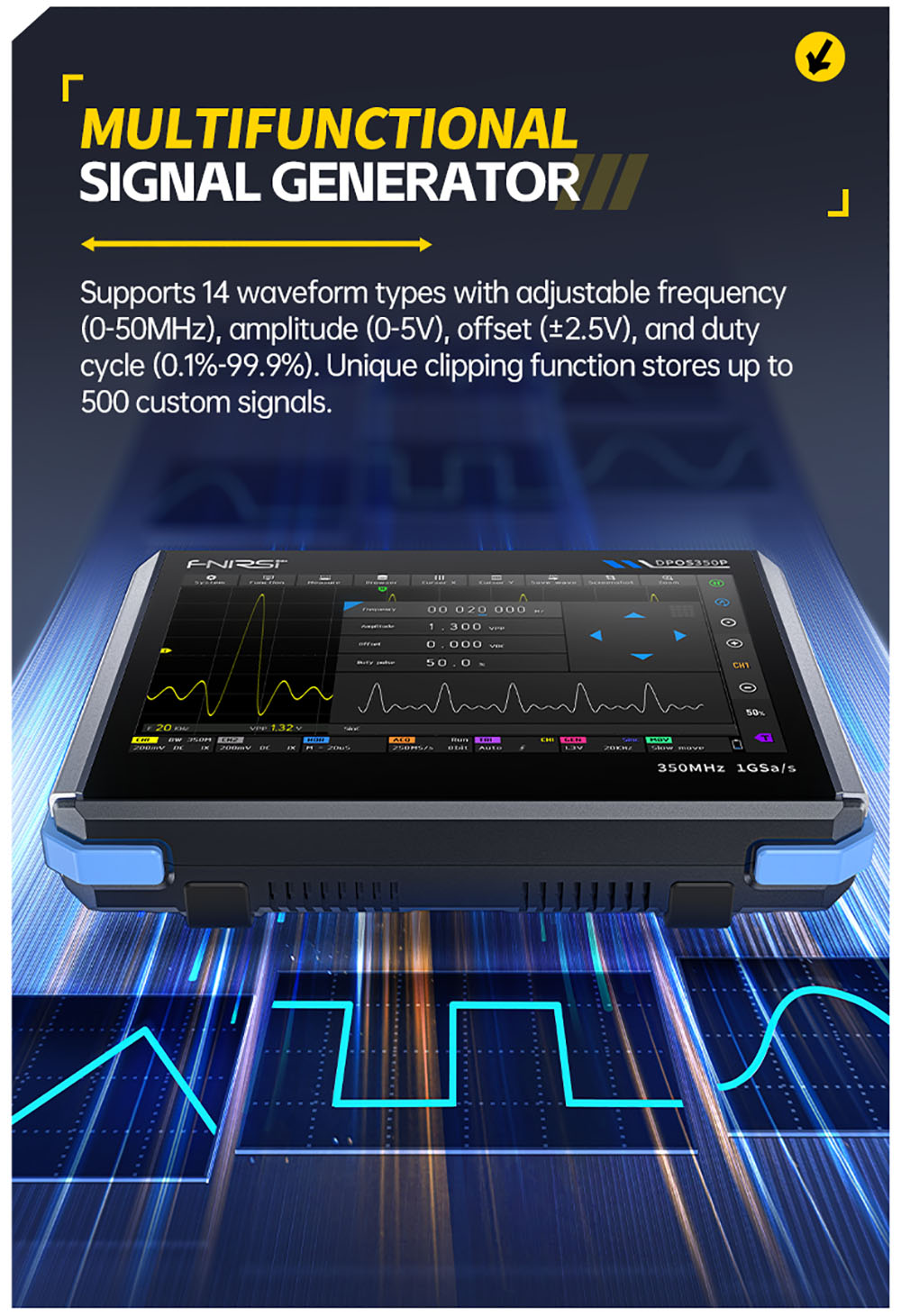

Capacidades avanzadas de generación y análisis de señales.

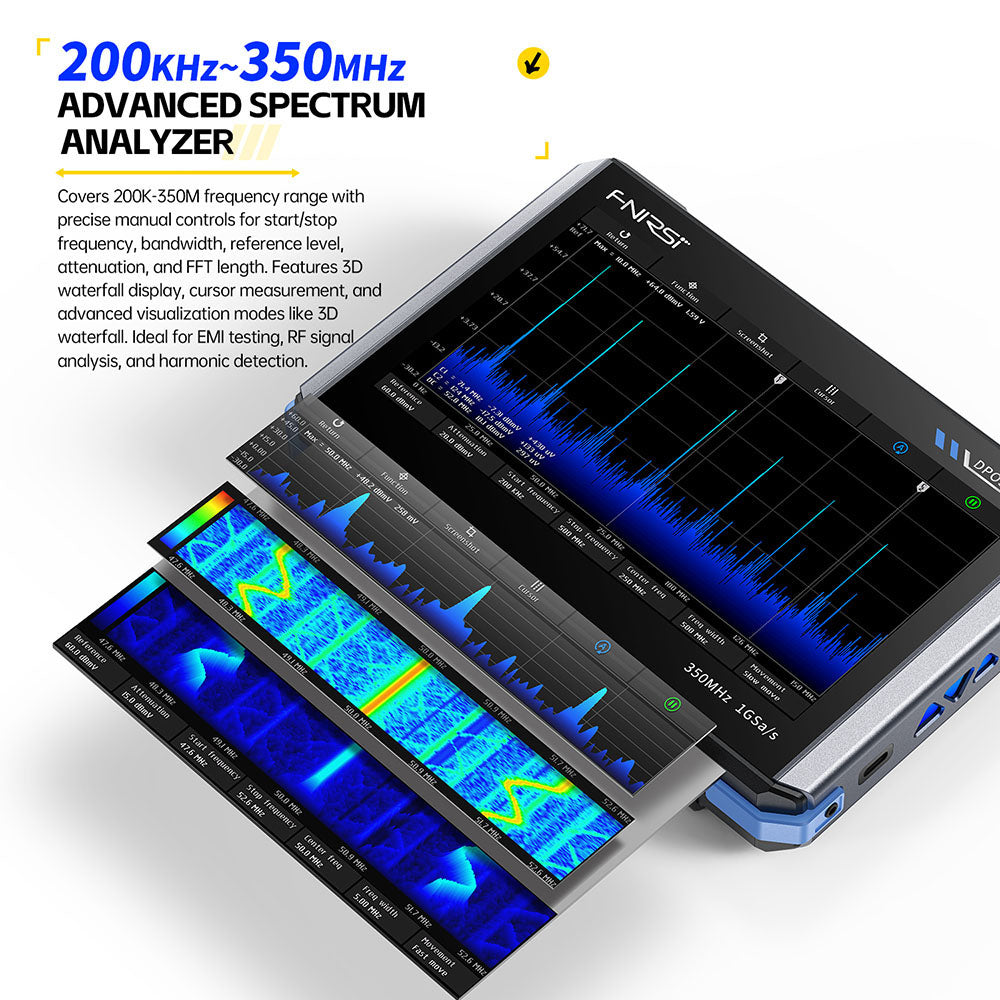

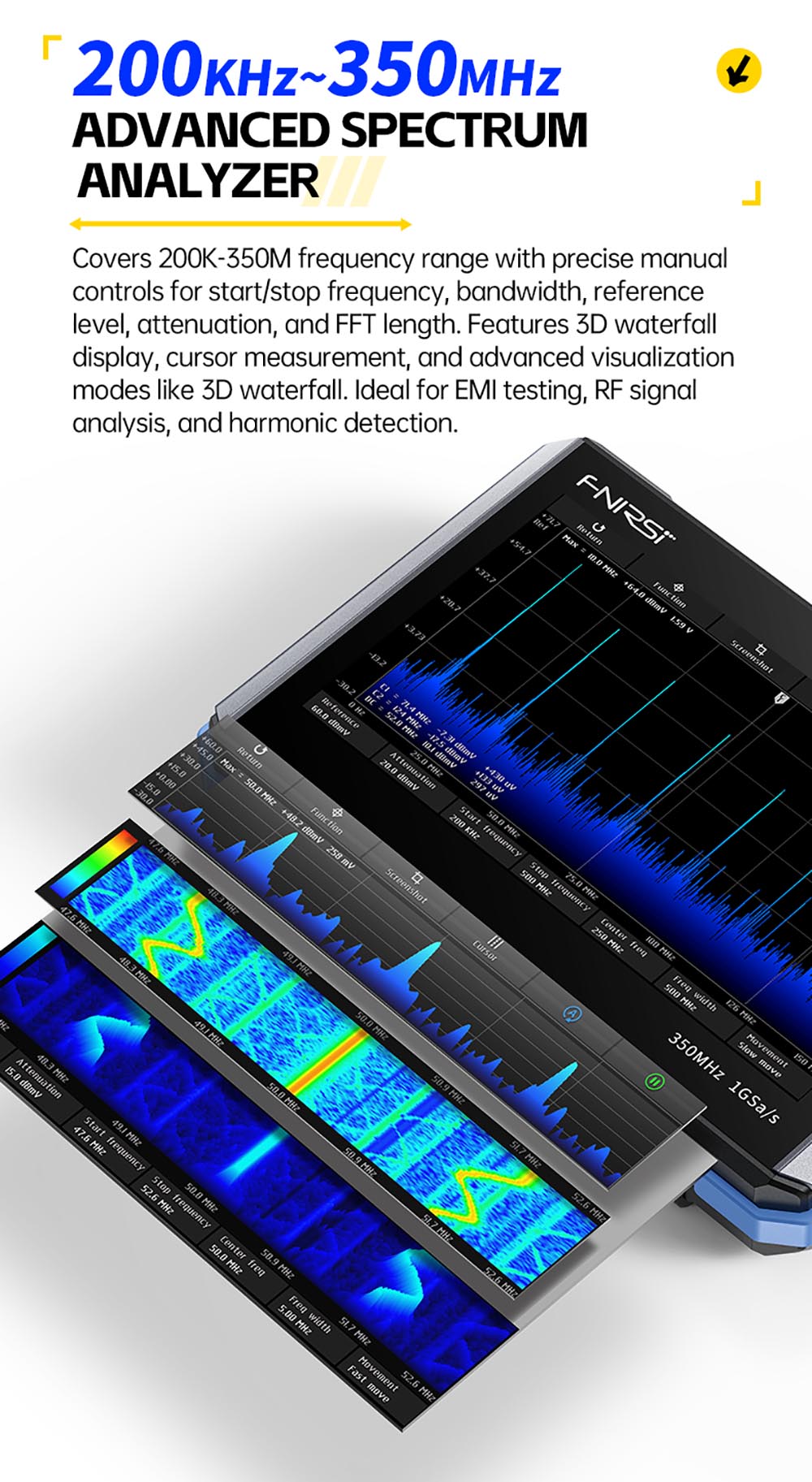

El generador de señales integrado de 50 MHz admite 14 formas de onda estándar y la creación de formas de onda personalizadas, mientras que el analizador de espectro de 200 K~350 MHz es ideal para pruebas de EMI, RF y señales de alta frecuencia.

Protección de alto voltaje y carga rápida

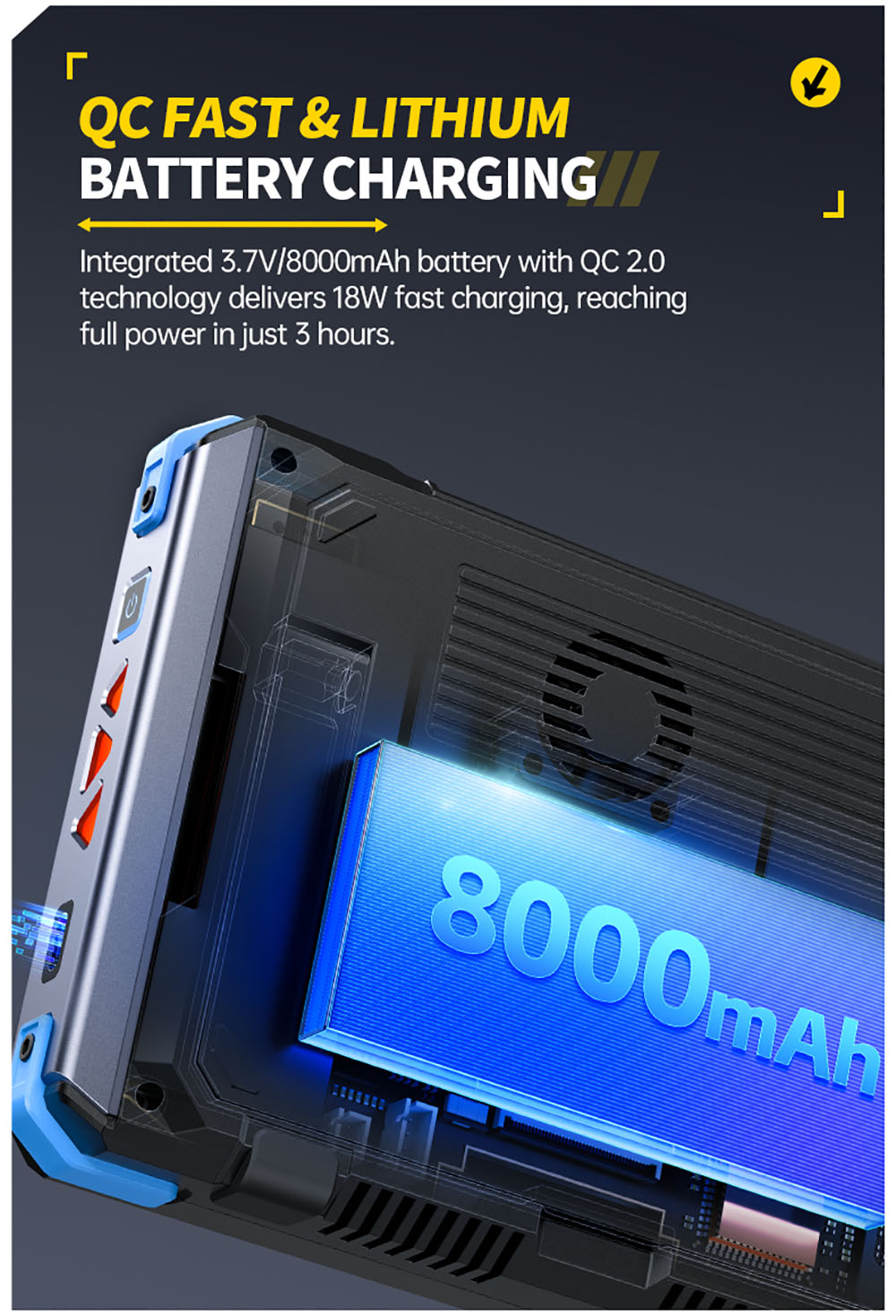

Equipado con carga rápida QC18W (carga completa en 2 horas) y protección de alto voltaje hasta 400V, el DPOS350P garantiza un funcionamiento estable y a largo plazo. Su diseño compacto lo hace perfecto para laboratorios, líneas de producción y trabajo de campo.

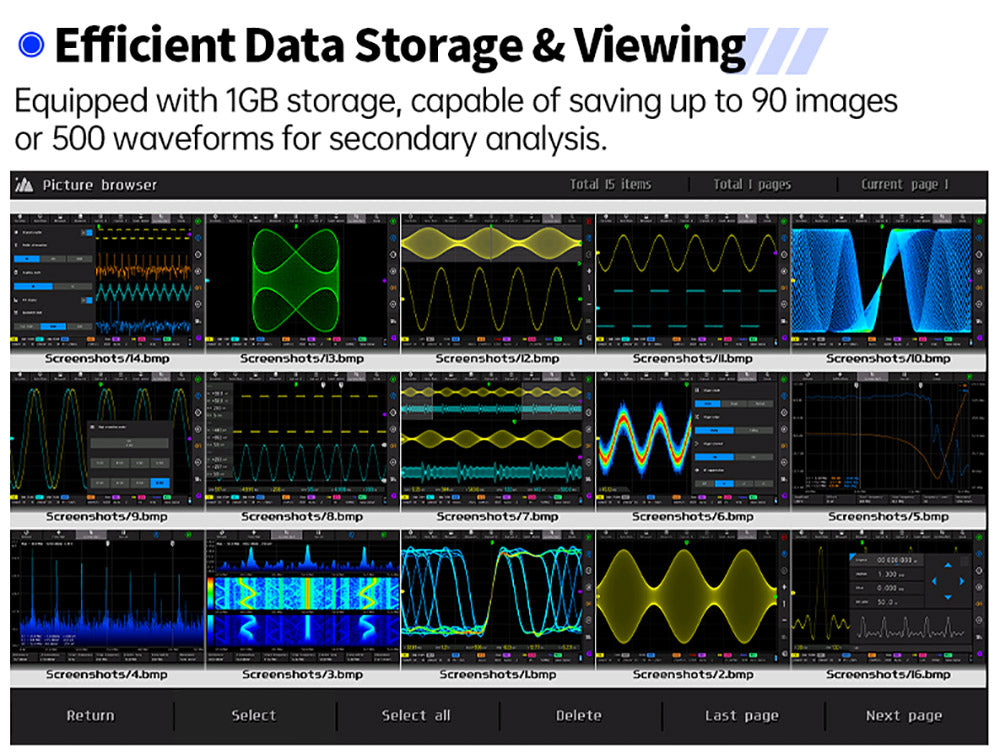

Almacenamiento y exportación de datos convenientes.

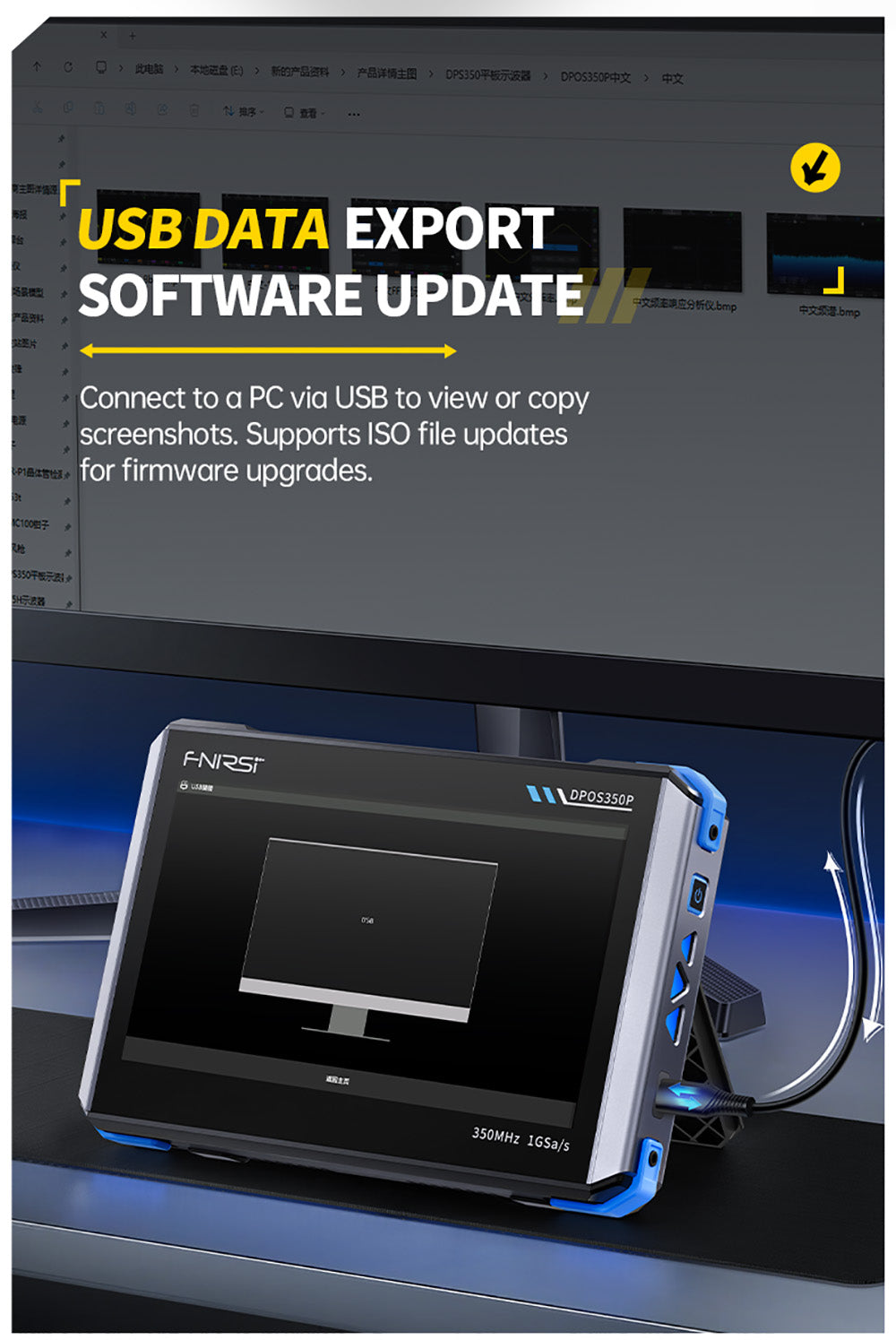

Admite hasta 500 almacenamientos de datos de forma de onda y 90 almacenamientos de imágenes, y tiene una funcionalidad de exportación de datos USB para facilitar el análisis y la generación de informes.

General
Brand	FNIRSI
Type	Tablet Oscilloscope
Model	DPOS350P
Specification

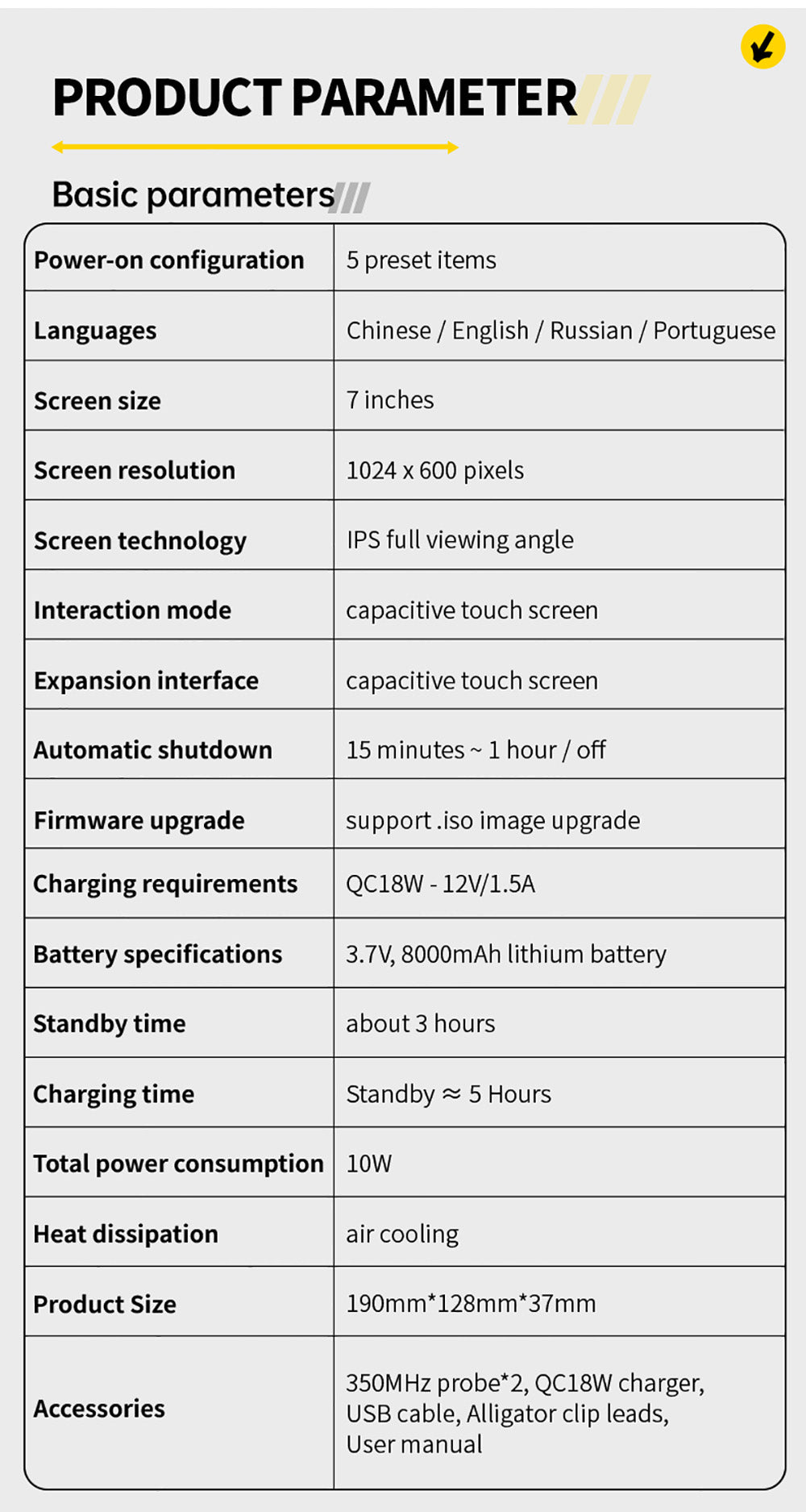

Basic Parameters:
Power-on configuration: 5 preset items
Charging requirements: QC18W - 12V/1.5A (Type-C)

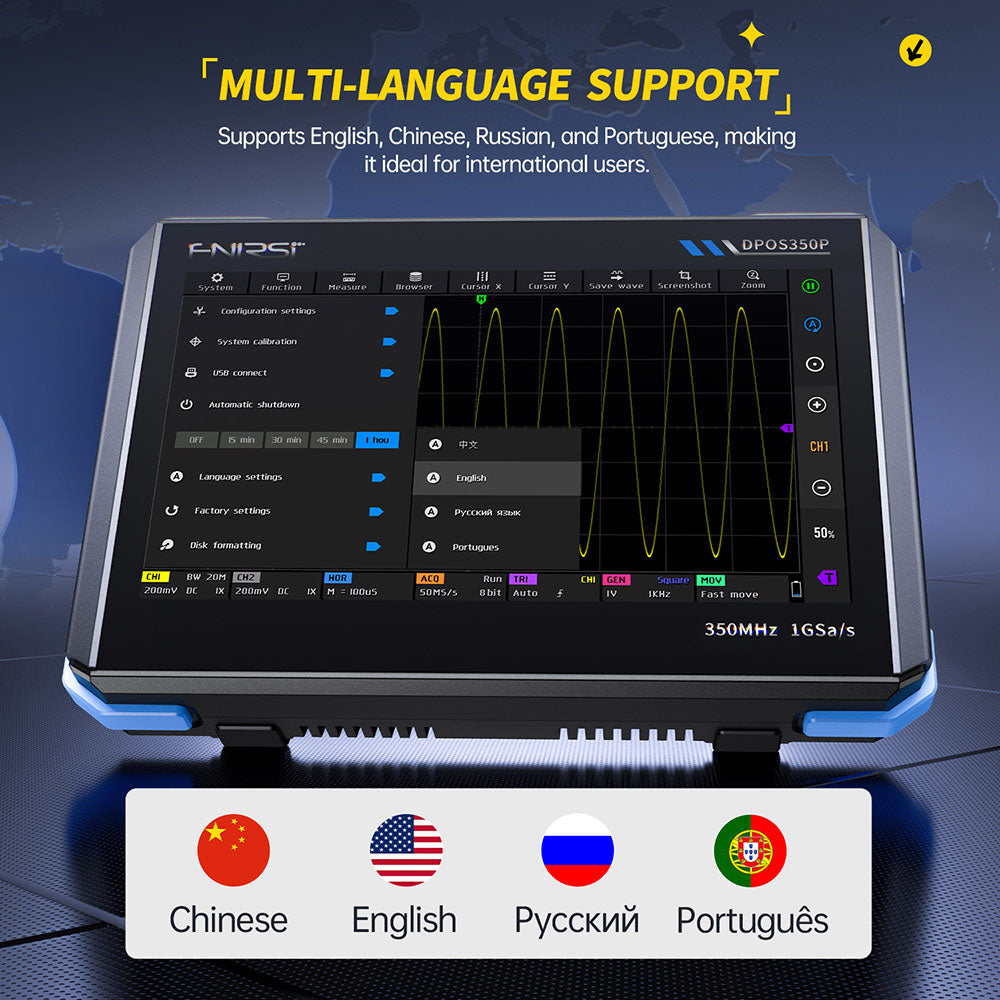

Languages: Chinese / English / Portuguese
Battery specifications: 3.7V, 8000mAh lithium battery
Screen size: 7 inches
Standby time: about 3 hours
Screen resolution: 1024 x 600 pixels
Charging time: Startup ≈ 5 Hours
Screen technology: IPS full viewing angle
Interaction mode: capacitive touch screen
Expansion interface: capacitive touch screen

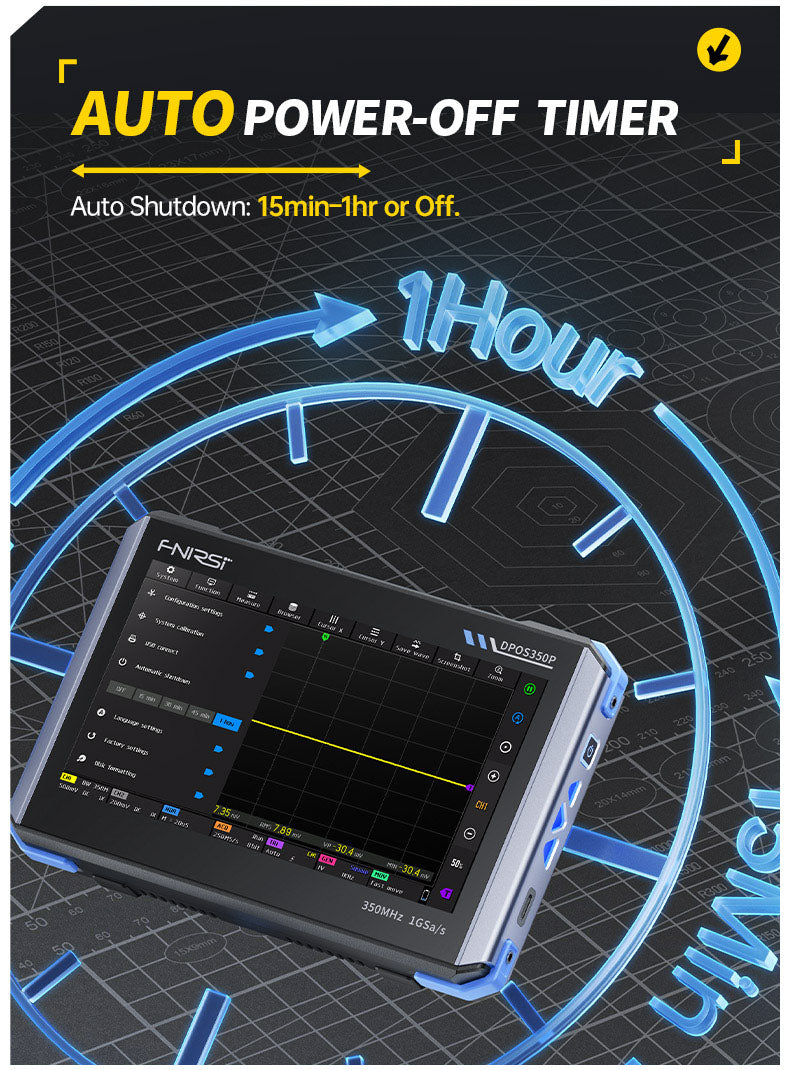

Automatic shutdown: 15 minutes ~ 1 hour / off
Storage Temperature Range: -20~60°C
Total power consumption: 10W

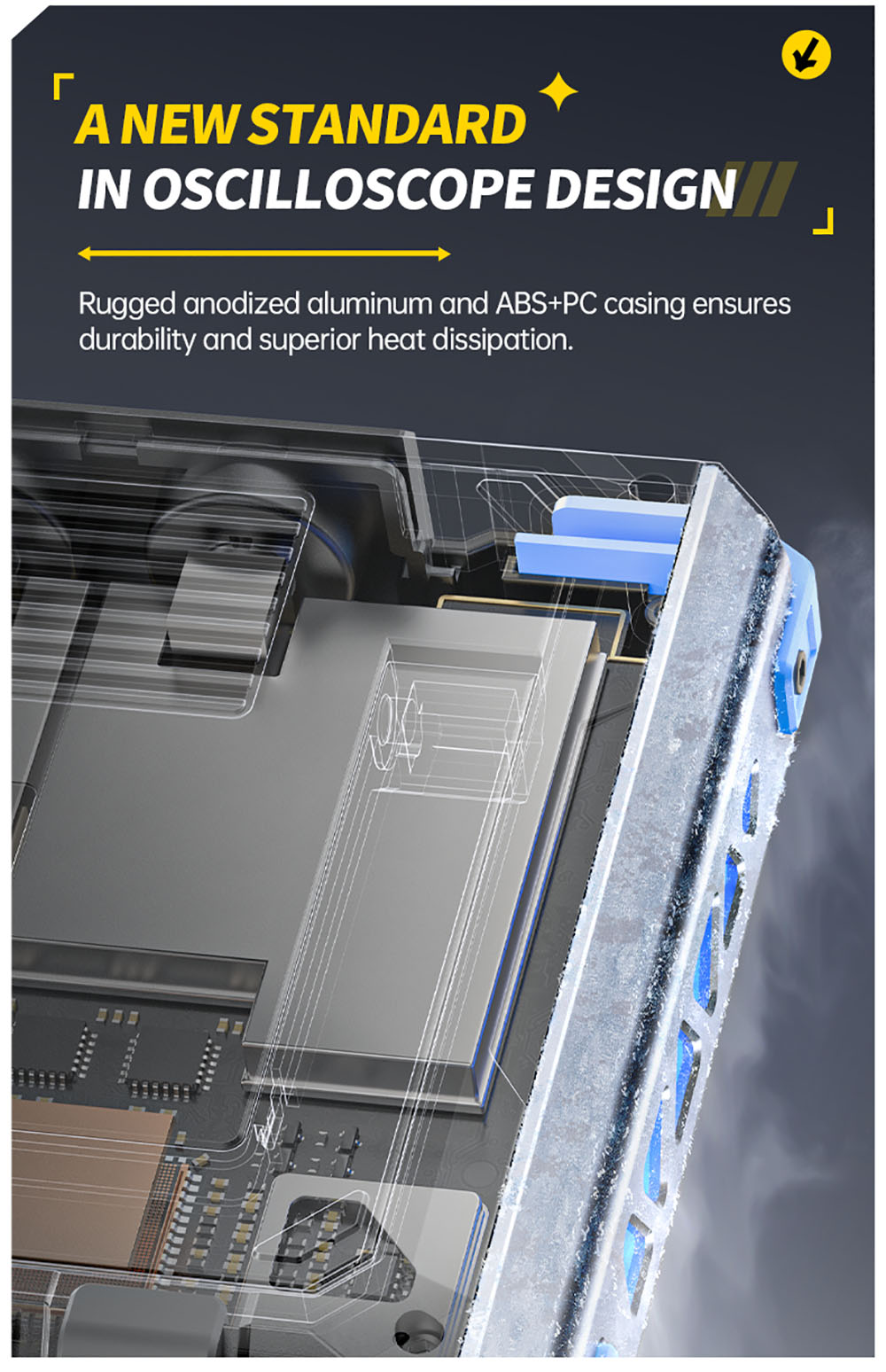

Heat dissipation: air cooling
Firmware upgrade: support .iso image upgrade

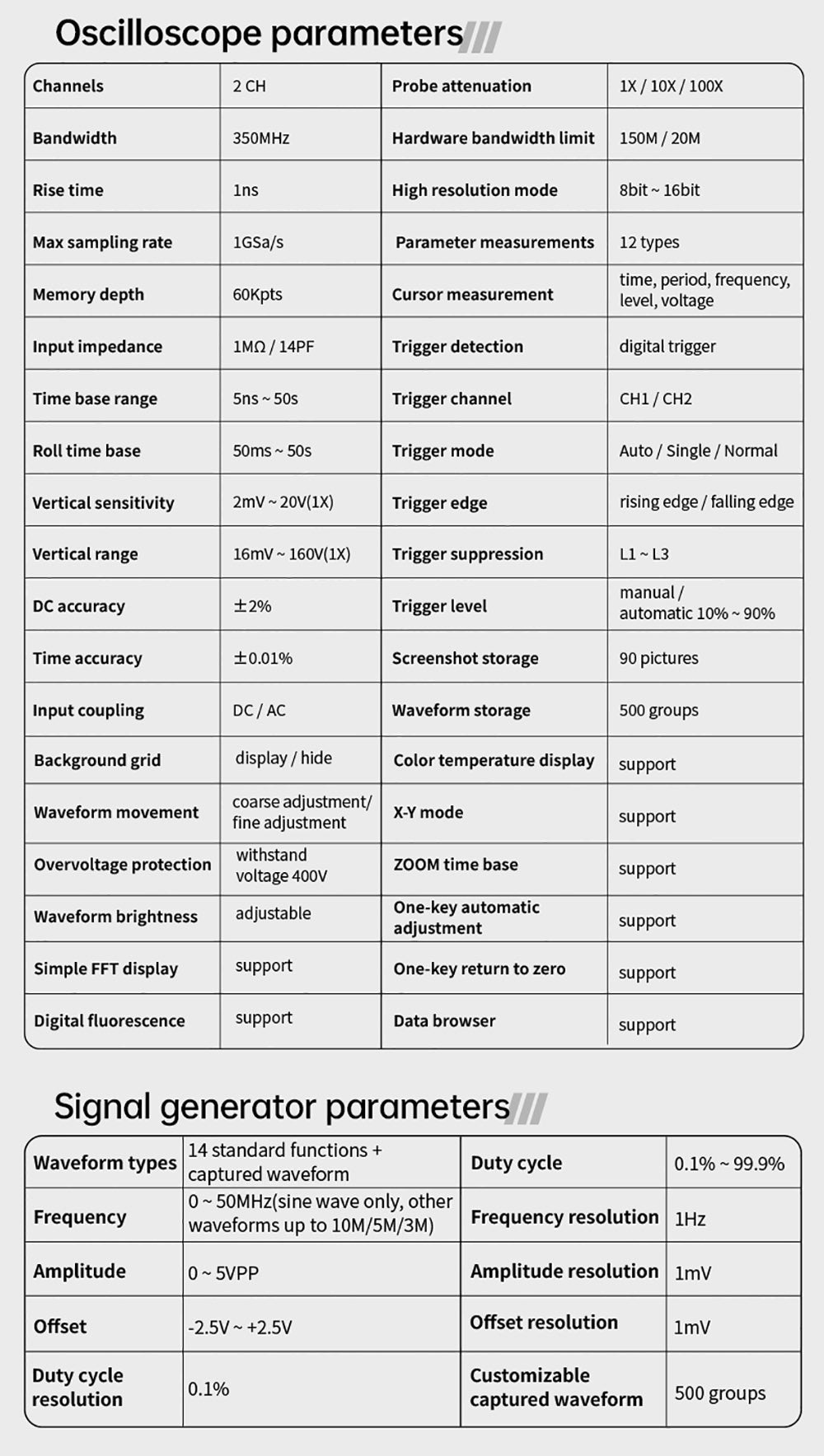

Oscilloscope Parameters:

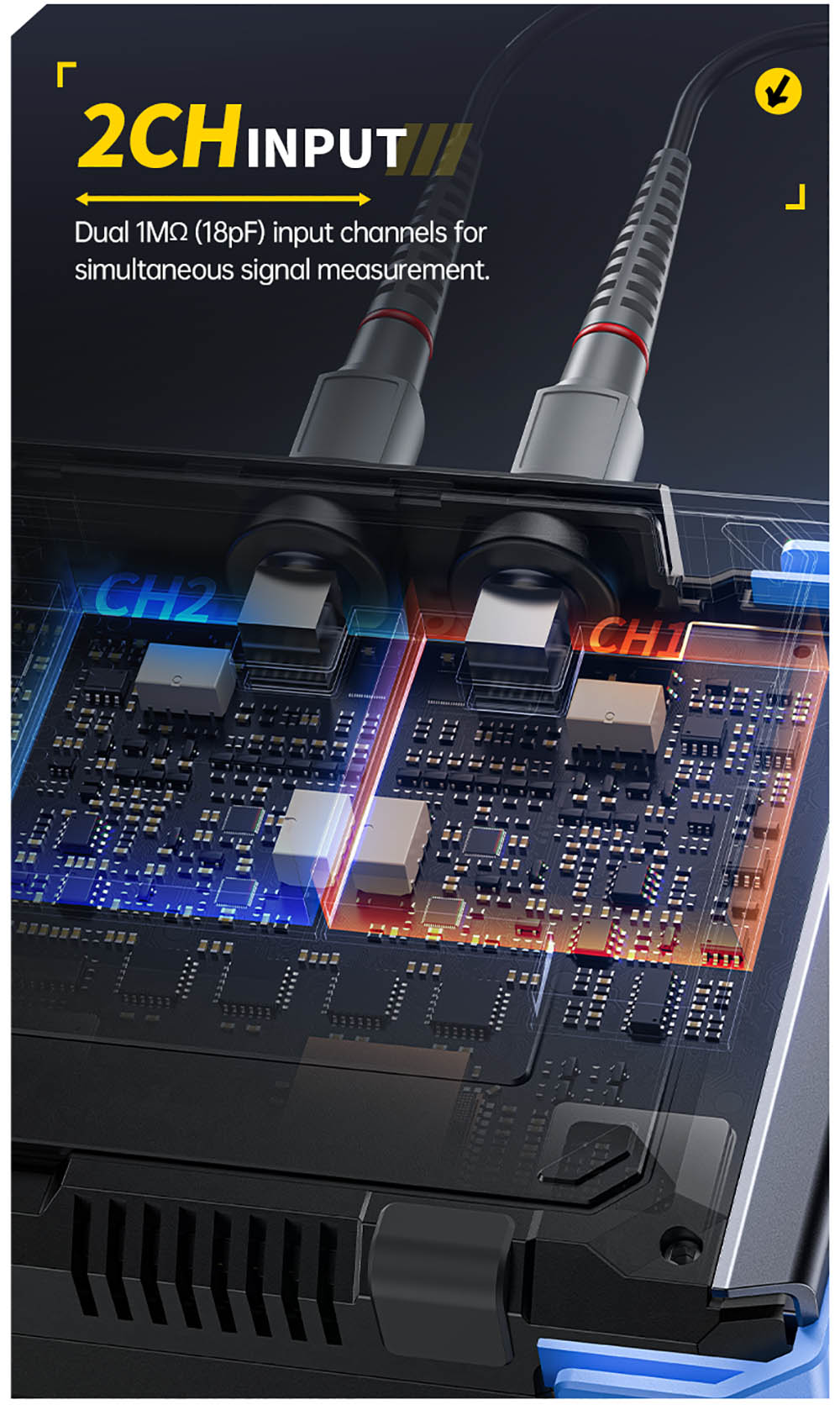

Analog Channels: 2
Analog bandwidth: 350MHz
Rise time: 1nS
Max sampling rate: 1GSPS
Memory depth: 60Kpts
Input impedance: 1MΩ / 14PF
Time base range: 5nS ~ 50S

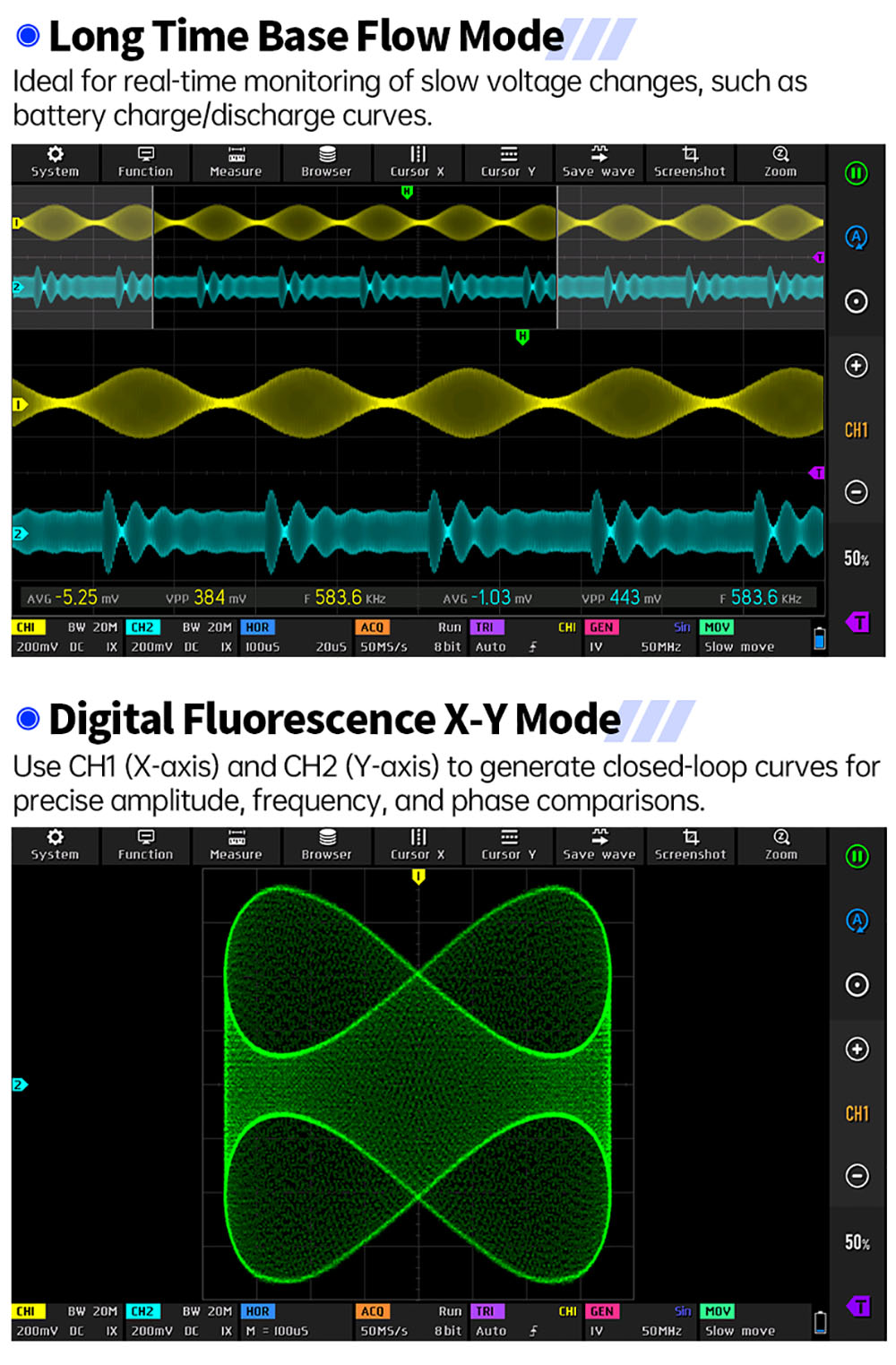

Roll time base: 50mS ~ 50S

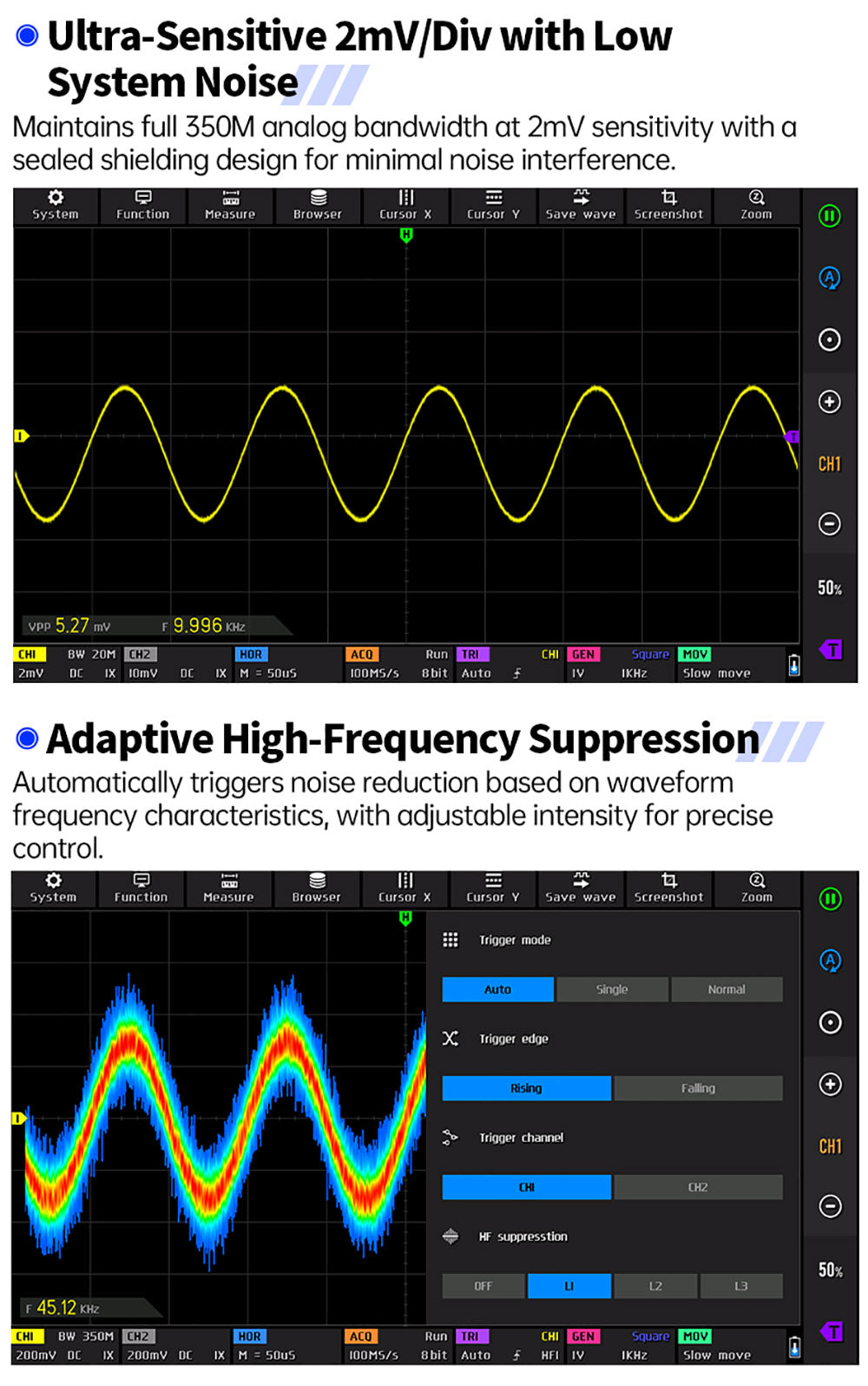

Vertical sensitivity: 2mV ~ 20V(IX)
Vertical range: 16mV ~ 160V(IX)
DC accuracy: ±2%
Time accuracy: ±0.01%
Input coupling: DC / AC
Probe attenuation: 1X / 10X / 100X

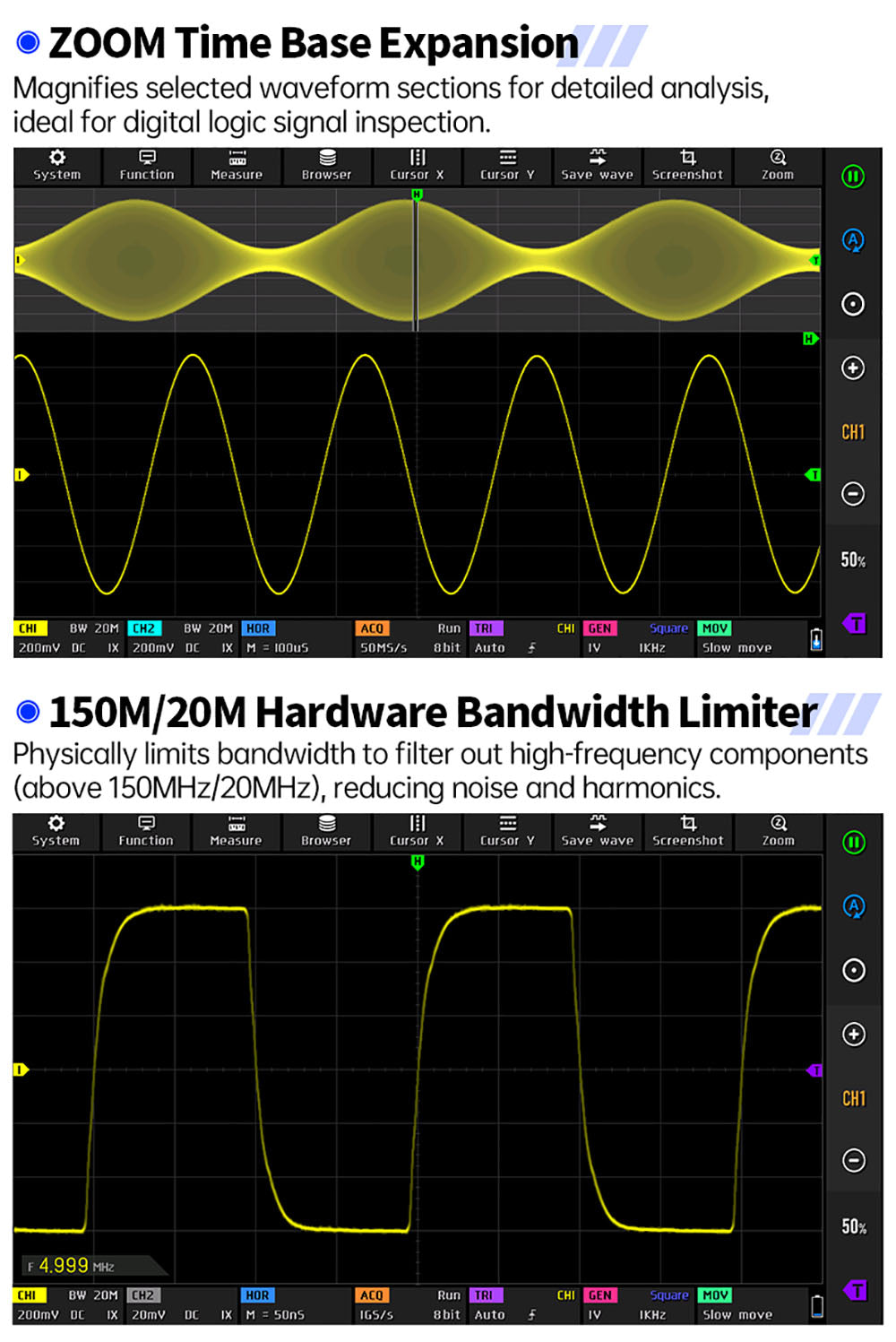

Hardware bandwidth limit: 150M / 20M

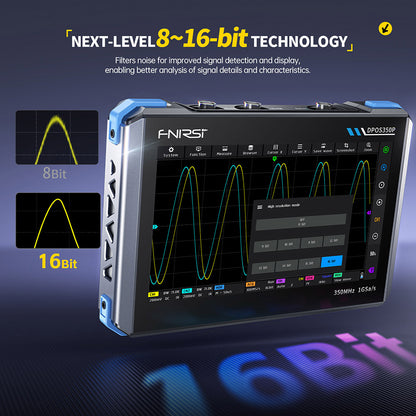

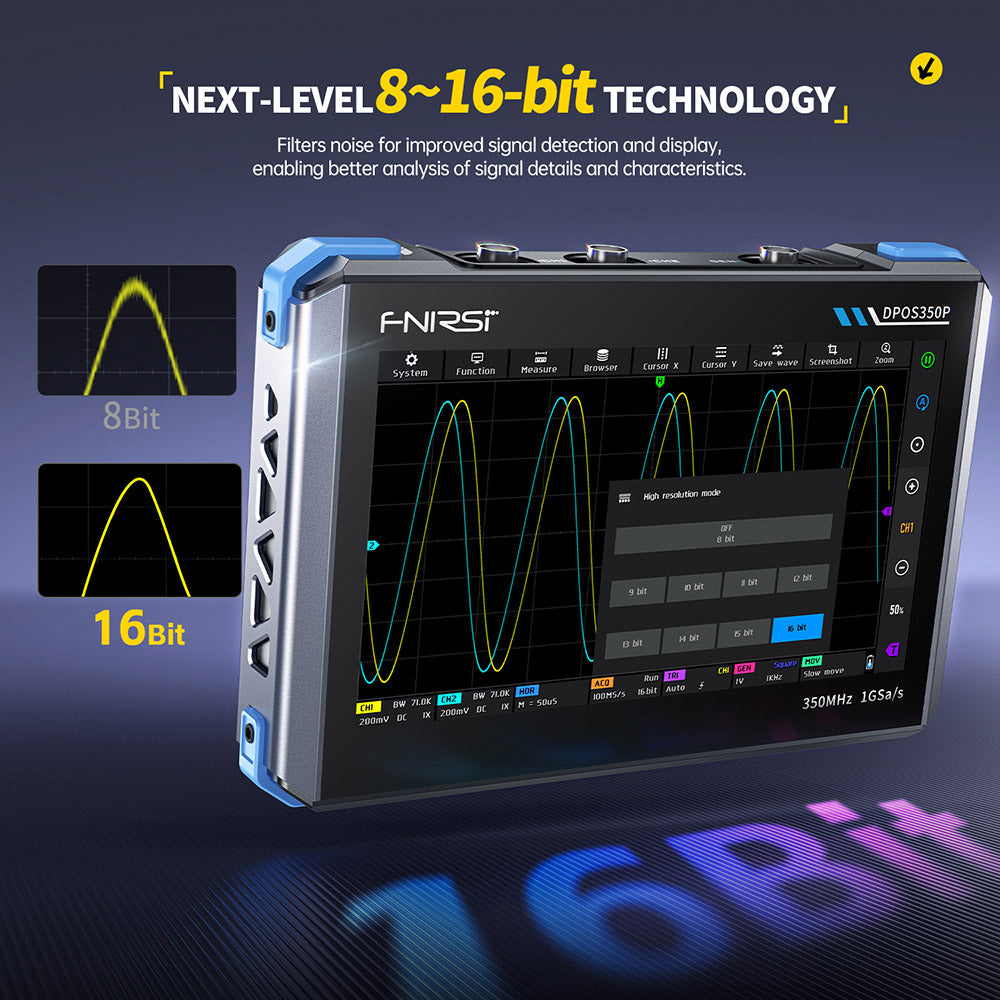

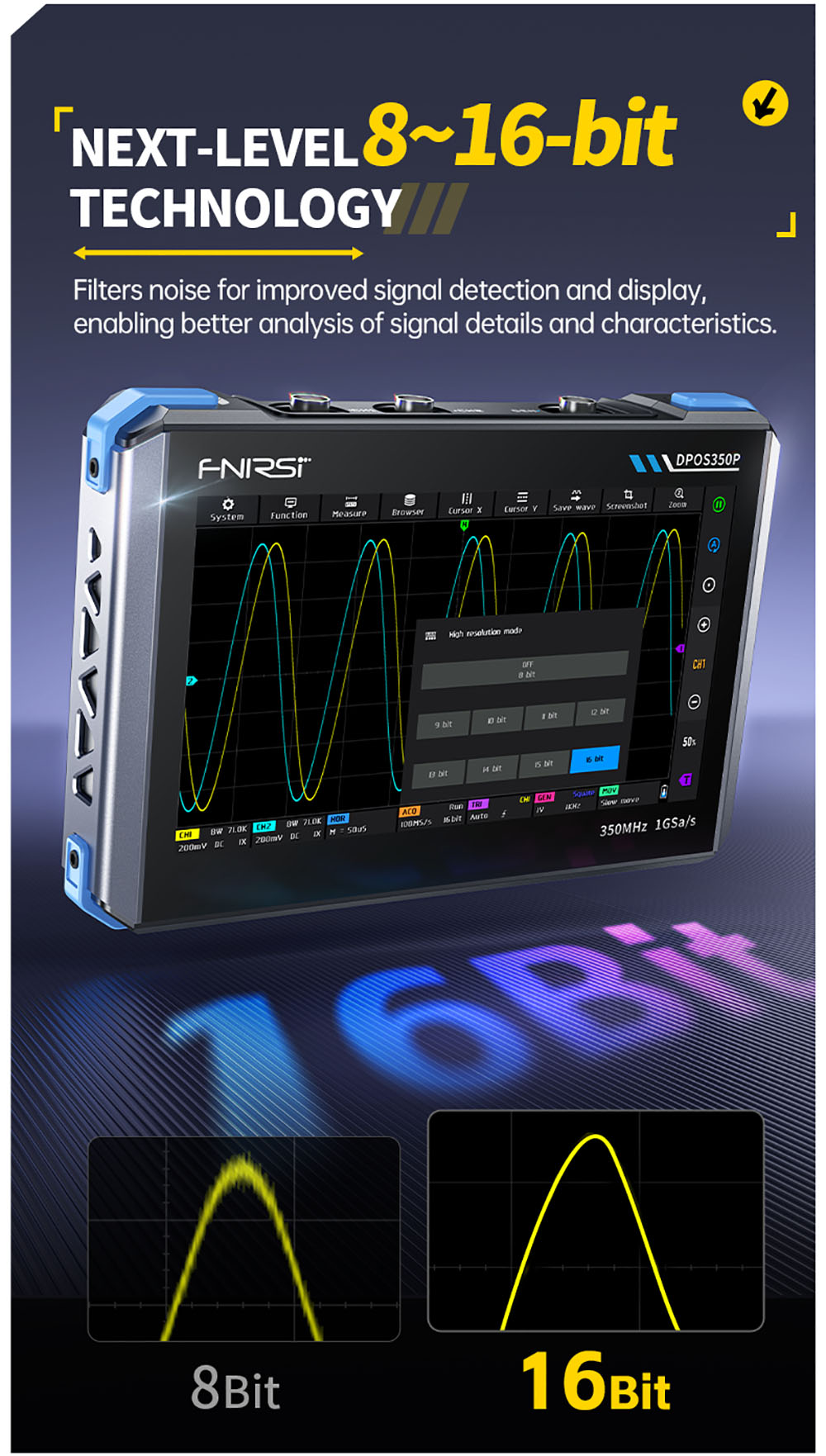

High resolution mode: 8bit ~ 16bit
Parameter measurements: 12 types

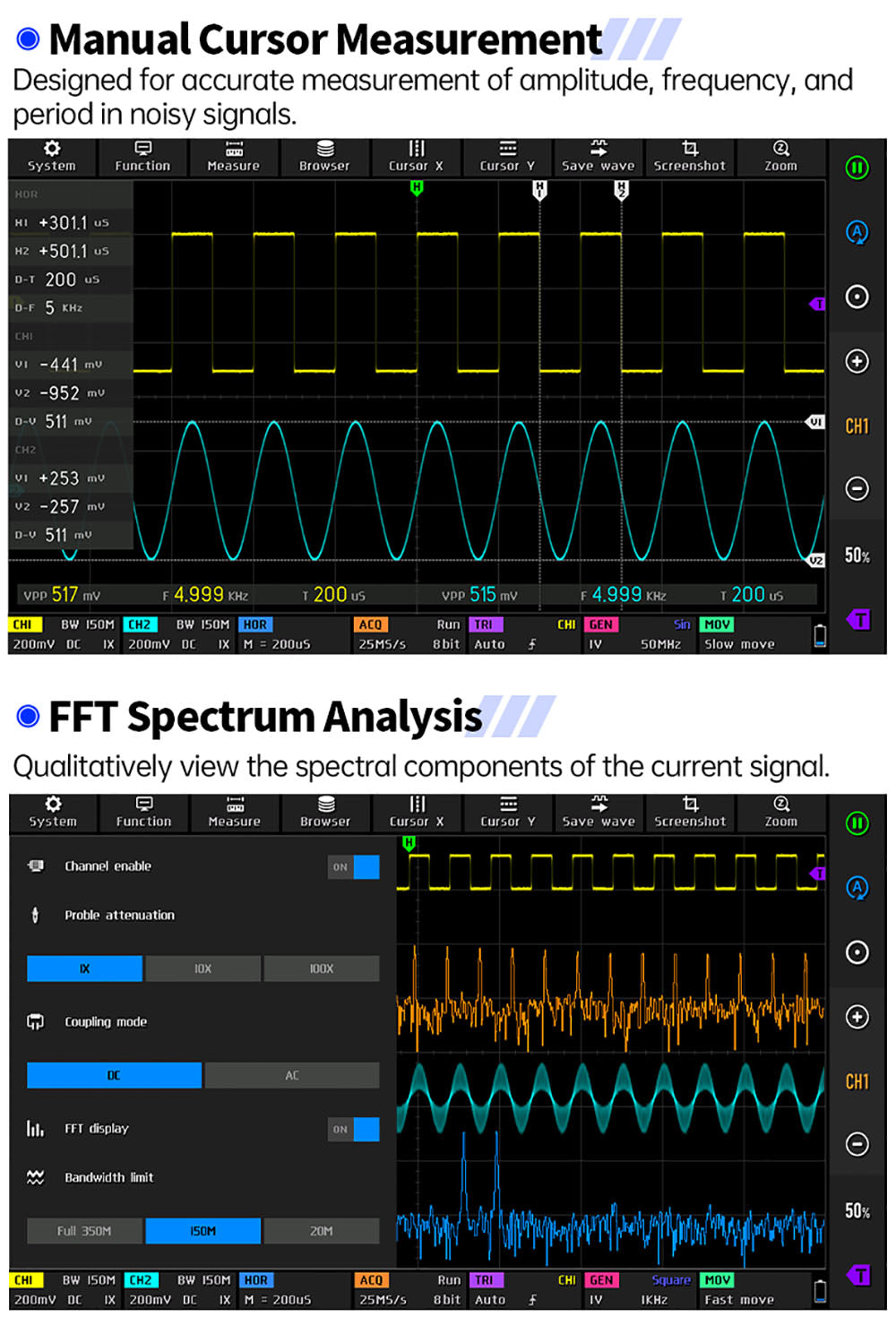

Cursor measurement: time, period, frequency, level, voltage
Trigger detection: digital trigger
Trigger channel: CH1 / CH2
Trigger mode: Auto / Single / Normal
Trigger edge: rising edge / falling edge
Trigger suppression: L1 ~ L3
Trigger level: manual/automatic 10% ~ 90%
Screenshot storage: 90 pictures
Waveform storage: 500 groups
Background grid: display/hide
Waveform movement: coarse adjustment / fine adjustment

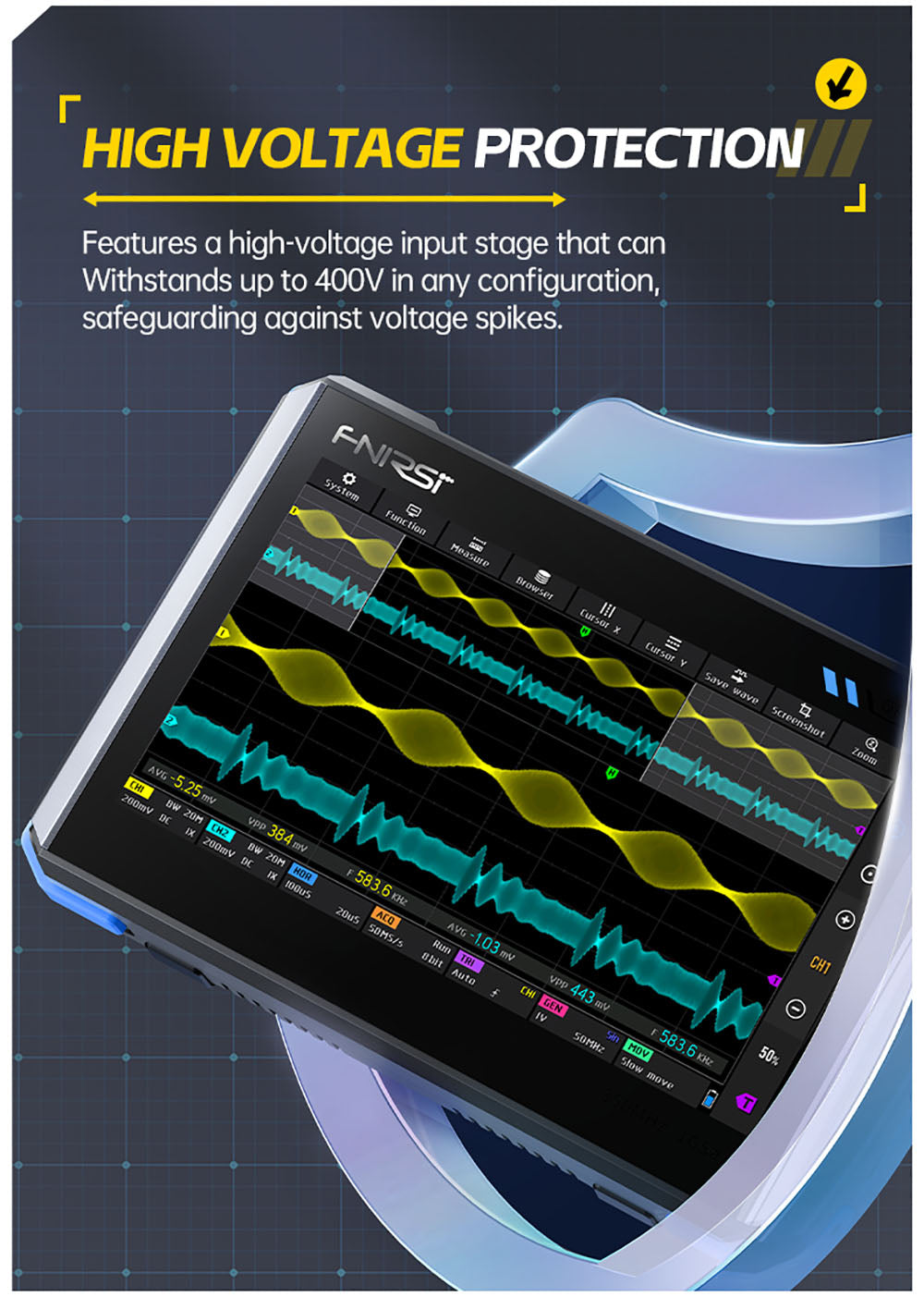

Overvoltage protection: withstand voltage 400V
Waveform brightness: adjustable
Simple FFT display: support
Digital fluorescence: support
Color temperature display: support
X-Y mode: support
ZOOM time base: support
One-key automatic adjustment: support
One-key return to zero: support
Data browser: support
Signal Generator Parameters:
Waveform types: 14 standard functions + captured waveform
Frequency: 0 ~ 50MHz(sine wave only, other waveforms up to 10M/5M/3M)
Amplitude: 0 ~ 5VPP
Offset: -2.5V ~ +2.5V
Duty cycle: 0.1% ~ 99.9%
Frequency resolution: 1Hz
Amplitude resolution: 1mV
Offset resolution: 1mV
Duty cycle resolution: 0.1%
Customizable captured waveform: 500 groups

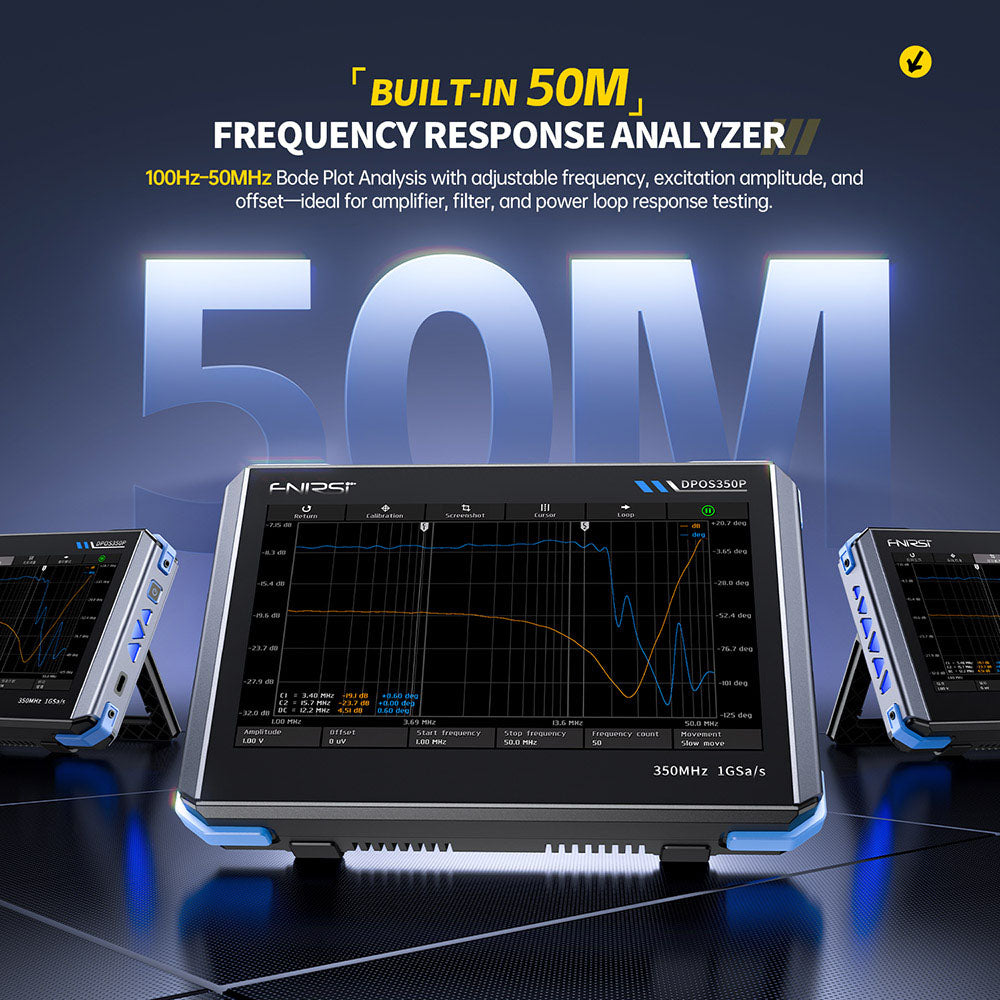

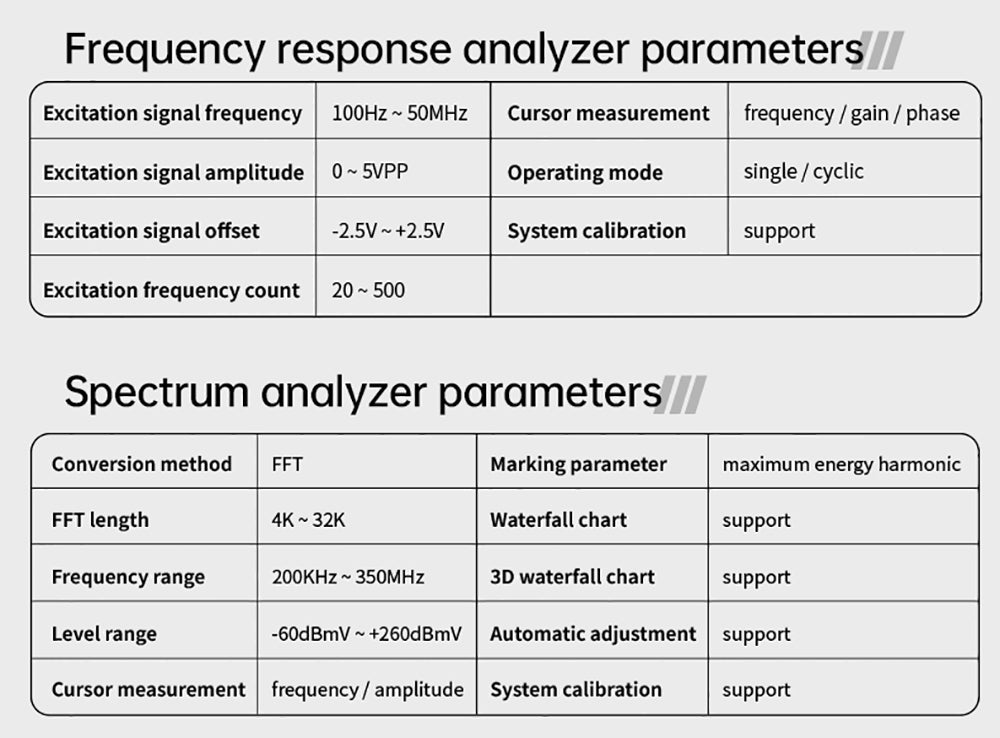

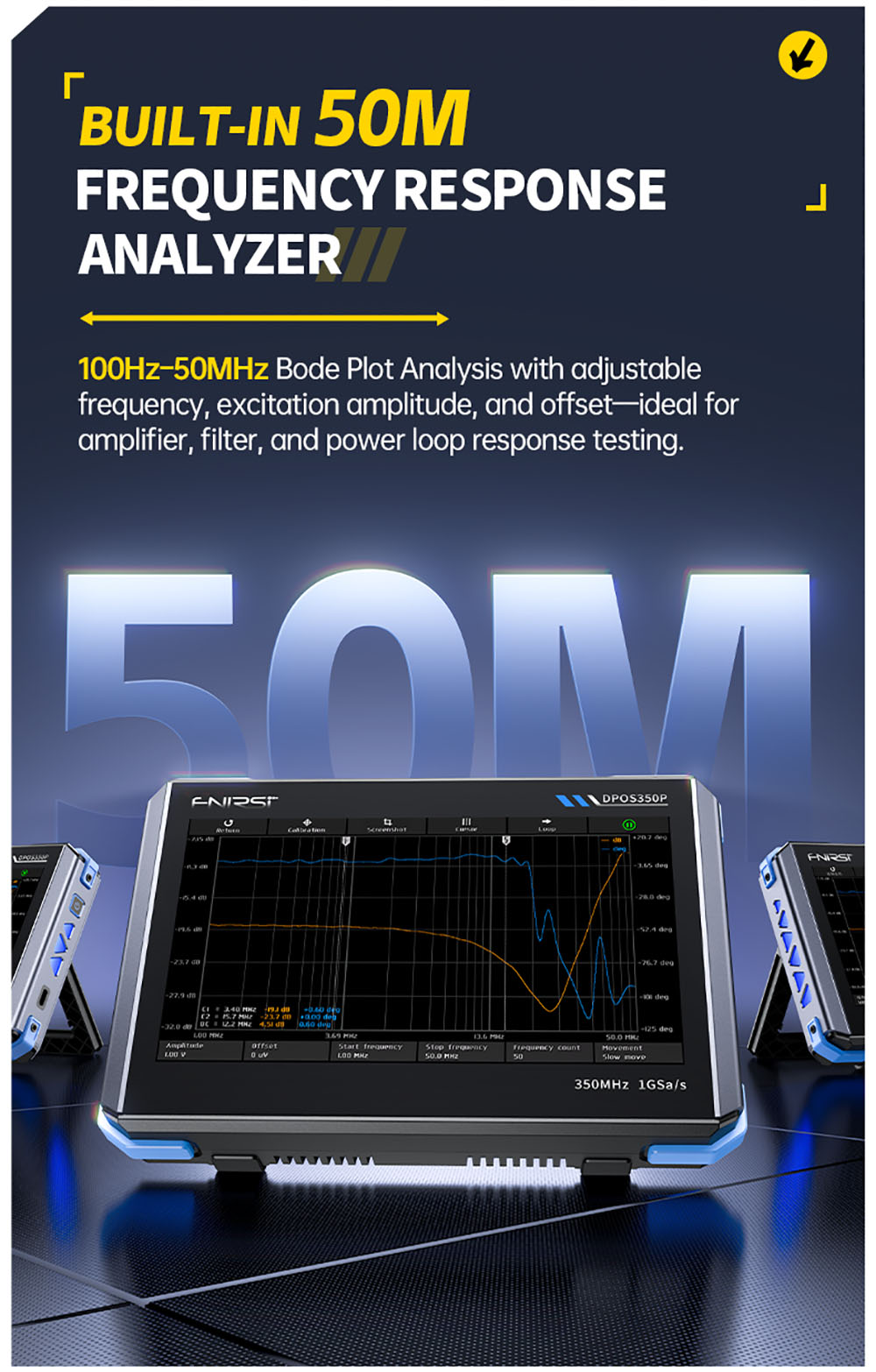

Frequency Response Analyzer:
Excitation signal frequency: 100Hz ~ 50MHz
Excitation signal amplitude: 0 ~ 5VPP
Excitation signal offset: -2.5V ~ +2.5V
Excitation frequency count: 20 ~ 500
Cursor measurement: frequency / gain / phase
Operating mode: single / cyclic
System calibration: support
Spectrum Analyzer Part:
Conversion method: FFT
FFT length: 4K ~ 32K
Frequency range: 200KHz ~ 350MHz
Level range: -60dBmV ~ +260dBmV
Cursor measurement: frequency / amplitude
Marking parameter: maximum energy harmonic
Waterfall chart: support
3D waterfall chart: support
Automatic adjustment: support
System calibration: support
Weight & Size
Product Weight	0.755kg
Package Weight	1.259kg
Package Size(L x W x H)	23.5x10.3x10.3cm

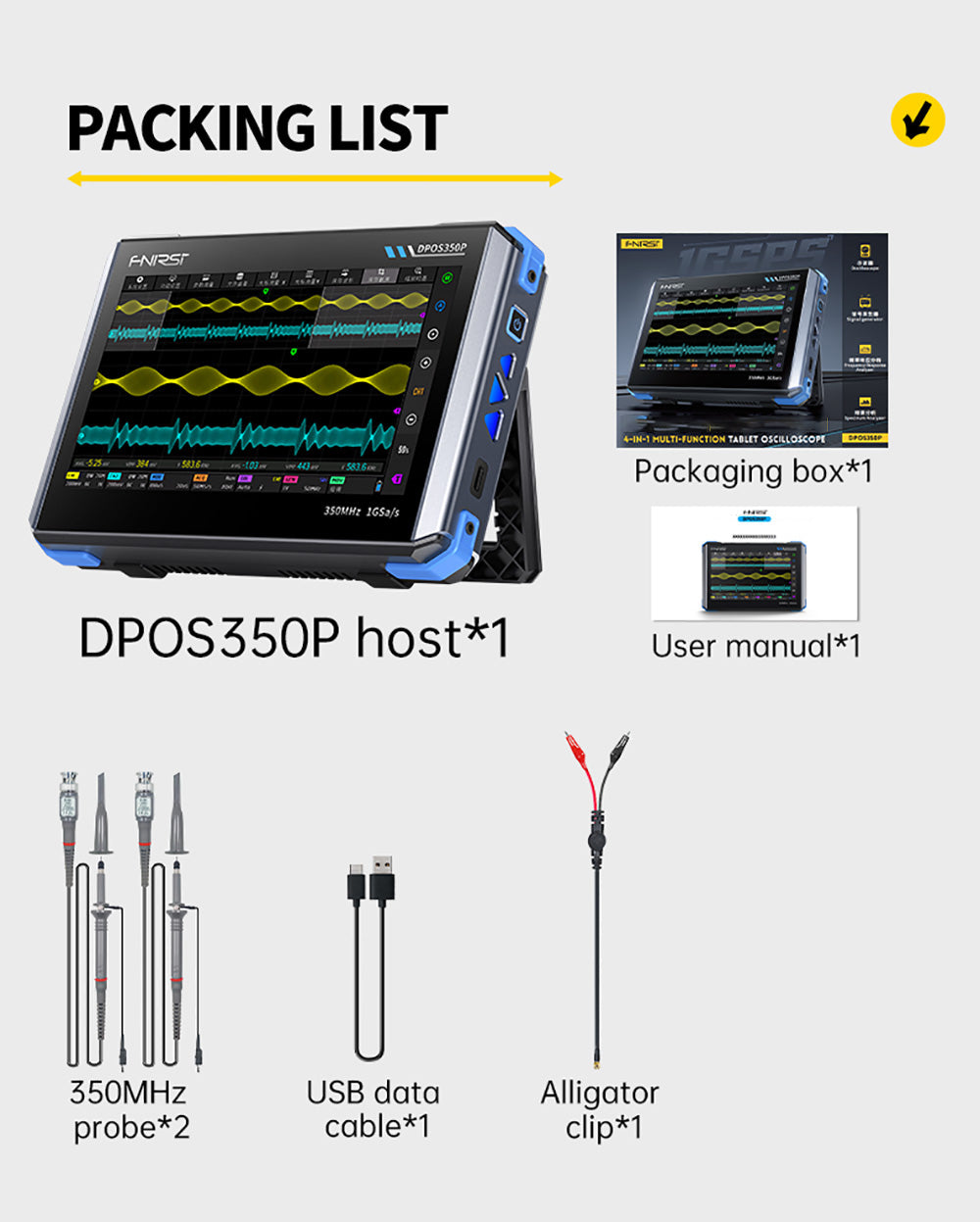

Package Contents
1 x Tablet Oscilloscope
2 x 350MHz Probe
1 x USB Data Cable
1 x Alligator Clip
1 x QC18W Fast Charger
1 x User Manual
