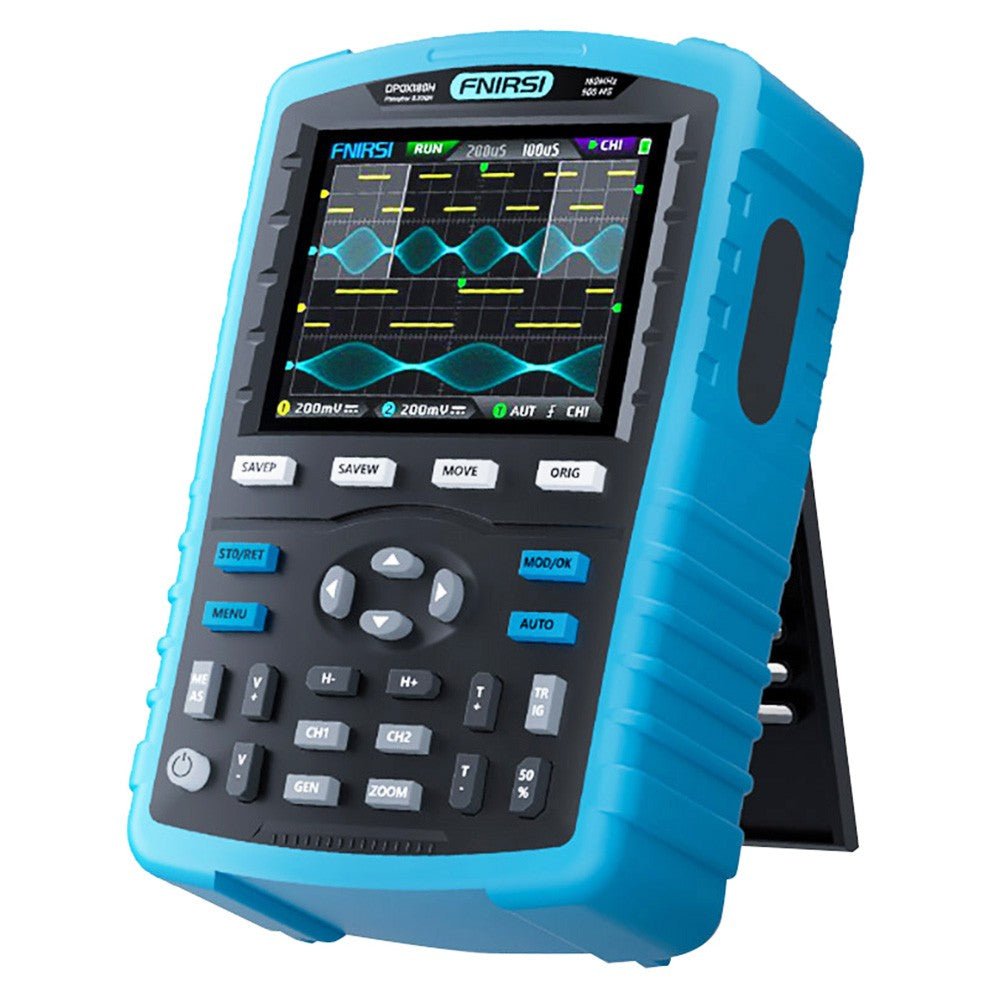

Osciloscopio digital FNIRSI DPOX180H

Características destacadas del FNIRSI DPOX180H

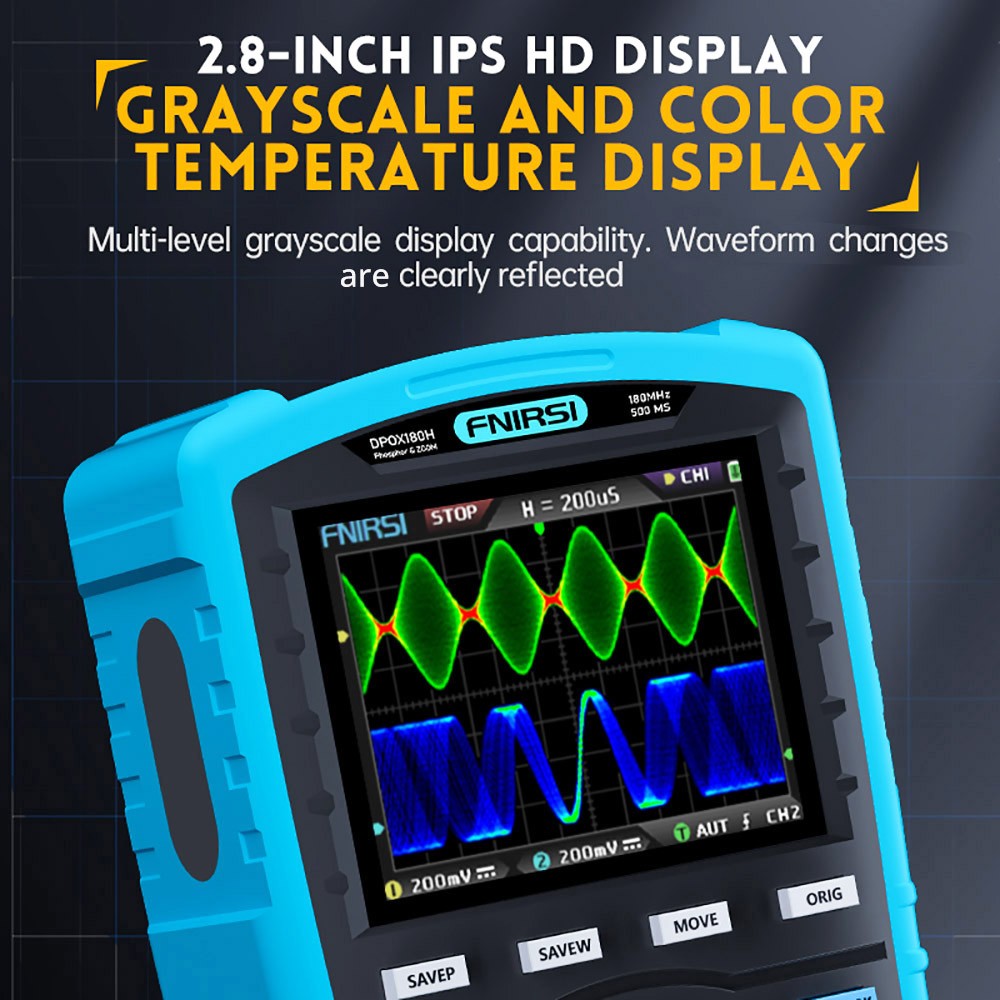

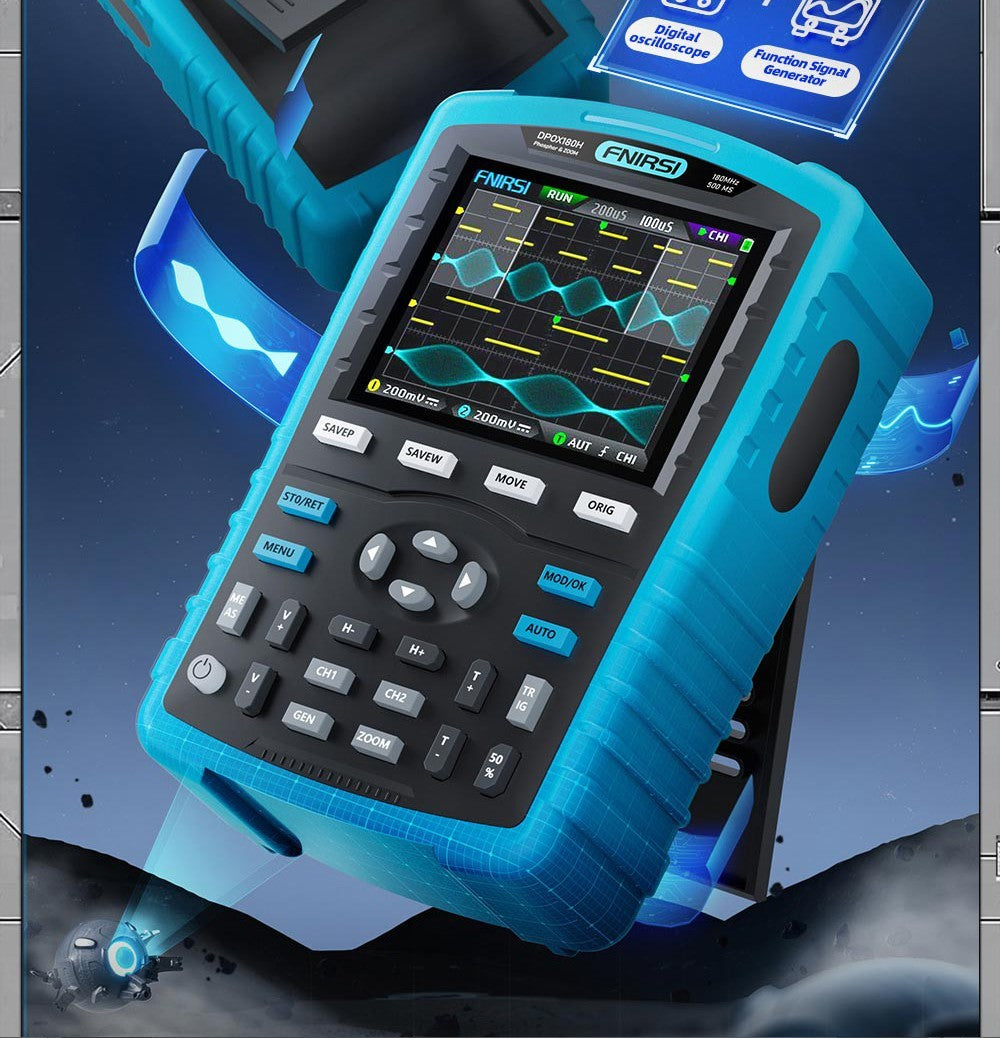

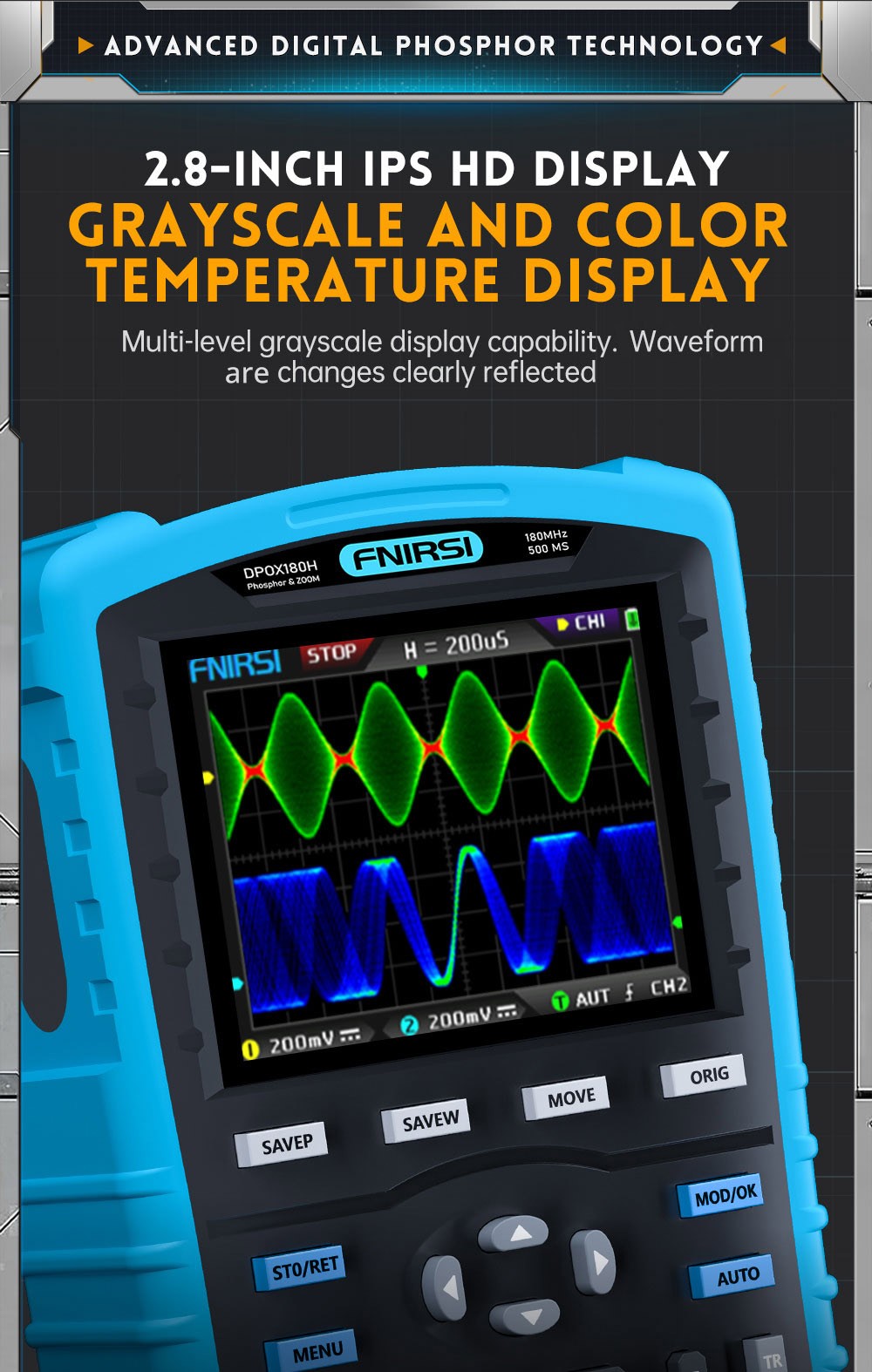

El DPOX180H es un osciloscopio de fósforo digital de 2 canales portátil y rentable con función de generador de señales. El osciloscopio tiene una frecuencia de muestreo en tiempo real de 500 MSPS y un ancho de banda analógico de 180 MHz. En cuanto a la pantalla, utiliza una pantalla LCD IPS de visión completa de 2,8 pulgadas de alto contraste y tecnología fluorescente digital. El efecto de visualización de la forma de onda es bueno, y las combinaciones de colores son en escala de grises y temperatura de color.

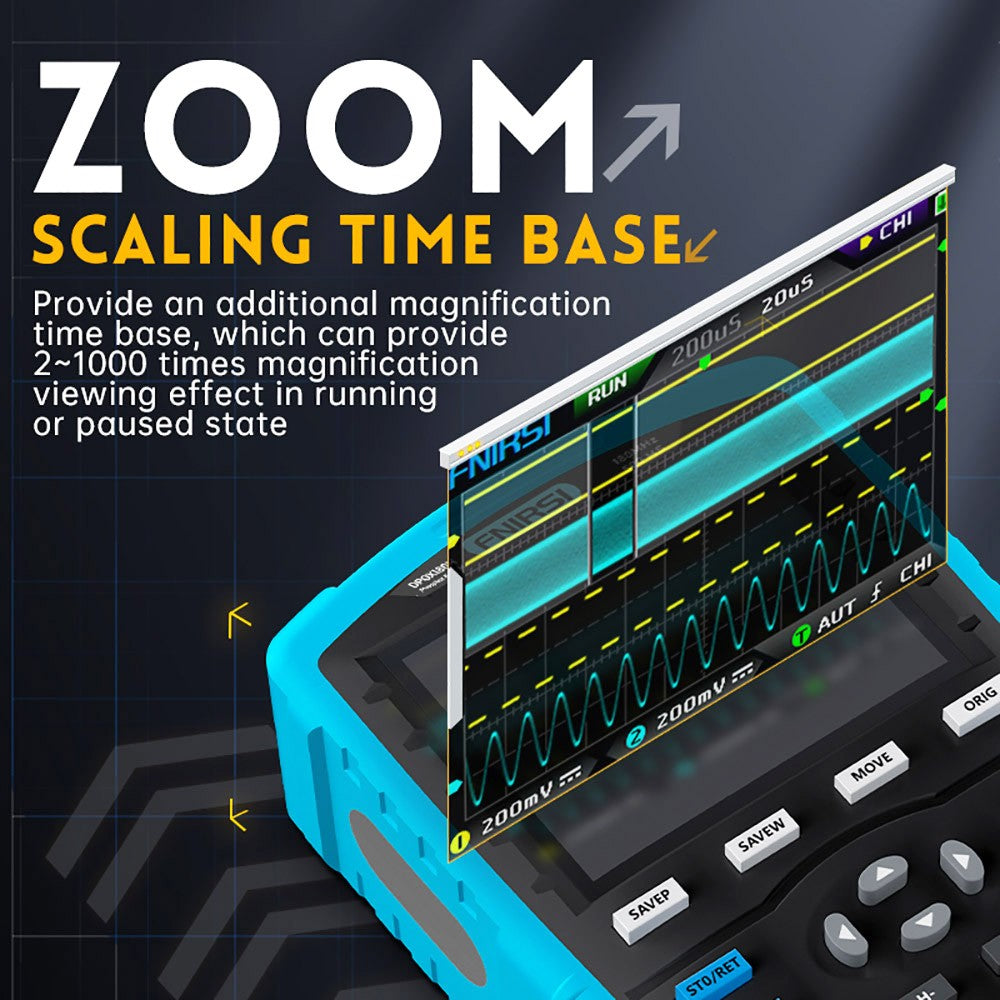

50000 muestras/s, base de tiempo con zoom escalable

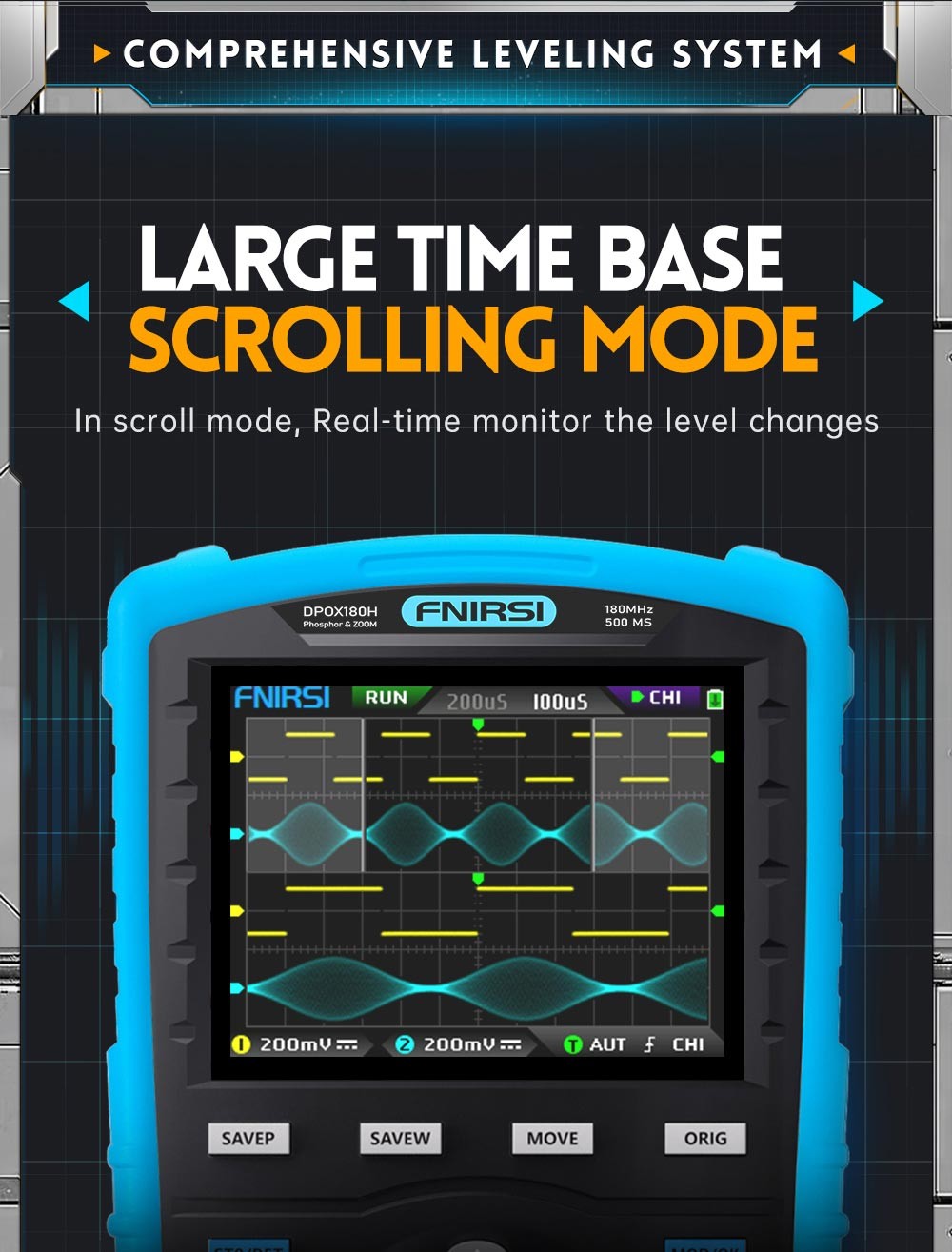

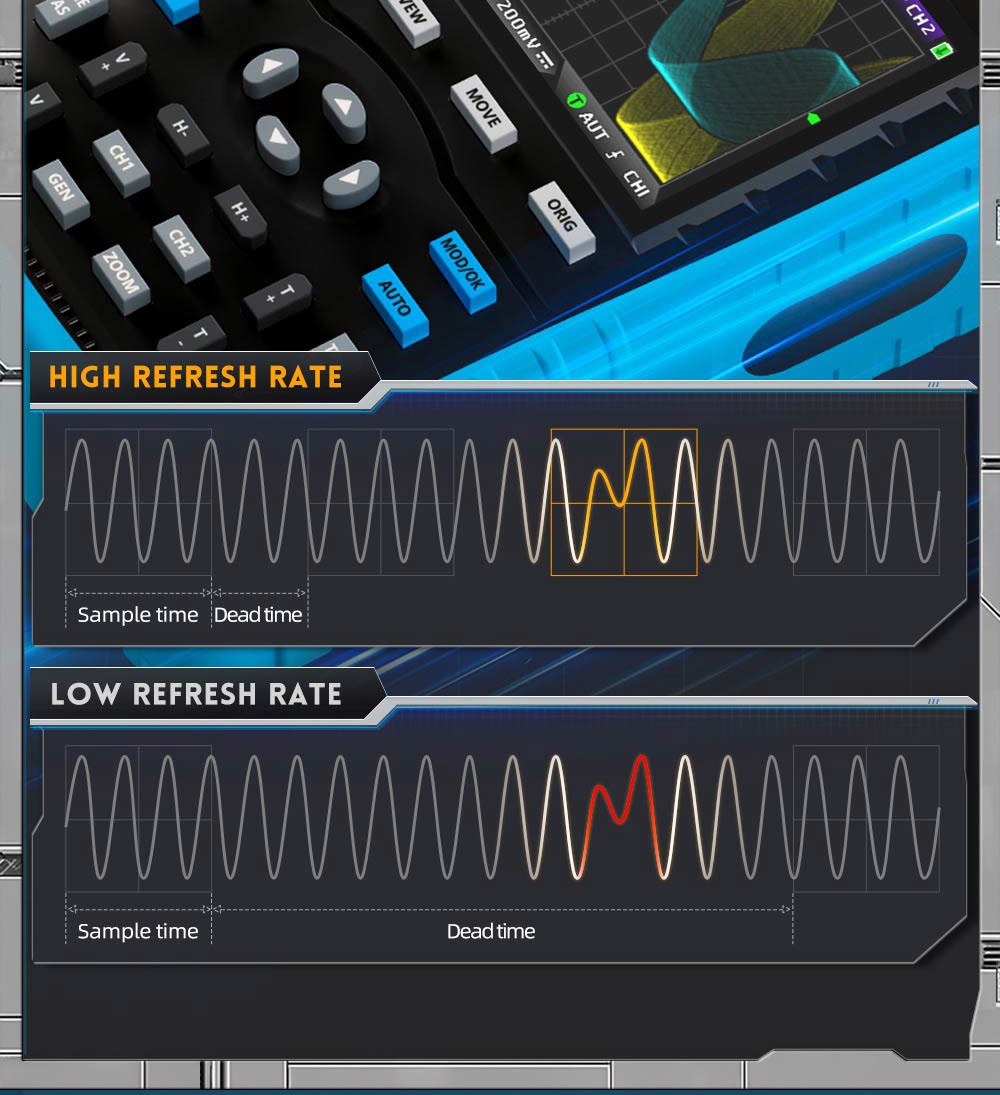

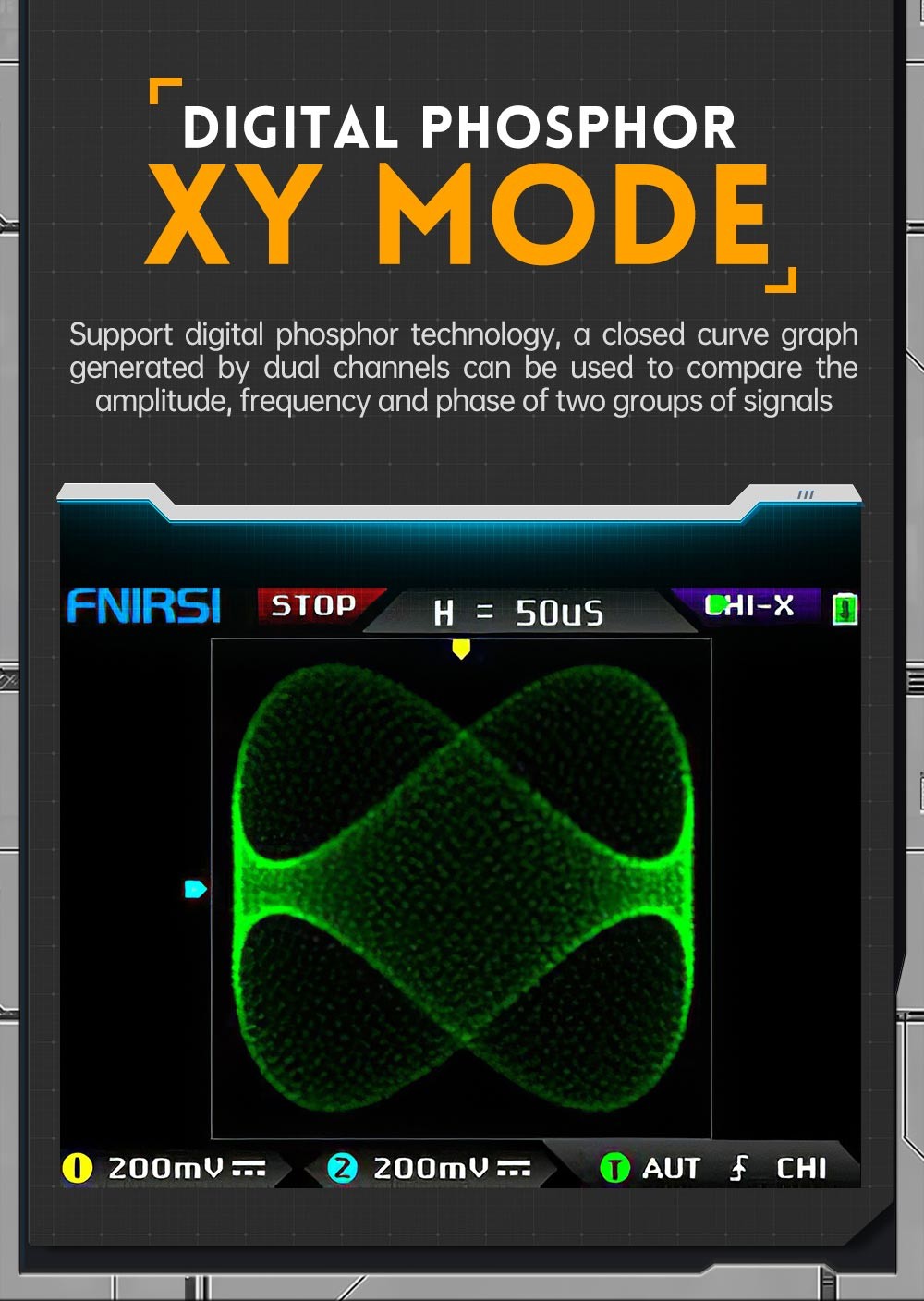

Con una frecuencia de actualización de forma de onda de hasta 50000 wfm/s, resulta más fácil visualizar señales anormales con baja probabilidad. El sistema de base de tiempo incluye una base de tiempo ZOOM para facilitar el análisis de señales de protocolo digital. Dispone de tres modos de base de tiempo: YT, XY y desplazamiento. Con una sensibilidad vertical tan baja como 5 mV, puede medir mejor señales pequeñas de 5 mVPP.

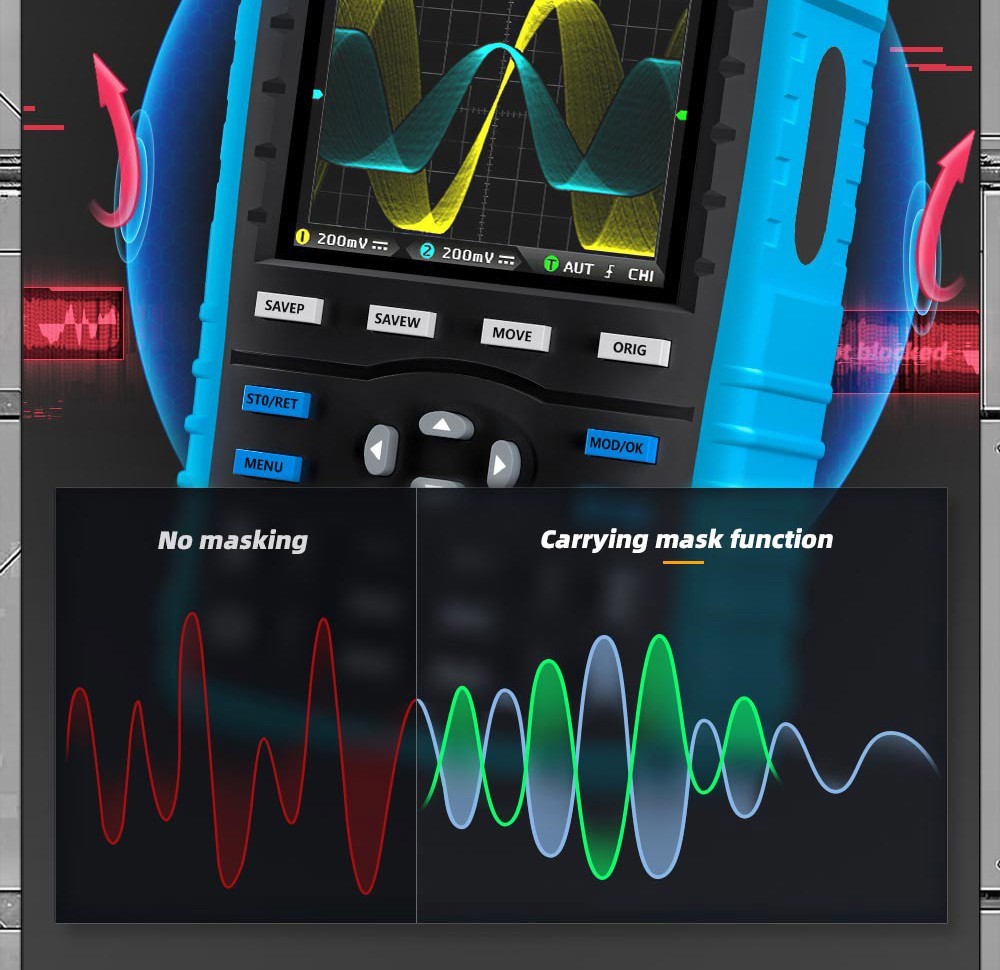

Supresión de disparador adaptable y ajustable.

Relación señal/ruido ultra alta, medidas de apantallamiento totalmente selladas, diseño de retroalimentación de circuito estable, que hacen que la forma de onda sea limpia y clara. El límite de ancho de banda automático ajustable original y la supresión de activación adaptable ajustable son adecuados para analizar y medir señales con ruido relativamente grande.

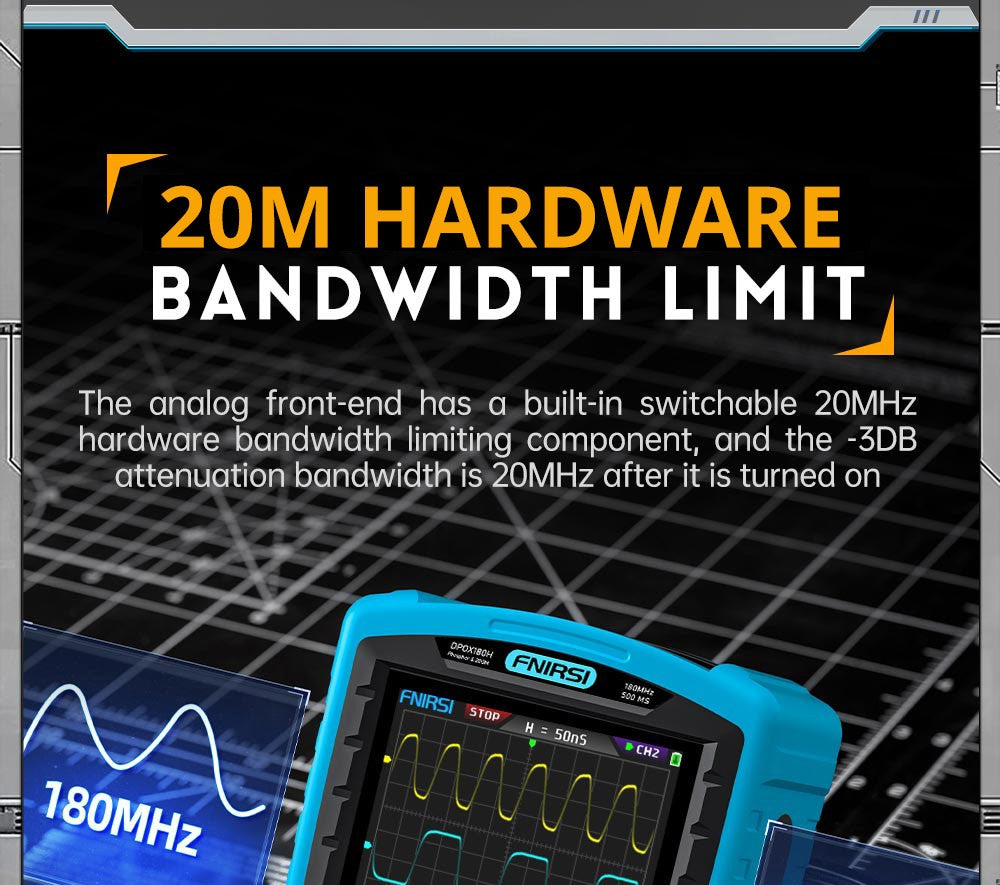

Límite de ancho de banda de hardware de 20M

Puede filtrar el ruido por encima de 20 MHz. El disparador adopta tecnología de disparo digital de alta precisión. Tiene tres modos de disparo: automático/único/normal. Además, tiene una gran capacidad para capturar señales periódicas, señales de ráfaga y señales de protocolo.

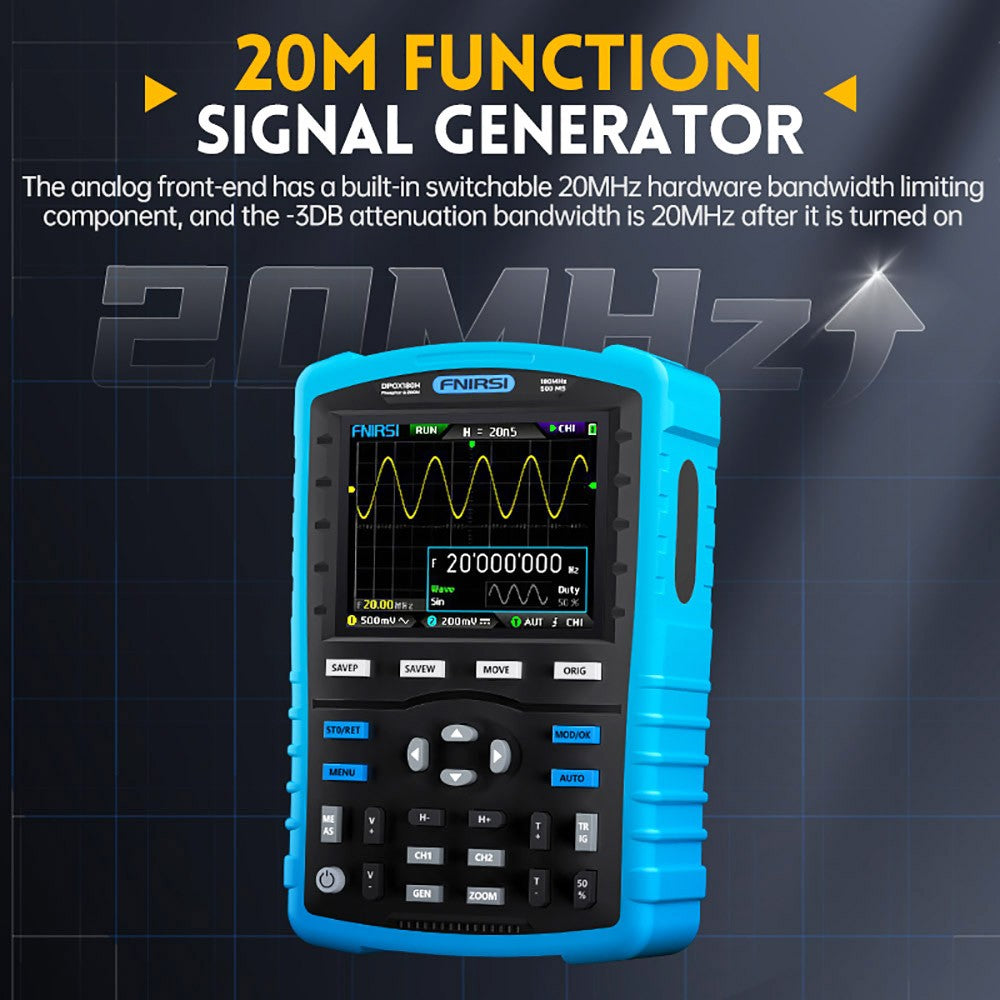

Generador de Señales DDS

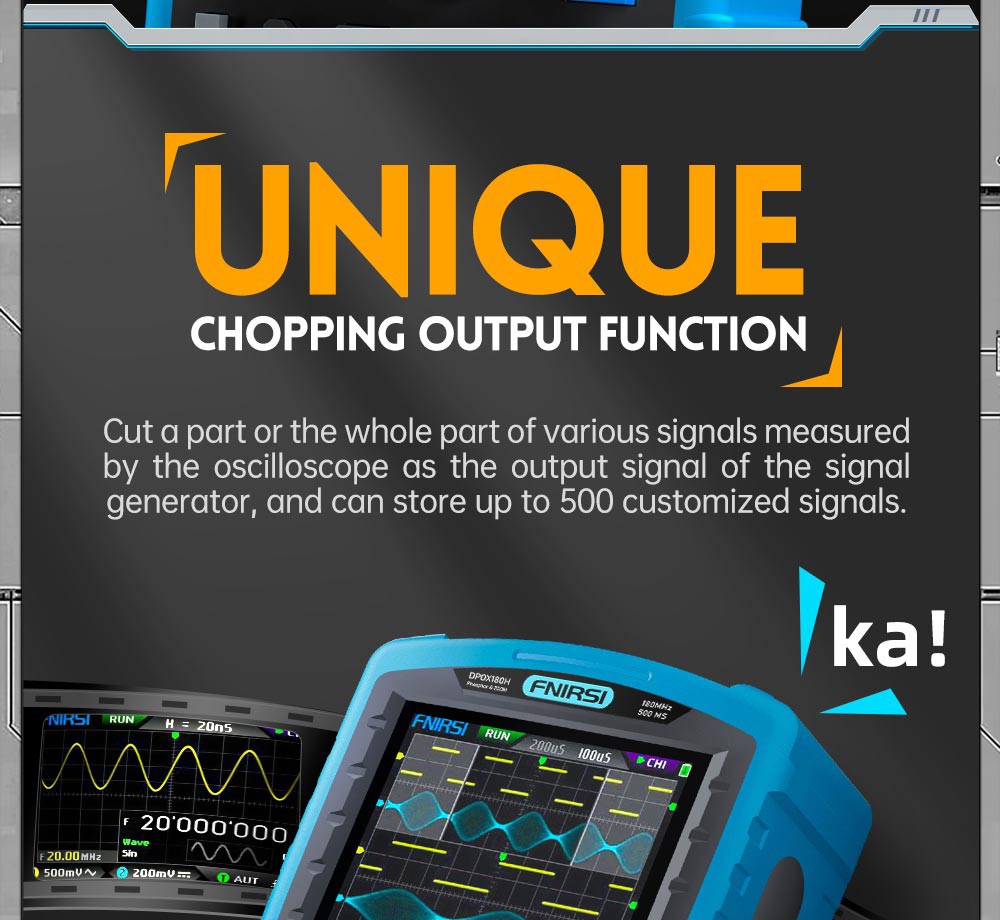

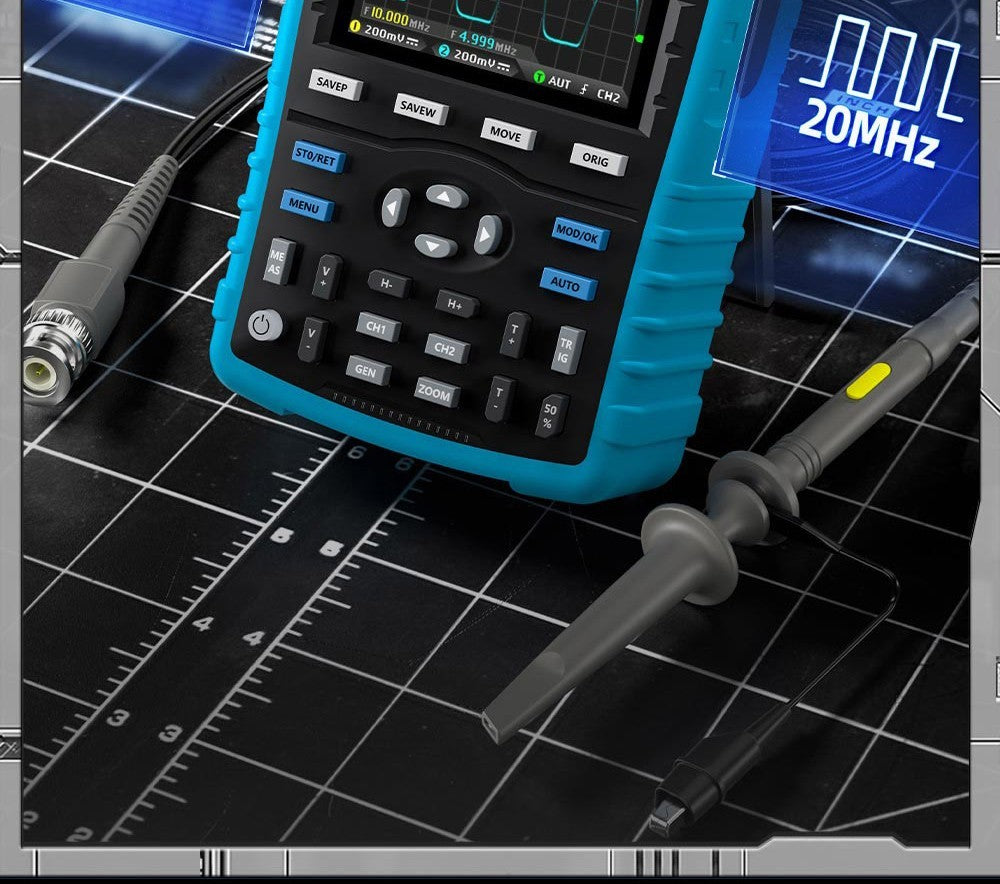

El generador de señales DDS tiene 14 tipos de formas de onda de señal de función y una forma de onda de corte personalizada gratuita. La frecuencia de la onda sinusoidal puede alcanzar hasta 20 MHz, y las otras formas de onda pueden alcanzar hasta 10 MHz. La función de salida de corte original puede almacenar hasta 500 señales personalizadas.

Guarda formas de onda y capturas de pantalla con una sola tecla.

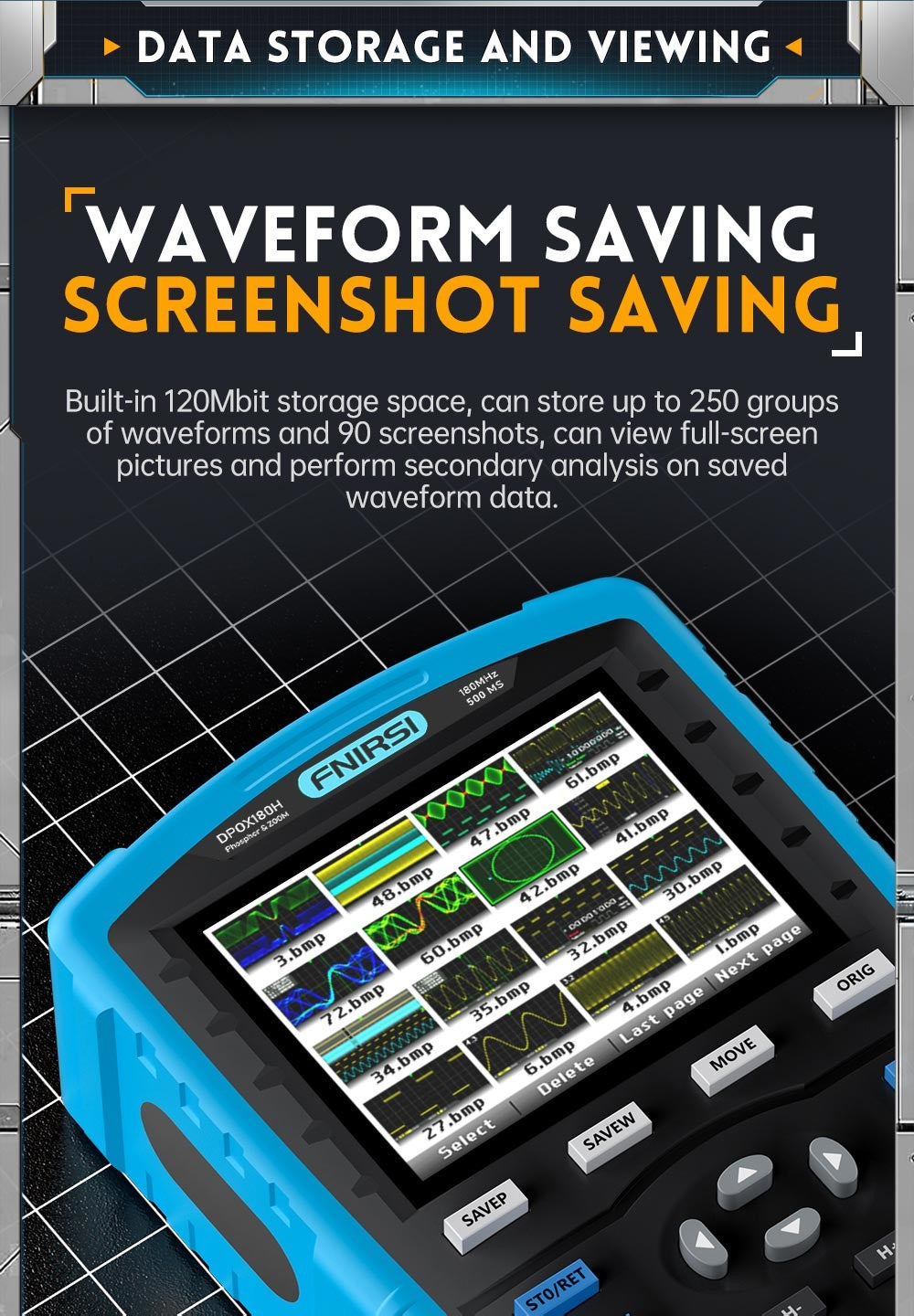

Se pueden almacenar hasta 250 conjuntos de datos de forma de onda o 90 imágenes, y se pueden almacenar 500 datos de onda interceptados al mismo tiempo. El navegador de datos puede examinar y visualizar los datos de forma de onda e imágenes guardados actualmente, y los datos de forma de onda admiten operaciones como zoom y desplazamiento.

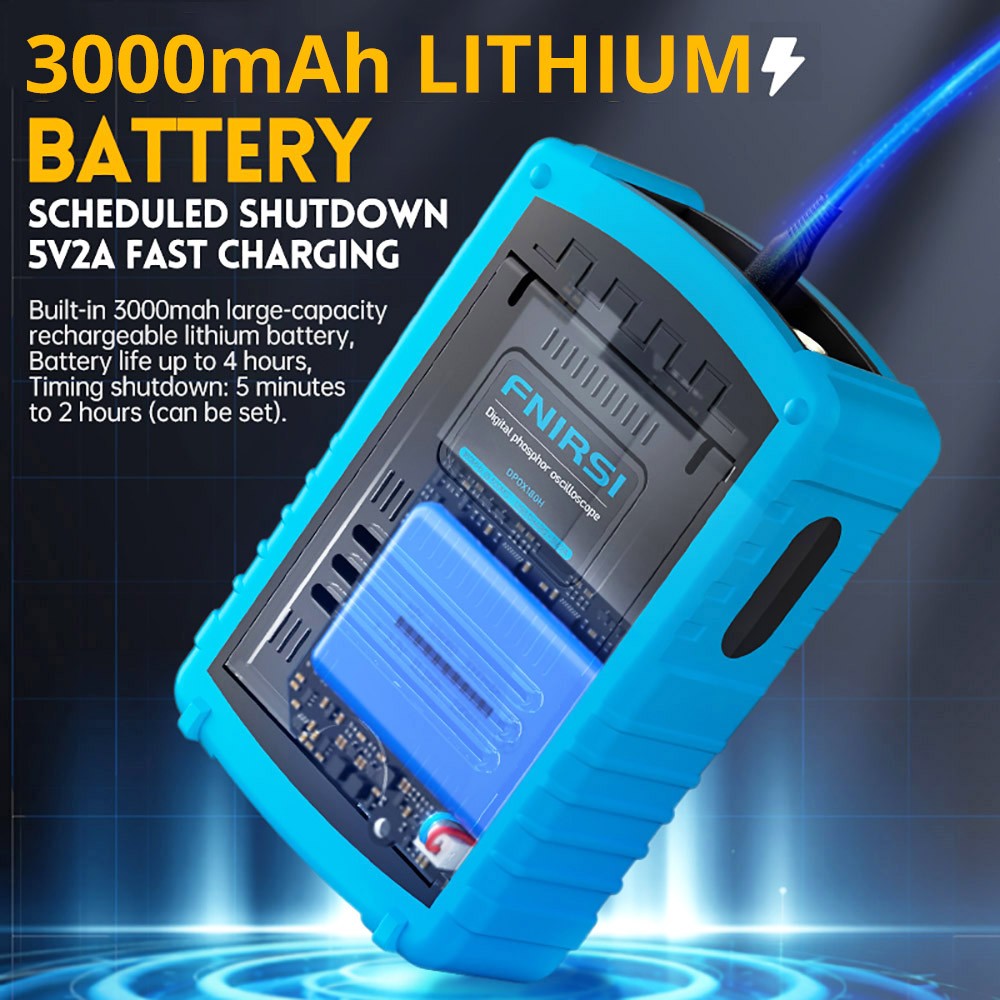

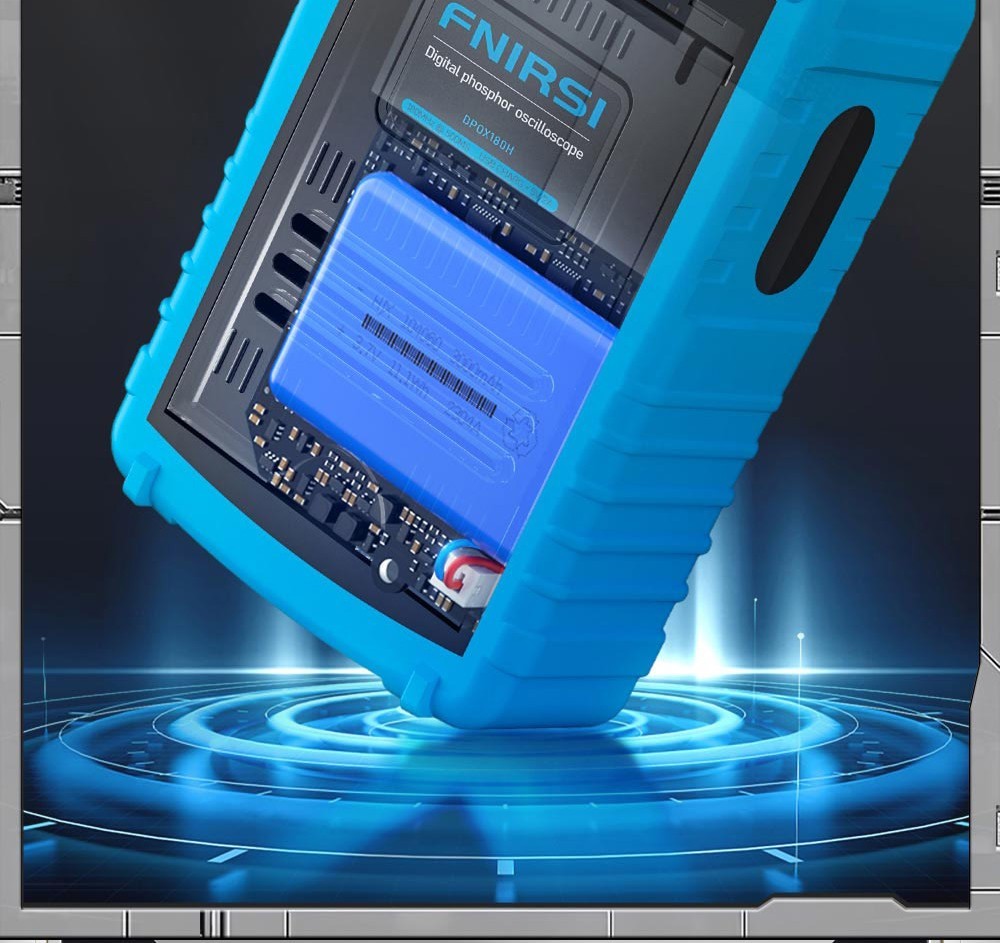

Protección segura, carga rápida.

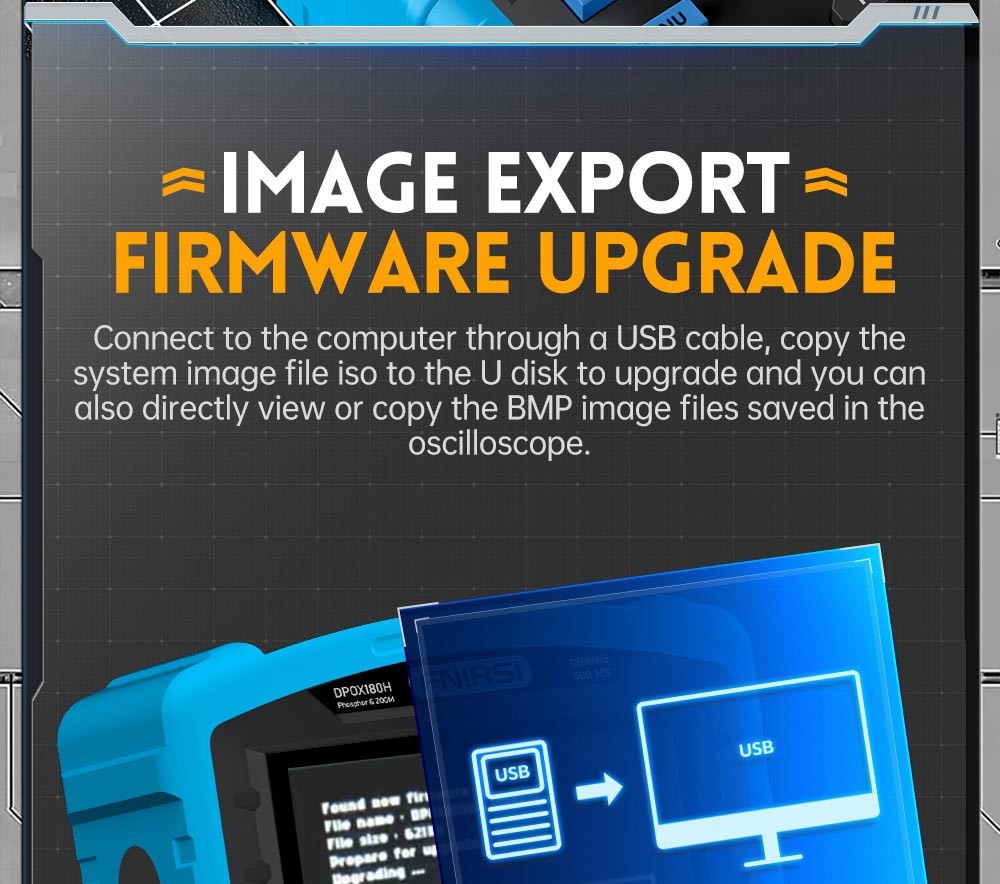

Con protección anti-quemaduras de alto voltaje, todos los engranajes pueden soportar alto voltaje hasta 400V. Exportación de datos USB, puede conectarse a una computadora para copiar archivos de imagen y copiar archivos del sistema al osciloscopio para actualizaciones del sistema. Carga rápida de 5V2A y 1 hora puede cargar hasta el 80%.

General
Brand	FNIRSI
Type	Digital Oscilloscope
Model	DPOX180H
Color	Blue
Specification
Number of Channels	2
Analog Bandwidth	180MHz
Maximum Sampling Rate	500MSPS
Input Coupling	DC/AC
Rise Time	2.5ns
Storage Depth	120Kpts
Input Impedance	1MQ-18PF
Vertical Sensitivity	5mV-10V (1X)
Time Base Range	5nS-50S
DC Accuracy	±2%
Time Accuracy	＋0.01%
Trigger Detection	digital trigger
Trigger Mode	auto/single/normal
Trigger Edge	rising/falling
Measurement Range	40mV-80V (1X)
Screenshot Storage	90
Capture Signal	500
Roll Mode	Supported
X-Y Mode	Supported

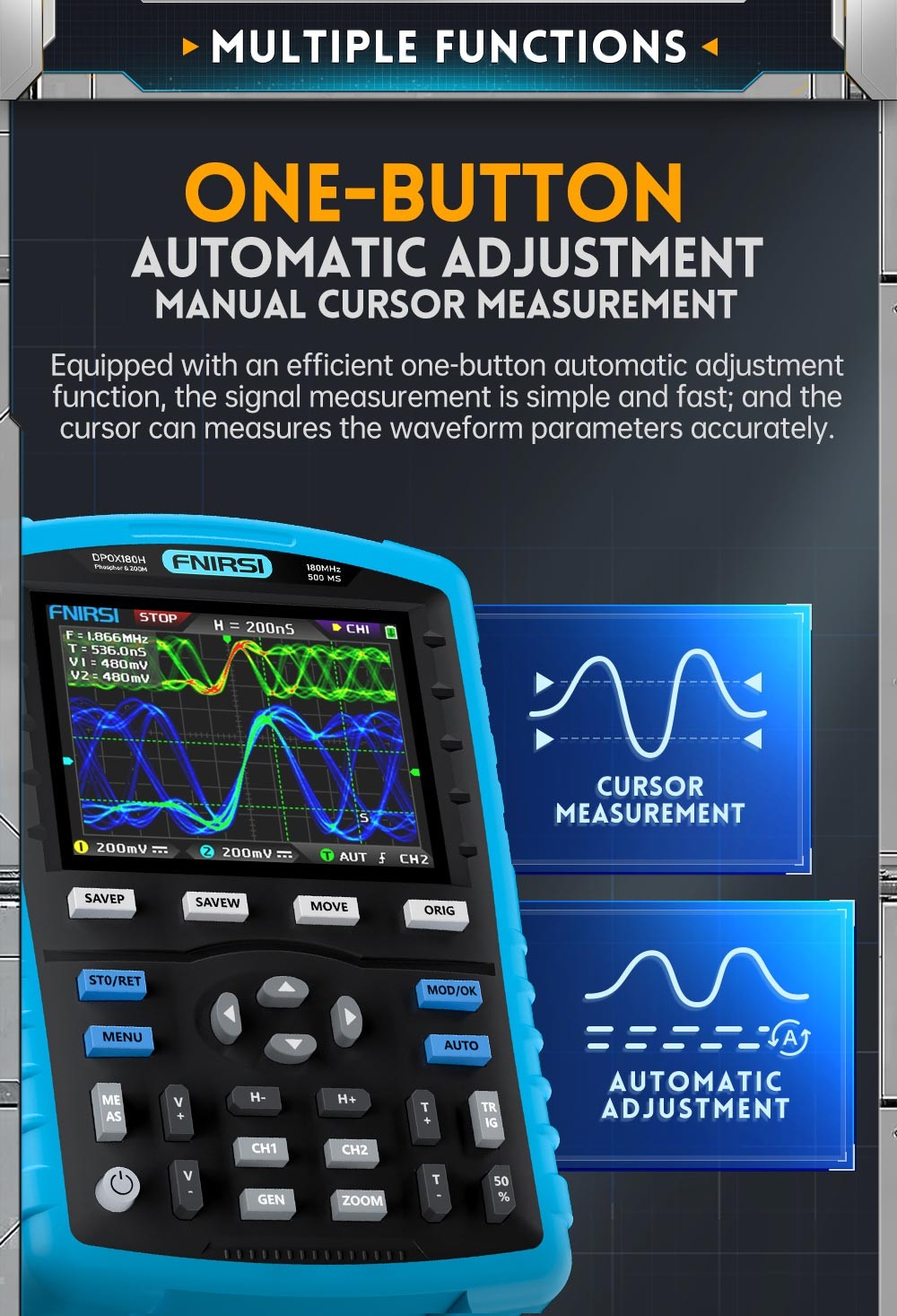

Auto-Adjustment	Supported
Waveform Manager	Supported
High-Voltage Burnout Protection	Supported
Screen Size	2.8 inches
Screen Resolution	320x240
Display Technology	IPS full view
Expansion Interface	USB transmission interface
Auto Power-Off	5 minutes - 2 hours
Firmware Upgrade	supported iOS image upgrade
Charging Requirements	5V 2A
Battery Capacity	3000mAh
Standby Time	3.5 hours at full charge
Signal Generator	14 standard function signals
Waveform Storage	250 groups
Parameter Measurement	12 kinds
Cursor Measurement	Frequency / Period / Amplitude
20m Hardware Bandwidth Limitation	Supported
Digital Phosphor Technology	Supported
Color Temperature Display	Supported
Zoom Scaling Time Base	Supported
Waveform Output	Supported
Adjustable Automatic Bandwidth Limitation	Supported
Weight & Size
Product Weight	0.54kg
Package Weight	0.68kg
Product Size(L x W x H)	13.5x9x4cm
Package Size(L x W x H)	24.3x14.7x18cm
Package Contents
1 x Digital Oscilloscope
2 x 200m probe
1 x Charger
1 x USB Data Cable
1 x User Manual
