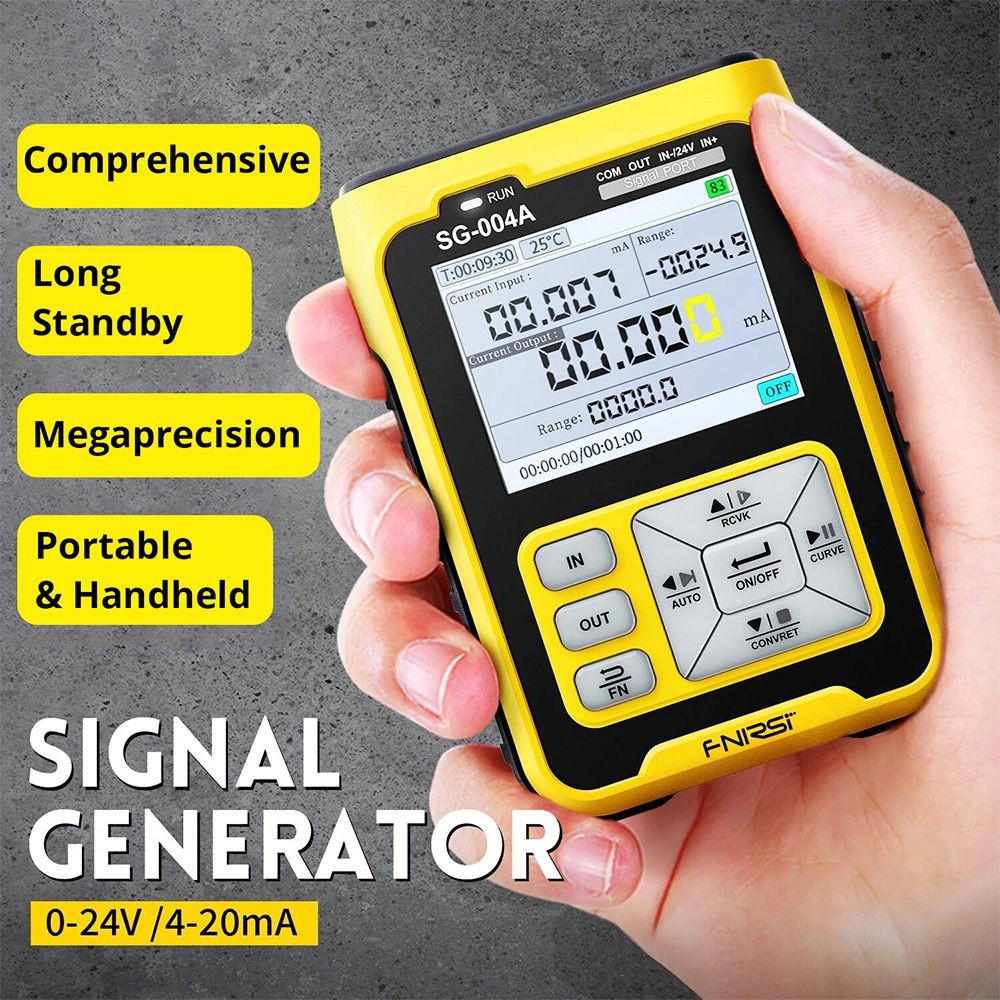

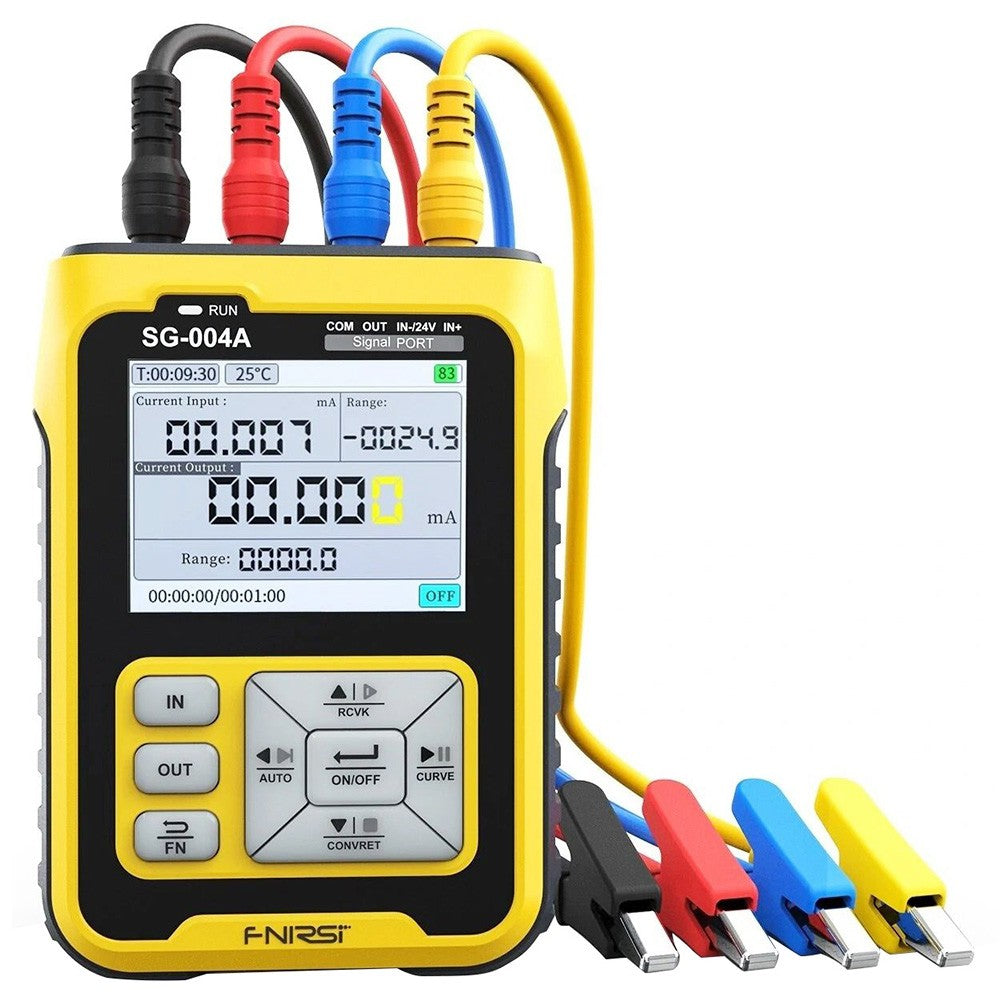

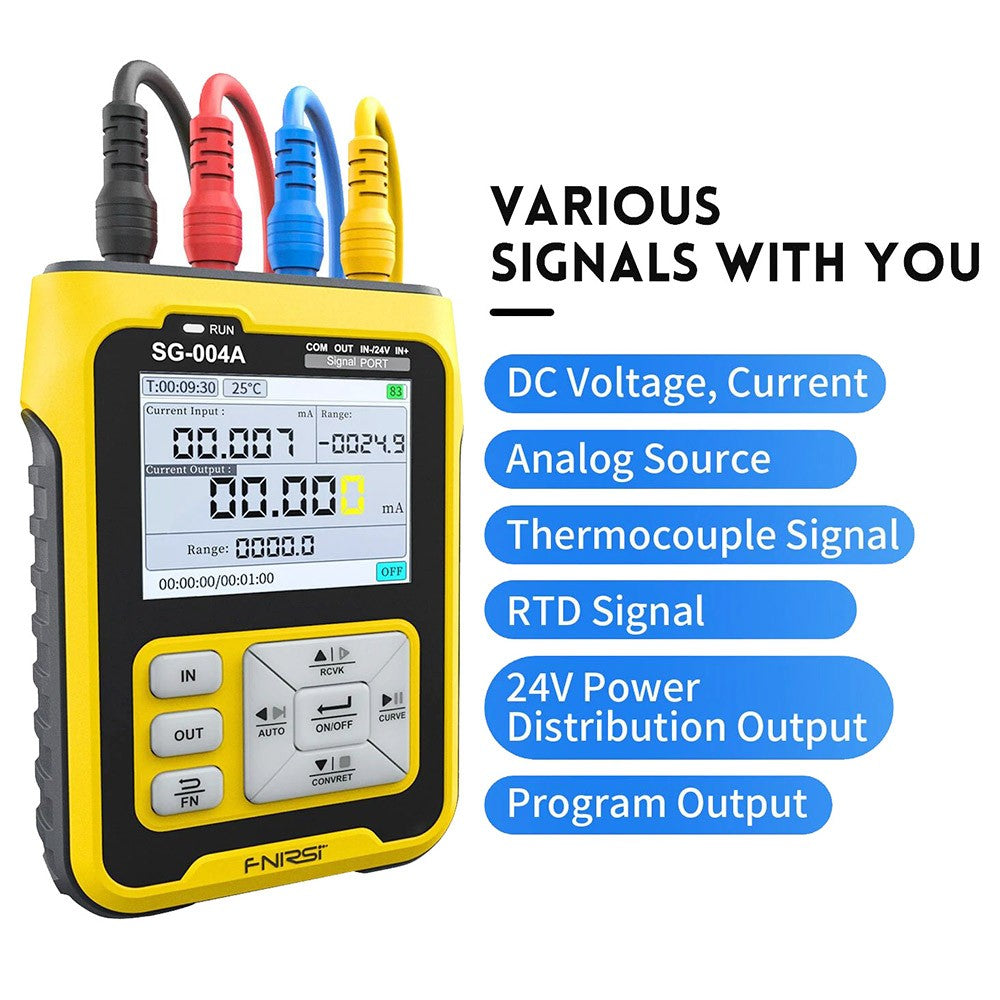

Generador de señales FNIRSI SG-004A

Características destacadas del FNIRSI SG-004A

Conversión Precisa de Física e Ingeniería
Las señales se muestran como valores físicos o de ingeniería (es decir, cantidad pura). La cantidad física se corresponde linealmente con la cantidad de ingeniería. Por ejemplo, la señal de corriente de 4-20 mA corresponde a 0-100; es decir, 4 mA corresponden a 0, 12 mA corresponden a 50 y 20 mA corresponden a 100. Este rango se puede modificar mediante parámetros.

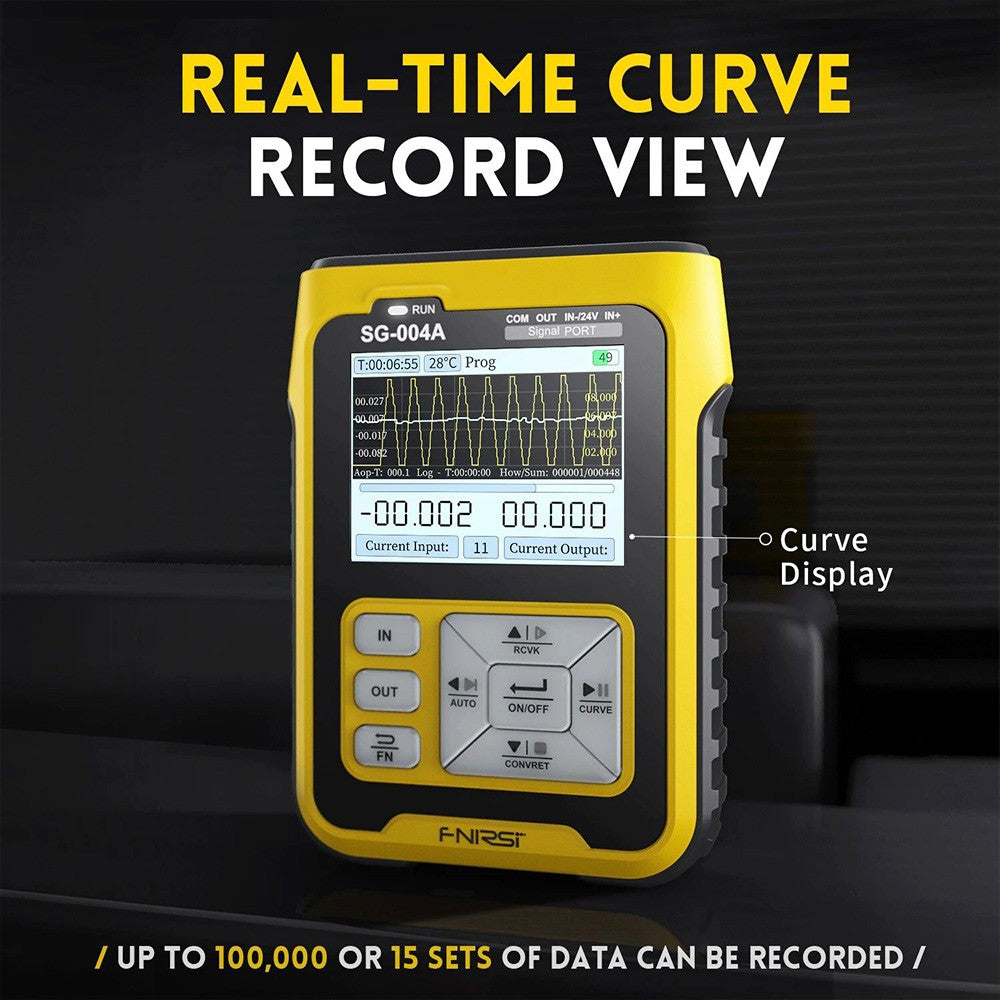

Curva en tiempo real
La tendencia cambiante de las señales de entrada y salida se puede mostrar dibujando una curva, y se puede configurar el tiempo de muestreo de la curva. El simulador analógico de corriente-voltaje también puede ajustar automáticamente la curva de visualización dentro del rango de los valores máximo y mínimo dentro de un cierto período de tiempo.

Conversión y Salida de Señal
El generador de señales FNIRSI SG-004A puede convertir señales de entrada en una señal de salida, que puede ser convertida entre diferentes magnitudes físicas; por ejemplo, la señal de frecuencia de entrada se convierte en una señal de corriente, y el rango de entrada de 0-1000 Hz se convierte en 4-20 mA.

Valor preestablecido y salida de programación
El FNIRSI SG-004A admite 4 grupos de valores de señal de uso común que se pueden preestablecer para facilitar el ajuste rápido de la salida. Tiene la función de salida de cambiar el tamaño de forma automática y continua según los parámetros establecidos y puede elegir tres modos: subida monótona, bajada monótona y ciclo.

Batería integrada
Con una batería de litio de gran capacidad de 3000 mA, su tiempo de espera puede alcanzar hasta 24 horas, lo que le proporciona un largo tiempo de funcionamiento.

Esclavo Modbus
El FNIRSI SG-004A puede comunicarse con el software de configuración o con el PLC a través de RS485 y configurar el instrumento.

Historial de registros y actualización de firmware
Permite registrar y visualizar una cierta cantidad de datos históricos, y es compatible con un disco U emulado por USB para actualizaciones de firmware.

General
Brand	FNIRSI
Type	Signal Generator
Model	SG-004A
Color	Yellow
Specification

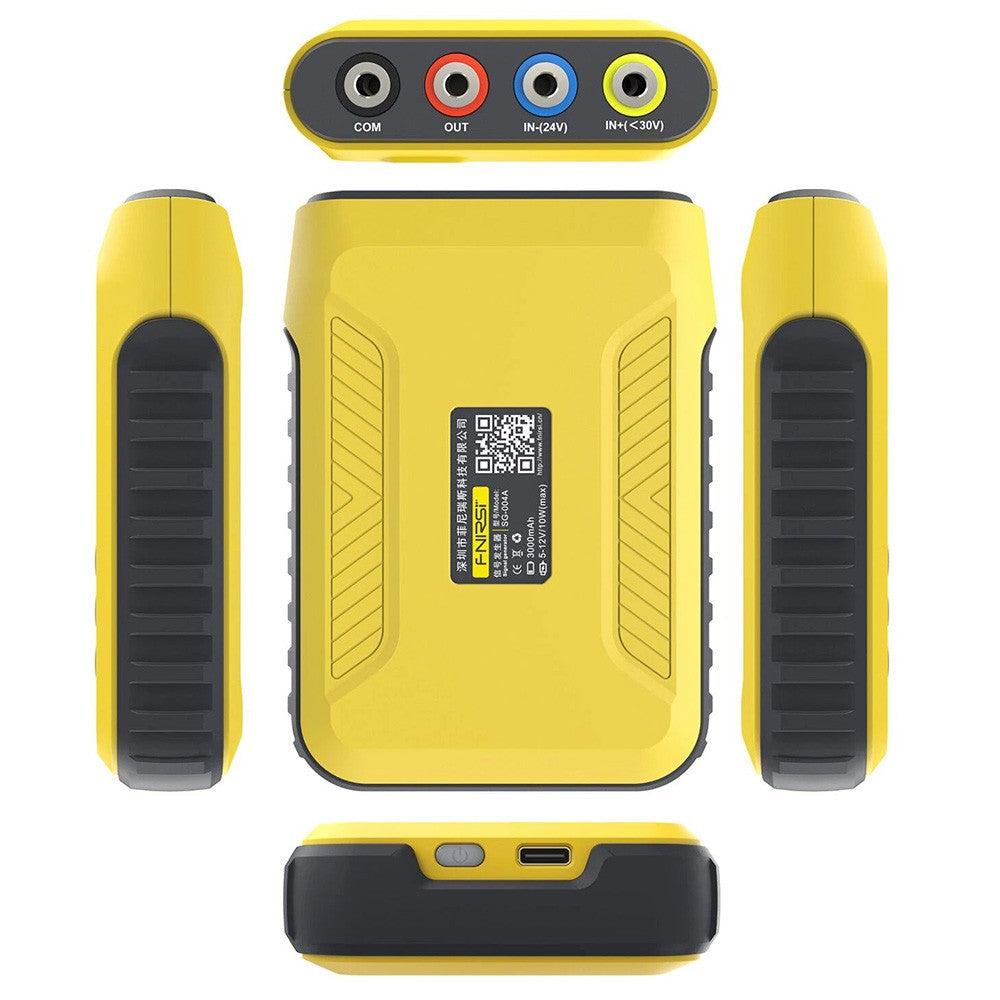

Interface: Type-C
Battery: 3000mAh

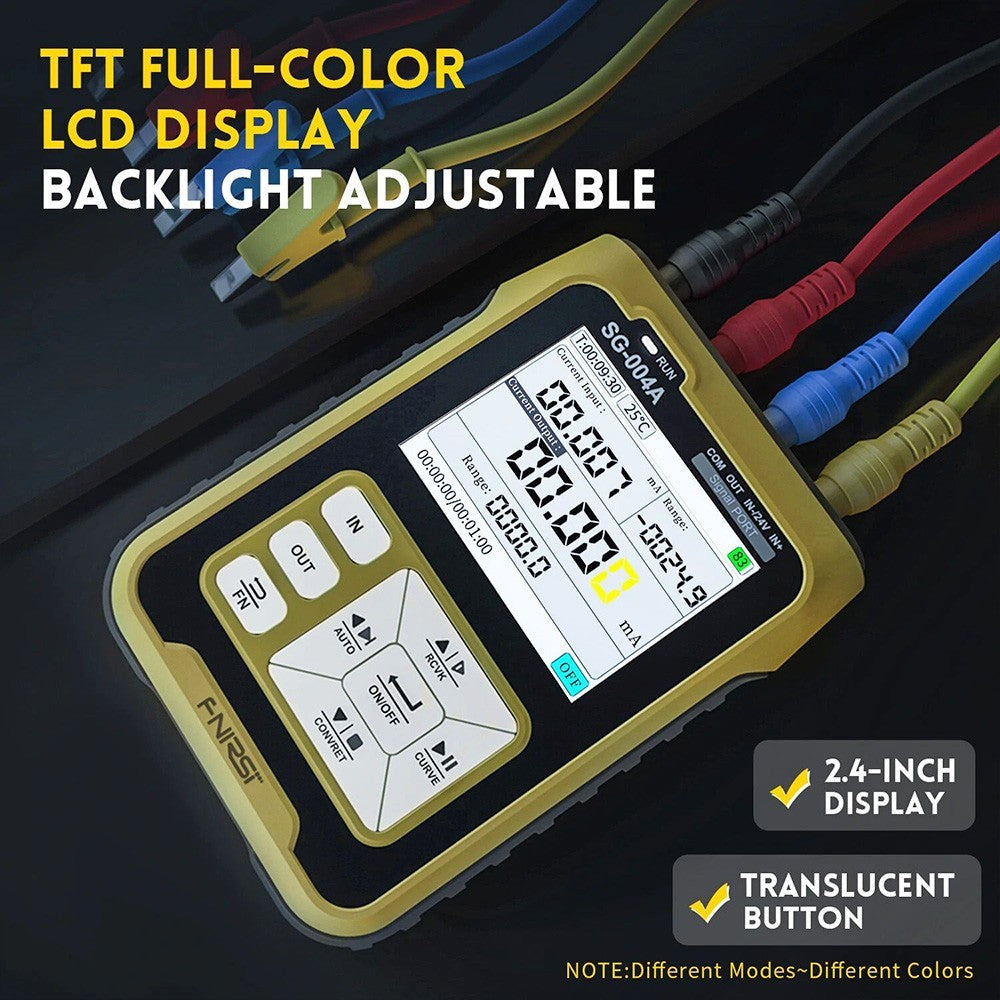

Display: 2.4-inch LCD screen
Standby Time: 24H
Current:
Range: 0-24mA
Precision: ± (0.02% + 0.003)
Resolution: 0.001mA
Impedance: 100Ω
Voltage:
Range: 0-24V
Precision: ± (0.02% + 0.003)
Resolution: 0.001V
Impedance: 500K
Passive (XMT):
Range: 0-24mA
Precision: ± (0.02% + 0.003)
Resolution: 0.001mA
Impedance: 100Ω
24V Loop:
Range: 0-24mA
Precision: ± (0.1% + 0.005)
Resolution: 0.01mA
Impedance: 100Ω
Frequency:
Range: 0-9999Hz
Precision: ± 2%
Resolution: 5 digits
Impedance: 1MK
mV:
Range: -10-100mV
Precision: ± (0.03% + 0.03)
Resolution: 0.01mV
Impedance: 2K
TC (TC-S):
Range: 0-1760 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-B):
Range: 0 - 1810 Celsius
Precision: ± (0.5% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-E):
Range: 0 - 990 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-K):
Range: 0 - 1320 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-R):
Range: 0 - 1760 Celsius
Precision: ± (0.3% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-J):
Range: 0 - 1190 Celsius
Precision: ± (0.3% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-T):
Range: 0 - 390 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (TC-N):
Range: 0 - 1290 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (WRe3/25):
Range: 0 - 2320 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
TC (WRe5/26):
Range: 0 - 2320 Celsius
Precision: ± (0.2% + 1)
Resolution: 1 Celsius
Impedance: 2K
RES (ohm):
Range: 0 - 390Ω
Precision: ± (0.2% + 1)
Resolution: 0.1Ω
Pt100:
Range: -200 - 650 Celsius
Precision: ± (0.5% + 1)
Resolution: 0.1 Celsius
Cu50:
Range: -20 - 150 Celsius
Precision: ± (0.5% + 1)
Resolution: 0.1 Celsius
Weight & Size
Product Weight	0.167kg
Package Weight	0.4659kg
Product Size(L x W x H)	112x82x28mm
Package Size(L x W x H)	150x145x84mm
Package Contents
1 x SG-004A Singnal Generator
4 x Alligator Test Clips
1 x Type-C Cable
1 x User Manual
