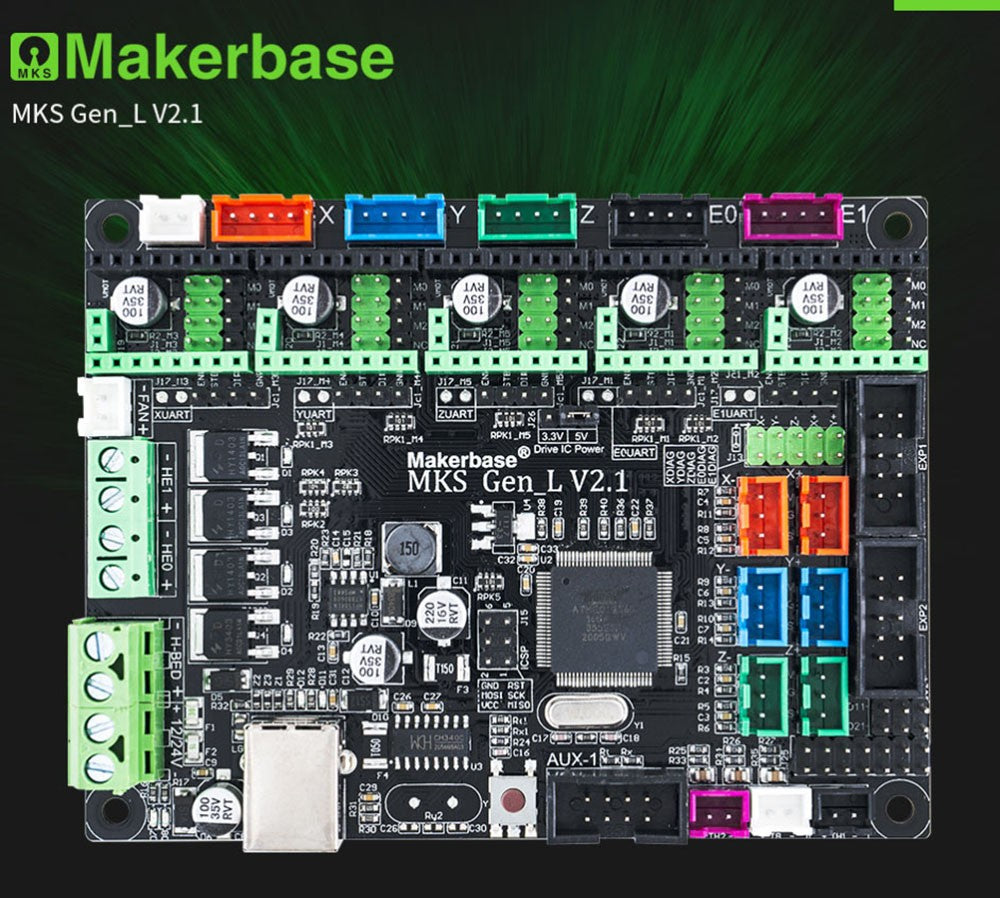

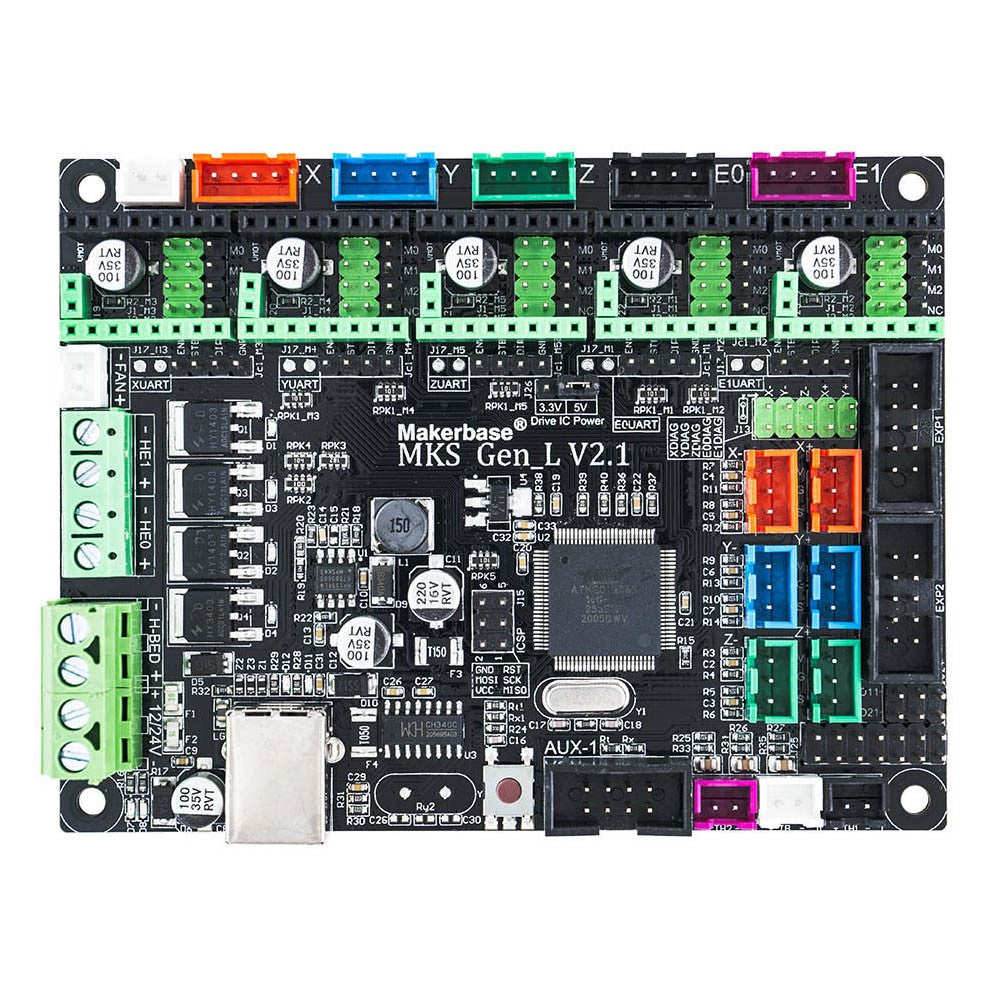

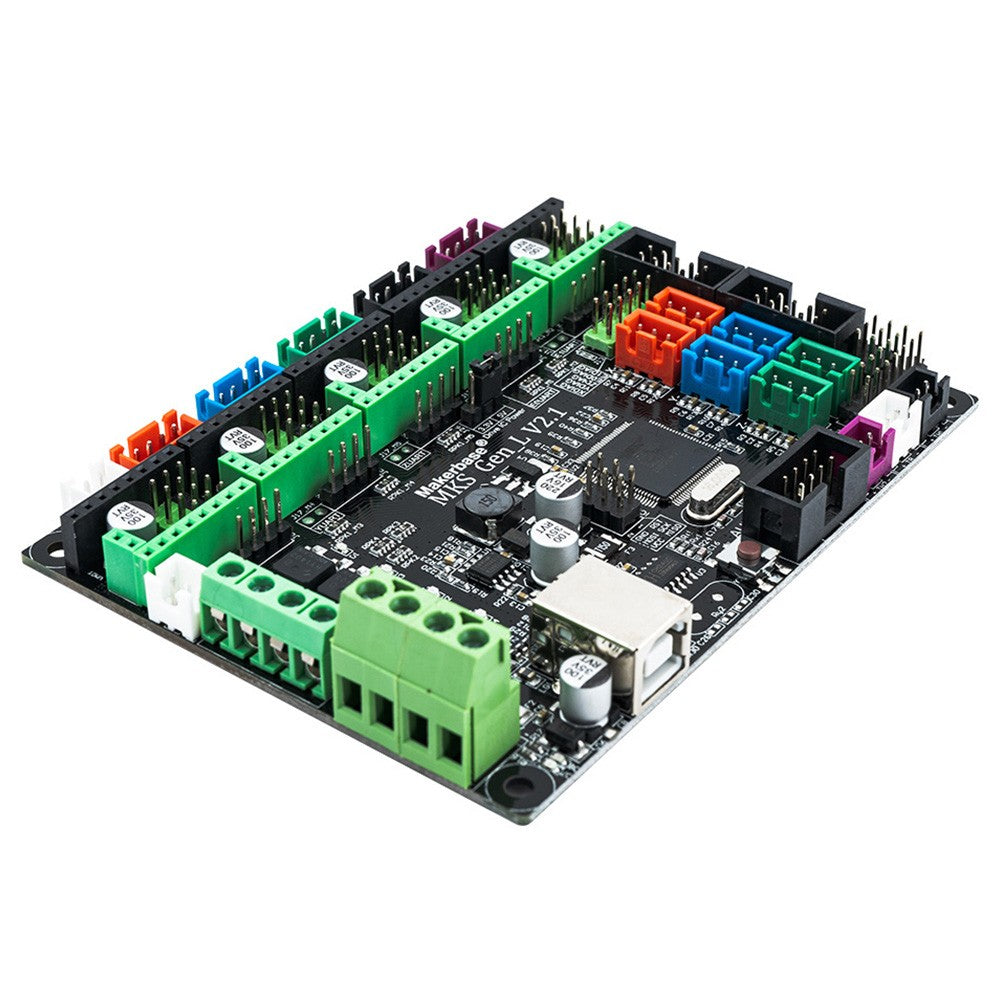

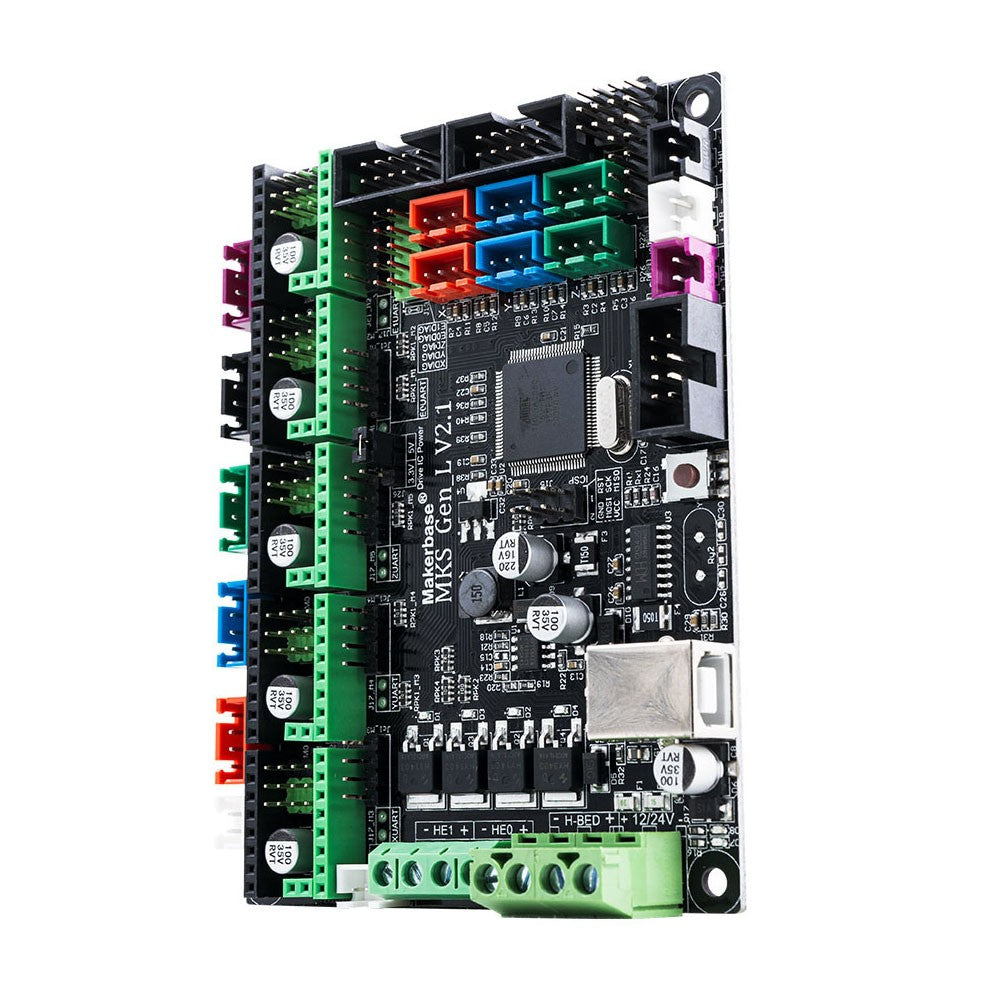

Placa de control MAKERBASE Gen-L V2.1

Nota

1. Asegúrese de que la conexión positiva y negativa sea correcta antes de encender el dispositivo.
2. No conecte ni desconecte los controladores mientras esté encendido, de lo contrario, se quemarán fácilmente.
3. No ajustar la corriente del controlador mientras los motores están en funcionamiento.

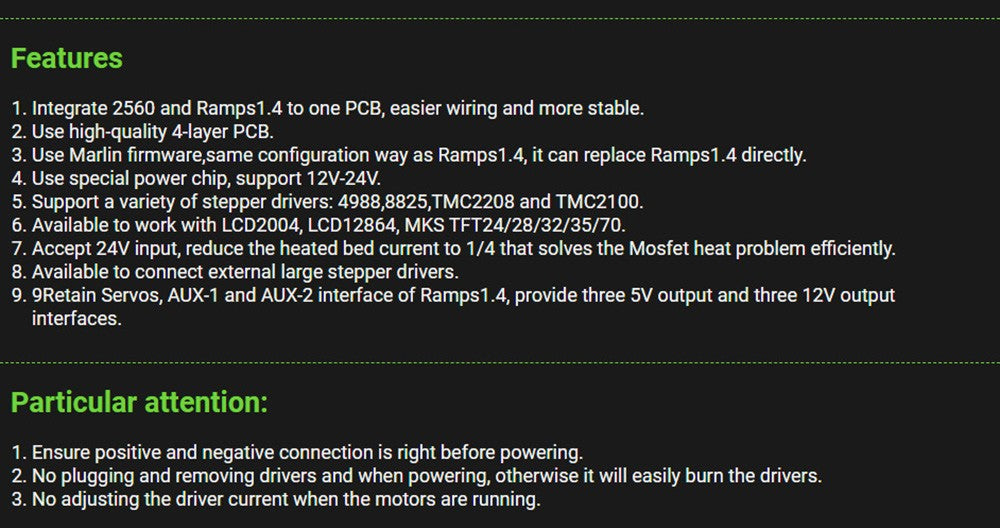

Características destacadas de MAKERBASE Gen-L V2.1

1. Integra 2560 y Ramps1.4 en una sola PCB, facilitando el cableado y ofreciendo mayor estabilidad.
2. Utilice una PCB de 4 capas de alta calidad.
3. Utilice el firmware Marlin de la misma manera que con Ramps1.4; puede reemplazar Ramps1.4 directamente.
4. Utilice un chip de alimentación especial que soporte 12V-24V.
5. Admite una variedad de controladores de motor paso a paso: 4988, 8825, TMC2208 y TMC2100. (deben comprarse por separado)
6. Compatible con LCD2004, LCD12864, MKS, TFT24/28/32/35/70.
7. Acepta entrada de 24V y reduce la corriente de la cama caliente a 1/4, lo que soluciona eficazmente el problema de calor del Mosfet.
8. Permite conectar controladores externos de motores paso a paso de gran tamaño.
9. Conserva las interfaces de servos, AUX-1 y AUX-2 de Ramps1.4, proporcionando tres salidas de 5V y tres salidas de 12V.

General
Brand	Makerbase
Type	Control Board
Model	Gen-L V2.1
Specification
Support Stepper Drivers	4988, 8825, TMC2208, and TMC2100.
Power Chip Voltage	12V-24V
Available to Work with	LCD2004, LCD12864, MKS, TFT24/28/32/35/70
Weight & Size
Package Weight	0.11kg
Package Size(L x W x H)	12x9x1cm
Package Contents
